제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: CE,FCC,RoHs
모델 번호: LNK-HDSDI-4V1D4T
지불 및 배송 조건
최소 주문 수량: 1 페어
가격: USD 769~789/Pair
포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지
배달 시간: 근무일 1-3 일
지불 조건: T/T, L/C, D/A, D/P, 웨스턴 유니온, 머니그램
공급 능력: 달 당 5000pairs
섬유 커넥터: |
FC/UPC(SC, LC, ST 옵션) |
반사 손실:: |
> 15dB |
평형:: |
0-150m @3Gb/s |
커넥터 :: |
BNC |
전송 거리 :: |
20km (다른 거리 선택) |
작동 온도 :: |
-10 ℃～＋ 55 ℃～＋ |
전원 입력 :: |
1A@12VDC |
섬유 커넥터: |
FC/UPC(SC, LC, ST 옵션) |
반사 손실:: |
> 15dB |
평형:: |
0-150m @3Gb/s |
커넥터 :: |
BNC |
전송 거리 :: |
20km (다른 거리 선택) |
작동 온도 :: |
-10 ℃～＋ 55 ℃～＋ |
전원 입력 :: |
1A@12VDC |

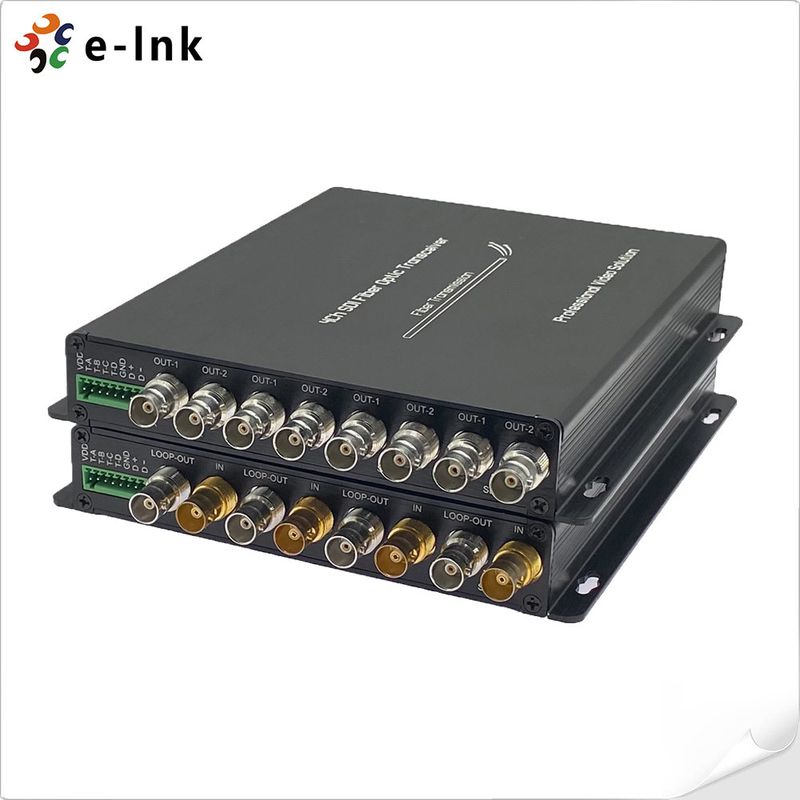

4 채널 루프 출력 3G-SDI 광섬유 컨버터 with RS485 & 탈리
광섬유 컨버터 주문 정보 장점
4 채널 3G/HD-SDI 비디오를 광섬유를 통해 전송
신호 무결성을 보장하기 위한 자동 케이블 이퀄라이제이션
자동 리클로킹 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G/HD-SDI 카메라 시스템과 직접 호환되며 4Ch 루프 출력을 지원
최대 20km (12.5마일) 장거리 전송 (기타 거리 옵션)
4Ch 탈리 지원
완전 디지털 비압축 방송 레벨 전송;
1Ch 후방 RS485 및 4Ch 탈리 지원;
작동 온도 범위 (-10℃~+55℃)
광섬유 컨버터 광섬유 컨버터 개요
LNK-3GSDI-4V1DT 시리즈는 4 채널 HD/3G-SDI 표준 고화질 비디오 신호와
RS485 및 탈리 신호를 단일 광섬유 케이블을 통해 전송합니다. E-link 3G-SDI 비디오 오버 파이버
컨버터는 1080P 3G-SDI 신호를 위한 송신기 1개와 수신기 1개를 포함합니다. E-link 3G-SDI 광섬유
컨버터는 단일 광섬유를 통해 4 채널 3G-SDI 비디오 신호를 전송할 수 있으며, 루프를 지원합니다.
출력, 4Ch 탈리 및 후방 RS485. 비디오 품질은 비압축 방송 레벨입니다. 방송 분야에서 널리 사용됩니다.
4 채널 3G-SDI
광섬유 컨버터 4 채널 3G-SDI
광섬유 컨버터 SDI 입력
| SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI 및 통신/데이터통신 | 270Mbit/s - 1.48Gbit/s – 3Gbit/s |
| 입력 수: 4 | |
| 반사 손실: >15DB | |
| 평형: 0-150m @3Gb/s | |
| 커넥터: BNC | |
| 광학 | |
| 채널: 1 | 유형: 단일 모드 |
| 전송 거리: 20km (기타 거리 옵션) | |
| 반사 손실: > 15dB | |
| 지터: | |
| < 0.2UI커넥터: 75Ω BNC | |
| SDI 출력 | |
| 출력 수: 4 | 신호 레벨: 공칭 800mV |
| 상승/하강 시간: 200ps 표시 | |
| 오버슈트: | |
| < 10% 진폭반사 손실: >15dB | |
| 지터: | |
| < 0.2UI커넥터: 75Ω BNC | |
| 데이터 | |
| 1Ch RS-485 (전이중/반이중) 및 NRZ, RZI 및 Manchester 지원 | RS485의 경우 최대 57600bps |
| 커넥터: 산업 표준 스크류 터미널 | |
| 4Ch 탈리: A, B, C, D | |
| 전원 및 환경 표시 | |
| 작동 온도: -10℃~+55℃ | 전원 입력: 1A@12VDC |
| EMI/RFI: FCC Part 15 Class A, EU EMC 표준 충족 | |
| 평균 무고장 시간: >100000시간 | |
| SDI 비디오 형식 지원 | |
| 625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; |
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; 4 채널 3G-SDI |
광섬유 컨버터 주문 정보 LNK-HDSDI-4V1D4T
| 루프 출력 + 1Ch 후방 RS485 + 4Ch 탈리, SM 20km, FC가 있는 4-Ch HD-SDI 비디오, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 | LNK-3GSDI-4V1D4T |
| 루프 출력 + 후방 RS485 + 4Ch 탈리, SM 20km, FC가 있는 4-Ch 3G-SDI 비디오, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
