제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001 / CE / RoHS / FCC
모델 번호: LNK-M3G-1V 시리즈
지불 및 배송 조건
최소 주문 수량: 1Pair
가격: Negotiate
포장 세부 사항: SDI 파이버 컨버터 표준 카톤 포장
배달 시간: 0 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000000pcs/월
커넥터: |
SDI |
파장: |
1310nm/1550nm |
케이스: |
알루미늄 케이스 |
데이터 유형: |
Tally 또는 역 RS485 r |
작동 온도: |
-20C~+70C |
차원 (WxDxH): |
80 x 42 x 22mm |
커넥터: |
SDI |
파장: |
1310nm/1550nm |
케이스: |
알루미늄 케이스 |
데이터 유형: |
Tally 또는 역 RS485 r |
작동 온도: |
-20C~+70C |
차원 (WxDxH): |
80 x 42 x 22mm |

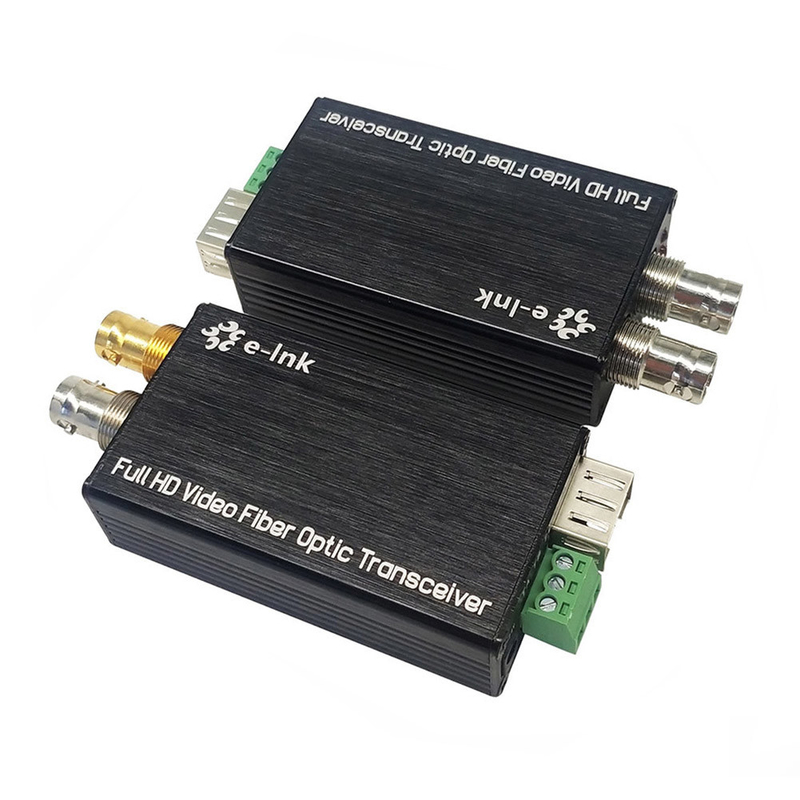

SDI 광섬유 미니 변환기 최대 80km의 장거리 전송 능력
SDI 섬유 변환기장점:
각 채널에는 8채널 오디오가 내장되어 있습니다.
자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.
자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI 카메라 시스템과 직접 호환
80km까지의 장거리 송전 능력
∙ 핫스프레이와 핫플러그
모든 병리학적 패턴을 처리하고, 완전히 디지털 비 압축 방송 수준 전송;
LED 상태 표시 작업 조건을 모니터링하기 위해
슈퍼 광학 동적 범위 및 조정 자유
CWDM 파장 1470~1610nm 선택
산업용 온도 범위 (-20°C~+70°C), 다양한 환경에 적응할 수 있습니다.
전반적인 설명
LNK-M3G-1V 시리즈 미니 타입 3G/HD-SDI 섬유 변환기 1채널 3G/HD-SDI 비디오 (오디오)
임베디드) & Tally 또는 리버스 RS485 신호 광섬유 케이블을 통해 전송, 신호를 모니터링
로컬로 3G/HD-SDI 루프 출력. E-링크 3G/HD-SDI 비디오 오버 파이버 컨버터
송신기와 1080P 3G/HD-SDI 신호를 위한 수신기
동물영화 촬영
라이브 방송
군이나 보안의 고성능 (실점 없는) 감시 네트워크
큰 비디오 벽 시스템
지능형 교통 감시 시스템
보안 시스템
산업 모니터링 (전기, 화학, 철강, 석유, 철도 등)
군사 감시 (고장, 국경, 경비 등)
경기장 (LIVE HD 비디오, 오디오 전송)
크기
전력 요구 사항
인터페이스 및 LED 개요
설치 지침
1.설치하기 전에
배송 중 발생한 가시적인 손상을 확인하기 위해 제품을 수신합니다.
(1)패키지 내용:
SDI 섬유 송신기 x 1
SDI 섬유 수신기 x 1
전원 어댑터 x 2
사용자 설명서 x 1
(2) 제품을 설치하기 전에 사용 설명서를 주의 깊게 읽으십시오.
(3) 안전 지침을 주의 깊게 읽으십시오.
(4) 장치를 열지 마십시오.
(5) 장치에 붙여진 스티커를 참고하십시오. T는 송신기, R는 수신기입니다.
2.설치 절차
(1) 광학 송신기와 카메라 또는 다른 출력 장치를 연결. 그리고 섬유로 연결.
그럼 전원 장치가 켜져
(2) 광학 수신기와 모니터 연결. 그리고 섬유로 연결. 그리고 전원 장치에.
3.TALLY 또는 리버스 RS485연결:
송신기 TALLY 또는 RS485 신호 출력 연결: (LED 표시기를 직접 작동 할 수 있습니다)
| TA | 결핵 | TC | |
| LED ON | LED - | LED + | 제1호 |
| LED 꺼 | 제1호 | LED+ | LED |
| 리버스 RS485 | 데이터+ | 데이터... | 제1호 |
수신기 TALLY 또는 RS485 신호 입력 연결: (LED 부하 유형은 OC 드라이브 LED - 드라이버에 적합합니다)
| TA | 결핵 | TC | |
| 통계 | 신호 입력 | 코 | 코 |
| 리버스 RS485 | 데이터+ | 데이터... | 제1호 |
책임 지침
기술 인덱스
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 톨리 또는 리버스 RS485 |
| 주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 57600bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | DC 5~25V |
| 전력 소비 | <5W |
| LED 표시기 | |
| SDI | SDI 비디오 |
| P/T | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) | 80 x 42 x 22mm |
| 무게 | 1kg/쌍 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 데스크톱 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
패키지 포함
패키지 포함
SDI 송신기 x 1
SDI 수신기 x 1
SFP 모듈 x 2
사용 설명서
모든 항목이 상자에 포함되어 있는지 확인합니다. 어떤 것이 빠진 경우 판매자에게 문의하십시오.
