제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001 / CE / RoHS / FCC
모델 번호: LNK-M12G-1V1T1D 시리즈
지불 및 배송 조건
최소 주문 수량: 1Pair
가격: Negotiate
포장 세부 사항: SDI Fiber EXtender 표준 카톤 포장
배달 시간: 1-3일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000000pcs/월
입력: |
BNC 위의 1 Ｘ 12G SDI |
출력: |
1 x LC 광섬유/ 1 x BNC의 12G-SDI 루프 아웃 |
힘: |
5-15 VDC |
케이스: |
알루미늄 케이스 |
작동 온도: |
-40C~85C |
차원 (WxDxH): |
80 Ｘ 40 Ｘ 20 (밀리미터) |
입력: |
BNC 위의 1 Ｘ 12G SDI |
출력: |
1 x LC 광섬유/ 1 x BNC의 12G-SDI 루프 아웃 |
힘: |
5-15 VDC |
케이스: |
알루미늄 케이스 |
작동 온도: |
-40C~85C |
차원 (WxDxH): |
80 Ｘ 40 Ｘ 20 (밀리미터) |
미니 12G-SDI와 RS485의 섬유 변환기
뜨거운 교환 및 뜨거운 플러깅을 지원
SDI 섬유 확장기장점:
각 SDI 채널에는 8채널 오디오가 내장되어 있습니다.
신호 무결성을 보장하기 위한 자동 케이블 평형
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다.
SMPTE로 통합된 Reclocker 잠금 11.88Gbps, 5.94Gbps, 2.97Gbps,
1.485Gbps 또는 1.001로 나누는 서브레이트 및 270 Mbps
12G/6G/3G-SDI 카메라 시스템과 직접 호환됩니다.
- 길이가 최소 10km (6.2마일), 최대 80km
Tally와 RS485을 뒷받침합니다
화상 교환 및 화상 꽂이를 지원합니다.
전 디지털 비 압축 방송 수준 전송
- 초 광학 동적 범위 및 조정 자유
광섬유 WDM/CWDM/DWDM 기술
4K*2K ((3840*2160@60Hz),1080P,1080I,720P를 지원합니다.
전반적인 설명

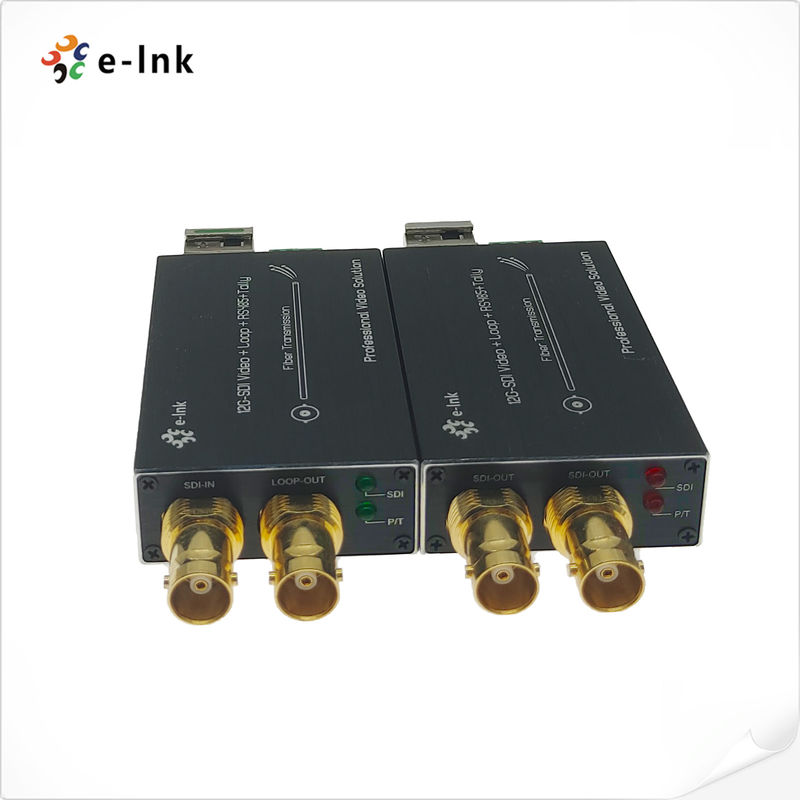

LNK-M12G-1V1T1D 시리즈 미니 타입 12G-SDI 섬유 변환기 1Ch 12G 비디오를 지원합니다
(오디오 임베디드), 광섬유 케이블을 통해 전송되는 1Ch Tally 신호 및 1Ch Backward RS485, 그리고
12G 루프 출력을 통해 신호를 로컬로 모니터링합니다.
송신기와 HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P를 위한 수신기
기술 인덱스
| 형식 | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다. |
| 호환성 | DVB-ASI 및 AES10 (MADI) 에 호환됩니다. |
| 입력 | BNC에서 1 x 12G-SDI |
| 출력 | 1 x LC 광섬유 |
| BNC에서 1 x 12G-SDI 루프아웃 | |
| 지원된 해상도 | HDTV 4K*2K, 1080P, 1080I, 720P |
| 해상도 범위 | 3840*2160@60Hz |
| 입력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 출력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 데이터 타입 | 역행 계산 |
| 데이터 타입 | 후방 RS485 |
| 광 전송 대역폭 | 270MHz~12GHz |
| 힘 | 5-15 VDC |
| 전력 소비 | 2W (최다) |
| 크기 (LxWxH) | 80 x 40 x 20 (mm) |
| 저장 온도 | -40°C~80°C |
| 작동 온도 | -40°C~85°C |
주문 정보
| 모델 | 설명 |
| LNK-M12G-1V1T1D-20 | 미니 타입 12G-SDI 섬유 변환기 Tally, 리버스 RS485 및 루프 아웃, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
