제품 세부 정보
원래 장소: 중국
브랜드 이름: E-Link
인증: ISO9001，ROHS，FCC，CE
모델 번호: LNK-IMC205GHP-SFP
문서: E-link LNK-IMC205GHP Mini I....0.pdf
지불 및 배송 조건
최소 주문 수량: 1 PC
가격: US$159~US$189 / Pcs
포장 세부 사항: 산업용 POE 스위치 표준 내보내기 패키지
배달 시간: 3~5 일
지불 조건: T/T, 웨스턴 유니온, 머니그램
공급 능력: 4000 PC / 달
치수 (WXDXH): |
95 x 88 x 46mm |
무게: |
300g |
작동 온도: |
-40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) |
포장: |
알루미늄 케이스 |
MTBF: |
> 200,000 시간 |
장착 옵션: |
Din-Rail 마운트 |
치수 (WXDXH): |
95 x 88 x 46mm |
무게: |
300g |
작동 온도: |
-40 ° C ~ 80 ° C (-40 ° F ~ 176 ° F) |
포장: |
알루미늄 케이스 |
MTBF: |
> 200,000 시간 |
장착 옵션: |
Din-Rail 마운트 |
특징
1.5 10/100/1000BASE-T 기가비트 이더넷 RJ45 구리 포트
2.2개의 SFP 슬롯, 듀얼 모드에서 1000BASE-X 및 100BASE-FX 트랜시버를 지원
3.IEEE 802.3bt PoE 표준을 준수합니다
4.최대 4개의 IEEE 802.3bt/at/af 장치의 포트
5.최대 360W PoE 예산
6.각 PoE 포트에서 95 와트까지의 PoE 전력을 지원합니다.
7.DIN-Rail 설치를 지원합니다.
8.콤팩트한 팬 없는 디자인으로 과열을 피합니다.
9.IP40 견고한 고강도 금속 케이스
10.역극성 보호 장치와 함께 48~57V DC 부하 전력
11-40°C~80°C (-40°F~176°F) 작업 온도
전반적인 설명

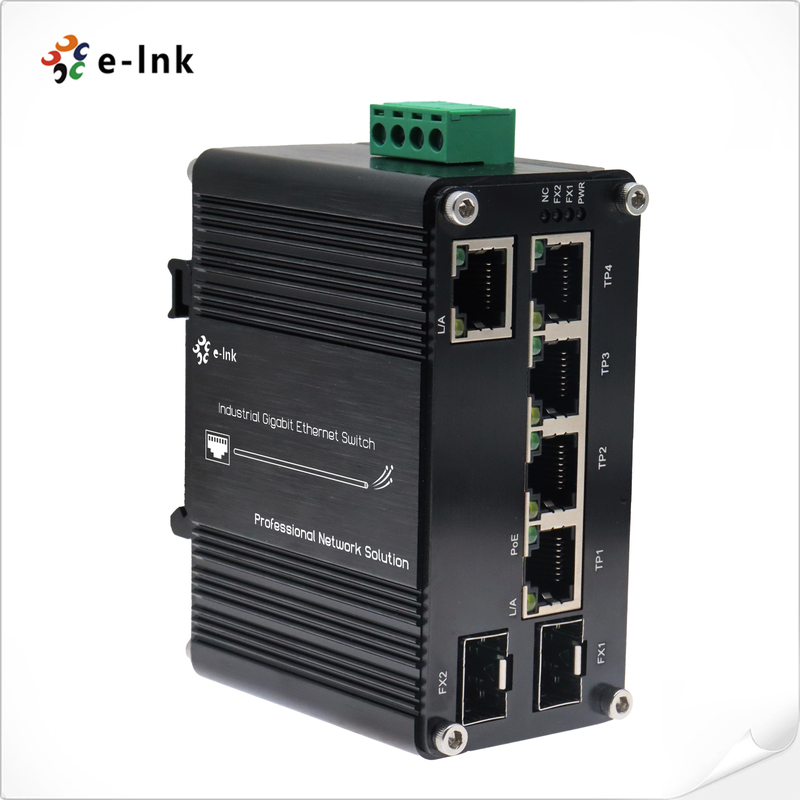

전자 링크LNK-IMC205GHP-SFP 시리즈소형 산업용 고전력 90W 802.3bt PoE 스위치로, 최대 90W/포트, 1*10/100/1000T 기가비트 이더넷 포트를 지원하는 IEEE802.3at/af/bt를 지원하는 4*10/100/1000T 이더넷 포트그리고 2*100/1000 이중 속도 SFP 슬롯.
LNK-IMC205GHP-SFP는 IEEE 802.bt PoE++ 표준과 PoH 기술을 채택합니다.표준 Cat5e/6 이더넷 케이블의 네 쌍을 모두 사용하여 각 원격 PoE 컴플라이언트 전원 장치 (PD) 에 전력 및 풀 스피드 데이터를 공급하여 최대 95 와트 전력을 공급할 수 있습니다.그것은 전통적인 802.3at PoE +보다 세 배의 전력 능력을 보유하고 있으며 다음과 같은 더 많은 전력을 소비하는 네트워크 PD에 대한 증가하는 수요를 충족시키는 이상적인 솔루션입니다.PoE PTZ 속도 돔 카메라얇은 클라이언트, AIO (all-in-one) 터치 PC, 판매점 (POS) 및 정보 키오스크, 원격 디지털 사이니지 디스플레이 및 PoE 조명.
LNK-IMC205GHP-SFP는 IP40 등급이 있으며 DIN 레일 장착이 가능합니다. 또한 전력 / 유틸리티, 하수도,석유/가스/광업, 공장 자동화, 보안 감시, ITS 및 다른 야외 또는 혹독한 환경.
기술 지표
|
이더넷 |
|
|
표준: |
IEEE 802.3 이더넷 |
|
IEEE 802.3u 패스트 이더넷 |
|
|
IEEE 802.3ab 기가비트 이더넷 |
|
|
IEEE 802.3x 풀 듀플렉스 흐름 제어 |
|
|
IEEE 802.3az 에너지 효율 이더넷 (EEE) |
|
|
IEEE 802.3bt 이더넷을 통한 4쌍 전력 |
|
|
IEEE 802.3at 전원 이더넷 플러스 PSE |
|
|
IEEE 802.3af 전원 이더넷 플러스 |
|
|
앞으로&필터의 비율: |
14,880pps (10Mbps) |
|
148800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
패킷 버퍼: |
2Mbits |
|
패킷 길이는: |
10K바이트 |
|
MAC 주소 테이블: |
4K |
|
스위치 패브릭: |
14Gbps/불 차단 |
|
교환 재산 |
백플래인 대역폭: 14Gbps 패킷 전송 속도: 14.88Mpps |
|
커넥터: |
802.3at PoE+ 주입기 기능이 있는 4개의 포트 (포트 1~4) |
|
인터페이스 |
|
|
커넥터: |
5 x RJ45 (4-포트 802.3at PoE 출력) |
|
광 포트: |
2 x SFP 1000Base-X 또는 100Base-FX(자동 감지) |
|
PoE (Power over Ethernet) |
|
|
표준: |
IEEE8023아프/에/bt |
|
항구: |
RJ45 |
|
파워 핀 할당: |
쌍 1 끝 팽창: 1/2 ((-), 3/6 ((+) 쌍 2 중장: 4/5(+), 7/8(-) 802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-) |
|
PoE 예산: |
최대 360W PoE 예산 |
|
환경 |
|
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5%~95% 비연결성 |
|
MTBF |
> 200만 시간 |
|
전기 및 기계 |
|
|
입력 전력: |
48~57VDC (터미널 블록) |
|
전력 소비: |
최대 382W (사용중인 PoE) |
|
<5W (PoE는 사용되지 않습니다) |
|
|
전력 입력 과부하: |
자동 재설정 |
|
역극성: |
현재 |
|
크기 (LxWxH): |
95 x 88 x 46mm |
|
무게: |
300g |
|
케이스: |
알루미늄 케이스 |
|
장착 옵션: |
DIN-Rail |
|
LED 표시기: |
|
|
PWR: |
힘 |
|
L/A: |
연결/활동 |
|
PoE: |
PoE 상태 |
|
FX1/FX2: |
SFP 섬유 연결 상태 |
주문 정보
|
모델 |
설명 |
|
LNK-IMC205GHP-SFP |
산업용 4-포트 10/100/1000T 802.3bt 90W PoE + 1-포트 10/100/1000T + 2-포트 100/1000X SFP 기가비트 이더넷 스위치 |
|
SFP 옵션 |
SFP 옵션. 우리의 SFP 옵션 페이지에서 당신의 SFP를 선택 (산업 SFP). |
|
SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
기본 DIN-Rail Bracket가 설치되어 있습니다. |
|
전원 옵션 |
480W / 10A 48VDC DIN-레일 전원 공급 장치 터미널 블록에 대한 오픈 와이어 |
|
전원 공급은 별도로 구매해야 합니다. |
응용 프로그램 그림
