반대 RS485 SDI 섬유 컨버터 270MHz~12GHz 전송 대역 폭

Name: 반대 RS485 SDI 섬유 컨버터 270MHz~12GHz 전송 대역 폭
Brand: E-link
SKU: LNK-M3G-1V1D-20
Rating: 4.5 (160 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: E-link

인증: CE,FCC,RoHs

모델 번호: LNK-M3G-1V1D-20

지불 및 배송 조건

최소 주문 수량: 1Pairs

가격: negotiate

포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지

배달 시간: 3-6일 근무일

지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램

공급 능력: 10000 쌍 / 일

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            RS 485 통신 컨버터에 대한 12GHz 섬유, RS 485 통신 컨버터에 대한 SDI 광섬유


데이터 유형:	후방 RS485 (선택)	작동 온도:	-40C~85C
저장 온도:	-40°C~80°C	전력 소비:	2W (최다)
힘:	5-15 VDC	광전송 대역폭:	270MHz~12GHz
차원 (LxWxH):	80 Ｘ 40 Ｘ 20 (밀리미터)

데이터 유형:	후방 RS485 (선택)
작동 온도:	-40C~85C
저장 온도:	-40°C~80°C
전력 소비:	2W (최다)
힘:	5-15 VDC
광전송 대역폭:	270MHz~12GHz
차원 (LxWxH):	80 Ｘ 40 Ｘ 20 (밀리미터)

설명

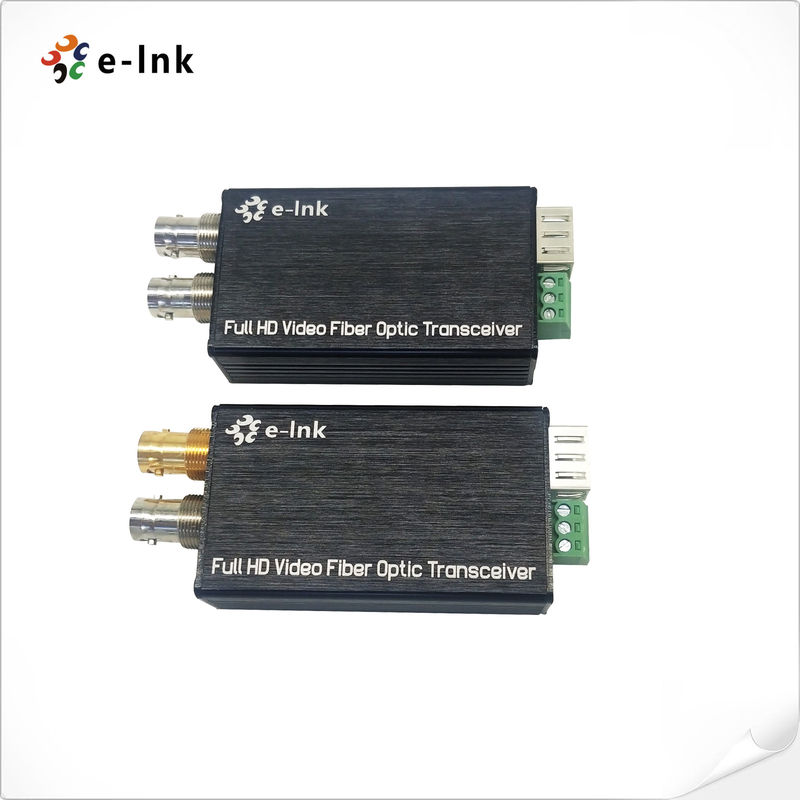

반대 RS485 SDI 섬유 컨버터 270MHz~12GHz 전송 대역 폭

리버스 RS485과 함께 미니 타입 3G-SDI로 섬유 변환기

섬유 변환기 의 장점

각 채널에는 8채널 오디오가 내장되어 있습니다.

자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.

자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s

HD-SDI 카메라 시스템과 직접 호환

80km까지의 장거리 송전 능력

∙ 핫스프레이와 핫플러그

모든 병리학적 패턴을 처리하고, 완전히 디지털 비 압축 방송 수준 전송;

LED 상태 표시 작업 조건을 모니터링하기 위해

- 초 광학 동적 범위 및 조정 자유

CWDM 파장 1470~1610nm 선택

다양한 환경에 적응할 수 있는 산업용 온도 범위 (-20°C~+70°C)

전반적인 설명

LNK-M3G-1V 시리즈 미니 타입 3G/HD-SDI 섬유 변환기 1채널 3G/HD-SDI 동영상을 지원합니다

(오디오 임베디드) & Tally 또는 리버스 RS485 신호 광섬유 케이블을 통해 전송,

3G/HD-SDI 루프 출력으로 로컬로 신호를 전송합니다.

1080P 3G/HD-SDI 신호를 위한 하나의 송신기와 하나의 수신기

기술 지표

광섬유 인터페이스
섬유 인터페이스	심플렉스 LC
전송 거리	550m-20Km
파장	1310nm/1550nm
비디오
비디오 인터페이스	BNC
비디오 입력/출력 임페던스	75Ω
비디오 입력/출력 전압	전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp
비디오 비트 속도	최대 3.2Gb/s
이득 차이 (10%~90% APL)	< 1%
SDI 형식 지원	625/25 PAL
	525/29.97 NTSC, 525/23.98
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
비디오 SDI 표준	270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI)
	SMPTE425M3Gb/s 매핑 (SDI)
	SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI
데이터
물리적 인터페이스	산업 표준 나사 터미널
데이터 타입	톨리 또는 리버스 RS485
주파수/비율 지원	RS422용 최대 115200bps RS485에 최대 57600bps
BER	<10 ̊⁹
전기
전원 어댑터	DC 5~25V
전력 소비	<5W
LED 표시기
SDI	SDI 비디오
P/T	전원 공급
기계식
크기 (LxWxH)	80 x 40 x 20mm
무게	1kg/쌍
껍질	알루미늄 케이스
장착 옵션	데스크톱
환경
작업 온도	-20°C+70°C
저장 온도	-40°C+80°C
작업 습도	0~95%
MTBF	≥100000시간

적용

반대 RS485 SDI 섬유 컨버터 270MHz~12GHz 전송 대역 폭 0

주문 정보

모델	설명
LNK-M3G-1V1T-MM	미니 타입 3G-SDI로 섬유 변환기 Tally와 루프 아웃, MMF, LC 섬유 커넥터 500m, 송신기와 수신기를 포함하여 쌍으로 사용
LNK-M3G-1V1D-MM	리버스 RS485 및 루프 아웃과 함께 소형 3G-SDI 섬유 변환기, MMF, LC 섬유 커넥터 500 미터, 송신기와 수신기를 포함하여 쌍으로 사용
LNK-M3G-1V1T-20	미니 타입 3G-SDI 섬유 변환기, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용
LNK-M3G-1V1D-20	리버스 RS485 및 루프 아웃, SMF, LC 파이버 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용되는 미니 타입 3G-SDI 섬유 변환기
LNK-M3G-1V1T-40	미니 타입 3G-SDI 섬유 변환기, SMF, LC 섬유 커넥터 40KM, 송신기와 수신기를 포함하여 쌍으로 사용
LNK-M3G-1V1D-40	리버스 RS485 및 루프 아웃, SMF, LC 파이버 커넥터 40KM, 송신기 및 수신기를 포함하여 쌍으로 사용되는 미니 타입 3G-SDI 섬유 변환기
