제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-3G2V2BA2D1E1T1S 시리즈
지불 및 배송 조건
최소 주문 수량: 1 유닛
가격: negotiable
포장 세부 사항: 섬유 미디어 컨버터 표준 패키지
배달 시간: 5-10 일로 일합니다
지불 조건: 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 10000 PC / 달
광섬유 포트: |
단순한 LC |
전송거리: |
20 킬로미터 |
사고 방식: |
1310nm/1490nm//1550nm |
전원 공급기: |
DC12V 1A |
소비 전력: |
<6w> |
중량: |
1.1KG/pair |
광섬유 포트: |
단순한 LC |
전송거리: |
20 킬로미터 |
사고 방식: |
1310nm/1490nm//1550nm |
전원 공급기: |
DC12V 1A |
소비 전력: |
<6w> |
중량: |
1.1KG/pair |

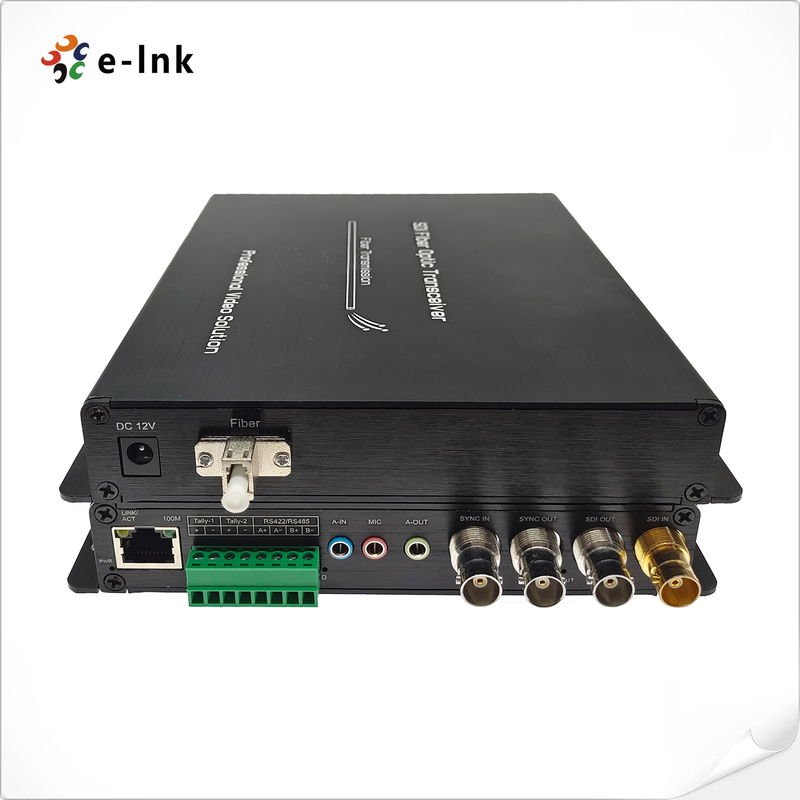

오디오 + RS422 + 이더넷 + 계정 + 트라이 레벨 동기화와 3G-SDI 비디오 섬유 컨버터
SDI 섬유 컨버터 장점
1. 한 섬유 에 1Ch BIDI 3G SDI 비디오 + 2Ch 후방 아날로그 오디오 + 1Ch BIDI RS422 + 1Ch 100M 이더넷 + 1Ch 후방 계정 + 1Ch 후방 아날로그 트라이 레벨 Syn
2. 각각 3G SDI, 에이치디에스디아이, SD-SDI, ASI에서 일하는 SMPTE 424M과 SMPTE 292M과 SMPTE 259M, SMPTE 297M과 같은 디지털 영상 수송에 대한 모든 대중적 기준을 지원하세요
상술
| 섬유 광 인터페이스 | |
| 파이버 인터페이스 | 단순한 LC |
| 전송거리 | 20Km |
| 사고 방식 | 1310nm/1490nm//1550nm |
| 3G-SDI 화면 | |
| 비디오 인터페이스 | BNC |
| 화면 입출력 임피던스 | 75Ω |
| 화면 입출력 전압 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp |
| 비디오 비트 금리 | 맥스 3.2Gb/s |
| 미분 이득 (10%~90% APL) | <1> |
| 화면 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
| 영상 입력 | 밖에 TX에 + 1Ch SDI에서 1Ch SDI |
| 영상 출력 | 밖에 RX에 + 1Ch SDI에서 1Ch SDI |
| 오디오 | |
| 오디오 인터페이스 | 3.5 밀리미터 잭 |
| 오디오 형식 | @48KHz |
| 오디오 입력 | TX 위의 1Ch 음성 입력 또는 1Ch 마이크 + 1Ch 오디오 출력 |
| 음향 출력 | RX 위의 1Ch 음성 입력 또는 1Ch 마이크 + 1Ch 오디오 출력 |
| RS422/485 직렬 데이터 | |
| 물리적 인터페이스 | 산업표준 스크롤 단자 |
| 데이터 유형 | RS422/RS485 양방향 |
| 주파수 / 금리 지지 |
맥스. RS422를 위한 115200bps |
| BER | <10> |
| 계정 | |
| 계정 인터페이스 | 산업표준 스크롤 단자 |
| LED 부하형 | 직접적으로 LED 표시기를 운전할 수 있습니다 |
| 계정 입력 | Tally-2+ ; Tally-2 - |
| 계정 출력 | Tally-1+ ; Tally-1 - |
| 이더넷 | |
| 표준 |
IEEE 802.3 10Base-T |
| 인터페이스 | 1 Ｘ 10/100BASE TX RJ45 |
| 워킹 모드 | 채무 불이행에 의한 자동 협상 |
| 아날로그 트라이 레벨 동기화 | |
| 동기화 인터페이스 | 75Ω BNC |
| 동기화 | 아날로그 블랙 버스트 / SDTV 바이-레벨 / HDTV 트라이 레벨 |
| 신호 | 아날로그 트라이 레벨 동기화 SMPTE ST 274, ST 276 |
| 반사 특성 | 10 마하즈에 대한 46.5 dB |
| 입력 | TX 위의 + 1Ch 동기 출력에서 1Ch 동기화 |
| 출력 | RX 위의 + 1Ch 동기 출력에서 1Ch 동기화 |
| 전기적입니다 | |
| 전원 입력 | DC12V 1A |
| 소비 전력 | <6w> |
| 기계적입니다 | |
| 차원 (LxWxH) | 85 Ｘ 70 Ｘ 30 밀리미터 |
| 중량 | 1.1KG/pair |
| 케이스 | 알루미늄 케이스 |
| 설치 옵션 | 벽에 장착합니다 또는 데스크탑 |
| 환경적입니다 | |
| 작동 온도 | -20C~+70C |
| 저장 온도 | -40C~+80C |
| 일하는 습도 | 0~95% |
| MTBF | ≥100000 시간 |
개관
단일모드 광케이블 에 쌍에 의해 사용되는 1개 송신기와 수신기를 1명 포함하여 E-링크 LNK-3G2V2BA2D1E1T1S 3G SDI 섬유 교수는 섬유 컨버터 위에서 1Ch BIDI 3G SDI 비디오, 2Ch 뒤처지는 아날로그 오디오, 1Ch BIDI RS422, 1Ch 100M 이더넷, 1Ch 뒤처지는 계정과 1Ch 뒤처지는 아날로그 트라이 레벨 동기화의 전송을 제공합니다.
순서 정보
| 모델 | 기술 |
| LNK-3G2V2BA2D1E1T1S | 20KM세 섬유 컨버터, SMF, LC 에 1Ch BIDI 3G SDI 비디오 + 2Ch 후방 아날로그 오디오 + 1Ch BIDI RS422 + 1Ch 100M 이더넷 + 1Ch 후방 계정 + 1Ch 후방 아날로그 트라이 레벨 동기화는 1개 송신기와 수신기 1명 쌍에 의해 사용됩니다 |
