제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-3G-2BV1T2BD2A1M 시리즈
지불 및 배송 조건
최소 주문 수량: 1 유닛
가격: negotiable
포장 세부 사항: 섬유 미디어 컨버터 표준 패키지
배달 시간: 5-10 일로 일합니다
지불 조건: 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 10000 PC / 달
파이버 인터페이스: |
단순한 LC |
전송거리: |
20 킬로미터 |
사고 방식: |
1310nm/1550nm |
전원 공급기: |
DC 5~25V |
사이즈: |
120 Ｘ 105 Ｘ 28 밀리미터 |
중량: |
1.1KG/pair |
파이버 인터페이스: |
단순한 LC |
전송거리: |
20 킬로미터 |
사고 방식: |
1310nm/1550nm |
전원 공급기: |
DC 5~25V |
사이즈: |
120 Ｘ 105 Ｘ 28 밀리미터 |
중량: |
1.1KG/pair |

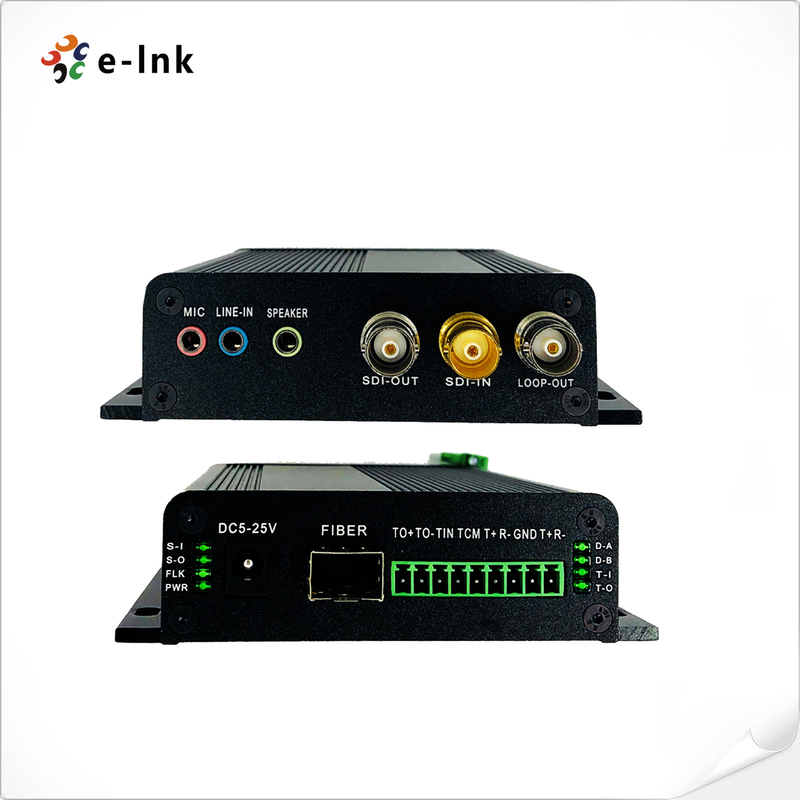

계정 + RS485 + 오디오 + 마이크와 1Ch 비디 3G-SDI 비디오 섬유 컨버터
SDI 섬유 컨버터 장점
개관
LNK-3G-2BV1T2BD2A1M 시리즈 3G/HD-SDI 섬유 컨버터는 1대 채널 양방향성 3G/HD-SDI 비디오 (끼워진 오디오), 1 채널 계정, 2 채널 양방향성 RS485 또는 파이버 광 케이블을 통해 전해진 RS422 데이터와 2대 채널 외부 스테레오 오디오와 1개 채널 마이크로 폰 신호를 지원합니다. 섬유 컨버터 에 E-링크 3G/HD-SDI 화면은 1080P 3G/HD-SDI 신호를 위해 하나 송신기와 하나 수신기를 포함합니다.
순서 정보
| 모델 | 기술 |
| LNK-3G-2BV1T2BD2A1M | 쌍에 의해 사용되는 송신기와 수신기를 포함하여 1Ch 양방향성 3G-SDI+1Ch는 섬유 컨버터, 단일모드 섬유, LC, 20 킬로미터 동안 +2Ch 양방향성 RS485 또는 RS422+2Ch 입체 음향이 Audio+1Ch 마이크를 기록합니다 |
상술
| 섬유 광 인터페이스 | |
| 파이버 인터페이스 | 단순한 LC |
| 전송거리 | 0-20Km |
| 사고 방식 | 1310nm/1550nm |
| 화면 | |
| 비디오 인터페이스 | BNC |
| 화면 입출력 임피던스 | 75Ω |
| 화면 입출력 전압 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp |
| 비디오 비트 금리 | 맥스 3.2Gb/s |
| 미분 이득 (10%~90% APL) | <1> |
| SDI 형식 지원 | PAL 625/25명 |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 화면 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
| 자료 또는 계정 | |
| 물리적 인터페이스 | 산업표준 스크롤 단자 |
| 데이터 유형 | RS485 (채무 불이행) 또는 RS422 (옵션널), 텔리 신호 |
| 주파수 / 금리 지지 |
맥스. RS422를 위한 115200bps 맥스. RS485를 위한 57600bps |
| BER | <10>9 |
| 스테레오 오디오 또는 마이크 | |
| 음성 입출력 | 3.5MM 오디오 |
| 오디오 형식 | @48KHz |
| 전기적입니다 | |
| 전력 어뎁터 | DC 5~25V |
| 소비 전력 | <5w> |
| LED 표시기 | |
| P/S | 전원 공급기 |
| 다트 | 자료 |
| 기계적입니다 | |
| 차원 (LxWxH) | 120 Ｘ 105 Ｘ 28 밀리미터 |
| 중량 | 1.5KG/pair |
| 케이스 | 알루미늄 케이스 |
| 설치 옵션 | 벽에 장착하세요 |
| 환경적입니다 | |
| 작동 온도 | -20C~+70C |
| 저장 온도 | -40C~+80C |
| 일하는 습도 | 0~95% |
| MTBF | ≥100000 시간 |
