제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-MSDI
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: 협상 가능
포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지
배달 시간: 5-12 근무일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 쌍 / 달
키워드: |
3G SDI 섬유 교수 |
자료: |
RS422 /RS232/RS485 |
전송거리: |
Dal LC/FC/ST/SC/MX/Lemo/Neutrino |
사고 방식: |
MM 섬유 300m인 SM 섬유 10+km |
차원 면적: |
172mm*167mm*45mm (LxWxH) |
작동 온도: |
+75' Ｃ에 대한 -10' Ｃ |
키워드: |
3G SDI 섬유 교수 |
자료: |
RS422 /RS232/RS485 |
전송거리: |
Dal LC/FC/ST/SC/MX/Lemo/Neutrino |
사고 방식: |
MM 섬유 300m인 SM 섬유 10+km |
차원 면적: |
172mm*167mm*45mm (LxWxH) |
작동 온도: |
+75' Ｃ에 대한 -10' Ｃ |

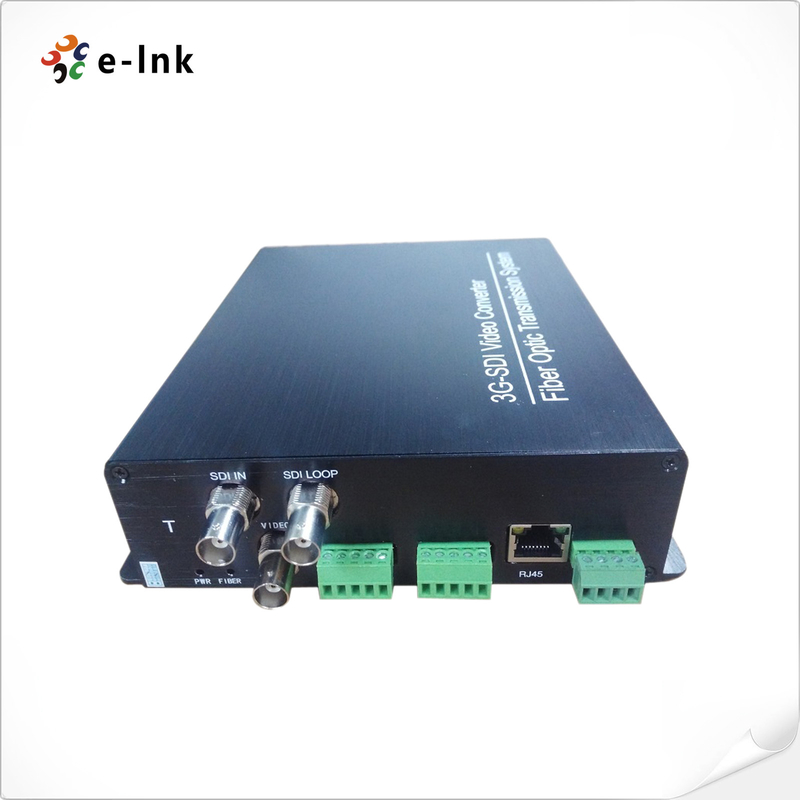

10/100M 이더넷 RS422 계정과 SDI 송수신기 3G/HD/SD-SDI 섬유질 멀티플렉서
섬유 광 변환 장치 장점
원격 & 계정 & 오디오(인터컴) & 복귀 비디오로
자동 케이블 균등화가 신호 무결성을 보증합니다
단일모드 섬유 위의 10+Km 또는 다중 모드 섬유 위의 300m
단자 블록 전원 입력, 핫 스와핑과 핫 플러깅
기술적 지표
| 입력 전원 | DC5V 3A |
| 사고 방식 | 1310nm / 1550nm / CWDM |
| 신호 형식 | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| 자료 비율 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| 케이블 균등화 | 자동 케이블 EQ (벨이 1694A 케이블을 굴에 넣습니다) |
| 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m | |
| 인터컴 카메라 옵틱 어댑터 | |
| 인터페이스 | 4개 핀 XLR(남성) /5pin XLR(Female)/ 3.5 밀리미터 해드셋 잭 |
| 마이크 | 마이크는 뮤트와 함께 입력하고, 미리 획득합니다 |
| 헤드폰 | 위아래로 크기와 함께 |
| 오디오 | 균형 또는 착란 회선 레벨 |
| 계정 카메라 옵틱 어댑터 | |
| 인터페이스 | 4개 핀 에어 헤드 또는 3 핀 작은 XLR |
| 출력 | 건조 접촉 마감 또는 습식 +12V |
| 다음에 짧 또는 +12V | |
| 떨어지세요 : 열리 또는 0V | |
| 이더넷 | |
| 공항 | 10/100 베이스-티, RJ-45 연결기 |
| 작업 모드 | 전 이중 / 반 이중 통신 |
개관
LNK-MIDI 시리즈는 당신이 10/100 베이스-티 이더넷 RS422, 음성적이, 이더넷, 계정, 단일모드 에 인터컴 & 복귀 화면 다중 모드 섬유를 전하기 위한 능력과 SMPTE 424M-2006, 292와 259에 따라서 3G, HD 또는 SD-SDI를 전할 수 있게 허락합니다. 모든 데이터 채널은 동시에 이용 가능합니다. 시스템이 카메라에서 기지국과 반환 비디오 (3G/HD-SDI)까지 3G/HD-SDI 신호를 옮긴다고, 원격 제어 데이터, 일반정보 잠금장치, 인터컴, 계정, 오디오와 10/100M 이더넷은 또한 제공됩니다. 시스템은 전술적인 SM / MM 위에 다중 카메라 3G/HD-SDI 생산을 위해 필요한 모든 신호 또는 어떠한 스튜디오 또는 원격 생산에 강건한, 고장이 없는 연결성을 보장한 SMPTE 하이브리드 섬유 케이블을 둡니다.
고객화 정보
| 시그널 타입 | 채널 | 포워드 | 후방 | 양방향입니다 (포워드 + 후방) |
||||
| 1ch | 2ch | 4ch | 8ch | 다릅니다 | ||||
| 에이치디에스디아이 화면 | ||||||||
| 3G-SDI 화면 | ||||||||
| 12G-SDI 화면 | ||||||||
| 아날로그 오디오 (3.5mm 미니잭) |
||||||||
| RS232 | ||||||||
| RS422 | ||||||||
| RS485 | ||||||||
| 100M 이더넷 | ||||||||
| 계정 | ||||||||
| 아날로그 트라이 레벨 동기화 | ||||||||
| 기록 : 당신이 필요로 하는 것 선회하세요. | ||||||||
