제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-IMC010G
지불 및 배송 조건
최소 주문 수량: 1 유닛
가격: US$29.9 ~ US$59.9/pc
포장 세부 사항: 섬유 미디어 컨버터 표준 패키지
배달 시간: 5-10 일로 일합니다
지불 조건: 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 10000PCS/Month
입력 전원: |
12~48VDC |
연결기: |
10곳 Ｘ 10/100/1000BASE-T RJ45 오토-MDI / MDI-X 공항 |
소비 전력 :: |
<10w> |
치수(WxDxH):: |
95 Ｘ 88 Ｘ 46 밀리미터 |
중량: |
300G |
케이스: |
알루미늄 케이스 |
입력 전원: |
12~48VDC |
연결기: |
10곳 Ｘ 10/100/1000BASE-T RJ45 오토-MDI / MDI-X 공항 |
소비 전력 :: |
<10w> |
치수(WxDxH):: |
95 Ｘ 88 Ｘ 46 밀리미터 |
중량: |
300G |
케이스: |
알루미늄 케이스 |

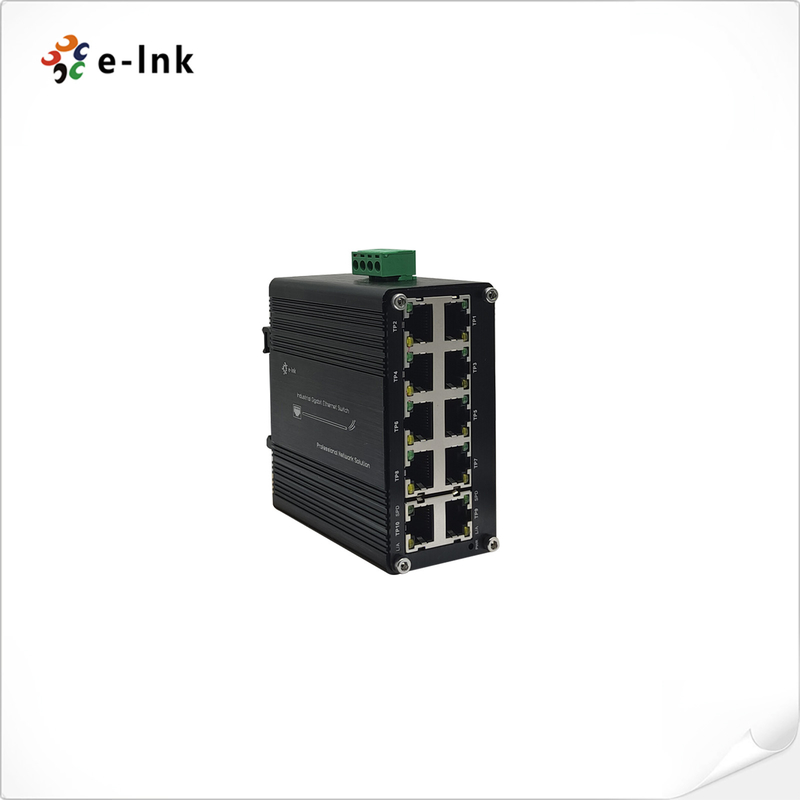

작은 산업적 10-공항 10/100/1000T 소형 이서네트 스위치
산업적 이서네트 스위치 장점
상술
| 이더넷 | |
| 표준 : | IEEE 802.3 이더넷 |
| IEEE 802.3u 고속 이더넷 | |
| IEEE 802.3 ab 기가비트 이더넷 | |
| IEEE 802.3x 전양방성 흐름제어 | |
| IEEE 802.3az 에너지 효율화 이더넷 (EEE) | |
| 앞으로 & 필터링은 평가됩니다 : | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| 연결기 : | 10곳 Ｘ 10/100/1000BASE-T RJ45 오토-MDI / MDI-X 공항 |
| 환경적입니다 | |
| 작동 온도 : | 80' Ｃ에 대한 -40' Ｃ (176' Ｆ에 대한 -40' Ｆ) |
| 저장 온도 : | 85' Ｃ에 대한 -40' Ｃ (185' Ｆ에 대한 -40' Ｆ) |
| 상대 습도 : | 5% 내지 95% 불응축 |
| MTBF | > 200,000 하스 |
| 전기적이고 기계적입니다 | |
| 입력 전원 : |
12~48VDC 극성과 잉여 전력은 방지 기능을 역으로 돌립니다 |
| 소비 전력 : | <10w> |
| 전원 입력 과부하 : | 리셋가능한 자동장치 |
| 봉 플러스 : | 현재 |
| 차원 (WxDxH) : | 95 Ｘ 88 Ｘ 46 밀리미터 |
| 중량 : | 300g |
| 케이스에 넣는 것 : | 알루미늄 케이스 |
| 설치 옵션 : | DIN-레일 /는 벽에 장착합니다 |
개관
LNK-IMC010G 시리즈는 12~48VDC 넓은 범위 전원 입력과 작은 산업적 10-공항 10/100/1000T 기가비트 이더넷 스위치입니다.
순서 정보
| 모델 | 기술 |
| LNK-IMC010G | 작은 산업적 10-공항 10/100/1000T 기가비트 이더넷 스위치 |
| 설치 옵션 | 설치된 채무 불이행 DIN-레일 브라켓 ; 벽걸이용 브라켓은 포함됩니다. |
| 전원 옵션 | 전원 공급기는 개별적으로 구입되는 것입니다 |
