제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-3G-1BV1T2BD2A1M
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: 협상 가능
포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 쌍 / 달
케이스: |
알루미늄 케이스 |
장착 옵션: |
벽에 장착하세요 |
일하는 습도: |
0~95% |
MTBF: |
≥100000 시간 |
케이스: |
알루미늄 케이스 |
장착 옵션: |
벽에 장착하세요 |
일하는 습도: |
0~95% |
MTBF: |
≥100000 시간 |

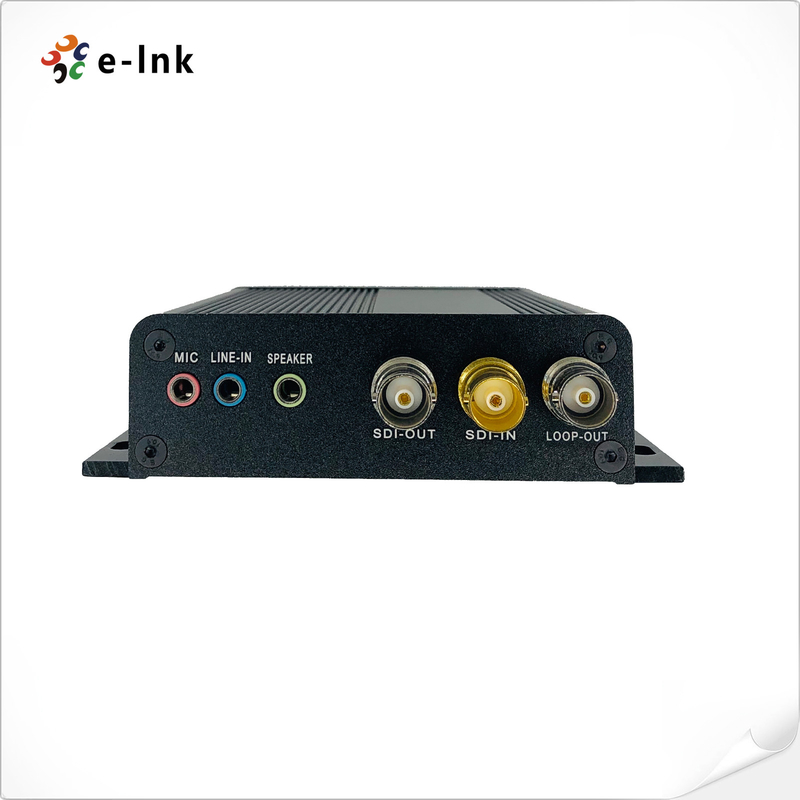

밖에 루프와 양방향성 RS485 RS422 스테레오 오디오 컨버터 3G SDI
루프 아웃 + 1Ch와 1Ch 양방향성 3G-SDI는 위에 + 2Ch 양방향성 RS485 또는 RS422 + 2Ch 스테레오 오디오 + 1Ch 마이크를 기록합니다
섬유 컨버터
루프 아웃과 1Ch 양방향성 3G-SDI 화면
1Ch 텔리 신호
2Ch 양방향성 RS485 또는 RS422 자료
2Ch 스테레오 오디오
1Ch 마이크
자동 리클록킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HDTV 720P, 1080I, 1080P, 1920*1080@60Hz를 지원하세요
긴 전송 능력 최고 20까지 킬로미터 (SMF)
핫 스왑과 핫 플러그 ;
완전히 디지털 비압축 방송 수준 전송 ;
다양한 환경으로 적응할 수 있는 산업 수준 울트라브로드 온도 범위 (-20C~+70C) ;
기술적 지표
| 섬유 광 인터페이스 | |
| 파이버 인터페이스 | 단순한 LC |
| 전송거리 | 0-20Km |
| 사고 방식 | 1310nm/1550nm |
| 화면 | |
| 비디오 인터페이스 | BNC |
| 화면 입출력 임피던스 | 75Ω |
| 화면 입출력 전압 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp |
| 비디오 비트 금리 | 맥스 3.2Gb/s |
| 미분 이득 (10%~90% APL) | <1> |
| SDI 형식 지원 | PAL 625/25명 |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 화면 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
| 자료 또는 계정 | |
| 물리적 인터페이스 | 산업표준 스크롤 단자 |
| 데이터 유형 | RS485 (채무 불이행) 또는 RS422 (옵션널), 텔리 신호 |
| 주파수 / 금리 지지 |
맥스. RS422를 위한 115200bps 맥스. RS485를 위한 57600bps |
| BER | <10>9 |
| 스테레오 오디오 또는 마이크 | |
| 음성 입출력 | 3.5MM 오디오 |
| 오디오 형식 | @48KHz |
| 전기적입니다 | |
| 전력 어뎁터 | DC 5~25V |
| 소비 전력 | <5w> |
| LED 표시기 | |
| P/S | 전원 공급기 |
| 다트 | 자료 |
| 기계적입니다 | |
| 차원 (LxWxH) | 120 Ｘ 105 Ｘ 28 밀리미터 |
| 중량 | 1.5KG/pair |
| 케이스 | 알루미늄 케이스 |
| 설치 옵션 | 벽에 장착하세요 |
| 환경적입니다 | |
| 작동 온도 | -20C~+70C |
| 저장 온도 | -40C~+80C |
| 일하는 습도 | 0~95% |
| MTBF | ≥100000 시간 |
개관
LNK-3G-1BV1T2BD2A1M 시리즈 3G/HD-SDI 섬유 컨버터는 파이버 광 케이블을 통해 전해진 루프 아웃, 1 채널 계정, 2 채널 양방향성 RS485 또는 RS422 데이터, 2대 채널 외부 스테레오 오디오와 1개 채널 마이크로 폰 신호로 1대 채널 양방향성 3G/HD-SDI 비디오 (끼워진 오디오)을 지원합니다. 섬유 컨버터 에 E-링크 3G/HD-SDI 화면은 1080P 3G/HD-SDI 신호를 위해 하나 송신기와 하나 수신기를 포함합니다. 섬유 컨버터에 대한 이 일련의 비디오는 장치의 몸에서의 LED 상태 표시로 안정적인 성능과 깨끗한 사진 품질과 고안정성을 가지고 있습니다. 장치의 작용 상태는 시각적으로 관찰될 수 있습니다. 소수가 다음과 같이인 이름에, 이 제품을 위한 가능한 적용 : 지적 트래픽 모니터링 시스템. 보안 시스템 학교 네트워킹 산업적 감시 (전기, 화학이 단단하게 하고 기름을 칩니다, 철도, 등) 군 감시 (창고, 국경, 경비원들, 등) 텔레비전 프로그램 통신 방식. 경기장 (LIVE HD 비디오, 음성 전송을 위해).
명령 정보
| 모델 | 기술 |
| LNK-3G-1BV1T2BD2A1M | 루프 + 1Ch와 1Ch 양방향성 3G SDI는 쌍에 의해 사용되는 송신기와 수신기를 포함하여 섬유 컨버터, 단일모드 섬유, LC, 20 킬로미터 동안 + 2Ch 스테레오 오디오 + 1Ch 마이크를 + 2Ch 양방향성 RS485 또는 RS422를 기록합니다 |
