제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-12GSDI-1V2R1GE
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: negotiable
포장 세부 사항: SDI 광섬유 교수 표준 수출 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 쌍 / 달
키워드: |
섬유 컨버터 에 이더넷 |
해상도 범위: |
3840 Ｘ 2160@60Hz |
이더넷: |
10/100/1000Mbps 기가비트 |
데이터 유형: |
2Ch 뒤처지는 RS485 |
입력: |
BNC 위의 1 Ｘ 12G SDI |
광섬유 포트: |
2개 Ｘ FC 광섬유 |
키워드: |
섬유 컨버터 에 이더넷 |
해상도 범위: |
3840 Ｘ 2160@60Hz |
이더넷: |
10/100/1000Mbps 기가비트 |
데이터 유형: |
2Ch 뒤처지는 RS485 |
입력: |
BNC 위의 1 Ｘ 12G SDI |
광섬유 포트: |
2개 Ｘ FC 광섬유 |
기가비트 이더넷 2Ch 후방 RS485과 함께 12G SDI 비디오 섬유 변환기
기가비트 이더넷과 2Ch 후방 RS485 FC 섬유로 12G SDI 비디오 섬유 변환기
SDI 섬유 송신기장점
각 SDI 채널에는 8채널 오디오가 내장되어 있습니다.
신호 무결성을 보장하기 위한 자동 케이블 평형
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다.
SMPTE에 대한 통합 Reclocker 잠금 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 1.001 Subrates 및 270 Mbps의 속도
12G/6G/3G-SDI 카메라 시스템과 직접 호환됩니다.
80km까지의 장거리 송전 능력
2Ch 후방 RS485 지원
1Ch 10/100/1000M 이더넷을 지원합니다
전 디지털 비 압축 방송 수준 전송
슈퍼 광학 동적 범위 및 조정 자유
광섬유 WDM/CWDM/DWDM 기술
4K*2K ((3840*2160@60Hz),1080P,1080I,720P를 지원합니다.
비디오 섬유 송신기 수신기 기술 지표
|
형식 |
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다. |
|
호환성 |
DVB-ASI 및 AES10 (MADI) 와 호환 |
|
입력 |
BNC에서 1 x 12G-SDI |
|
출력 |
2 x FC 광섬유 |
|
BNC에서 1 x 12G-SDI 루프아웃 |
|
|
지원된 해상도 |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
해상도 범위 |
3840*2160@60Hz |
|
입력 케이블 사양 |
≤70m@12G SDI 벨든 1694A |
|
출력 케이블 사양 |
≤60m@12G SDI 벨든 1694A |
|
이더넷 |
10/100/1000Mbps |
|
데이터 타입 |
2Ch 후방 RS485 |
|
광 전송 대역폭 |
270MHz~12GHz |
|
힘 |
12 VDC |
|
전력 소비 |
6W (최다) |
|
크기 (LxWxH) |
117 x 80 x 24 (mm) |
|
작동 온도 |
-10°C~70°C |
|
저장 온도 |
-40°C~85°C |
이더넷 오버 파이버 확장자 개요

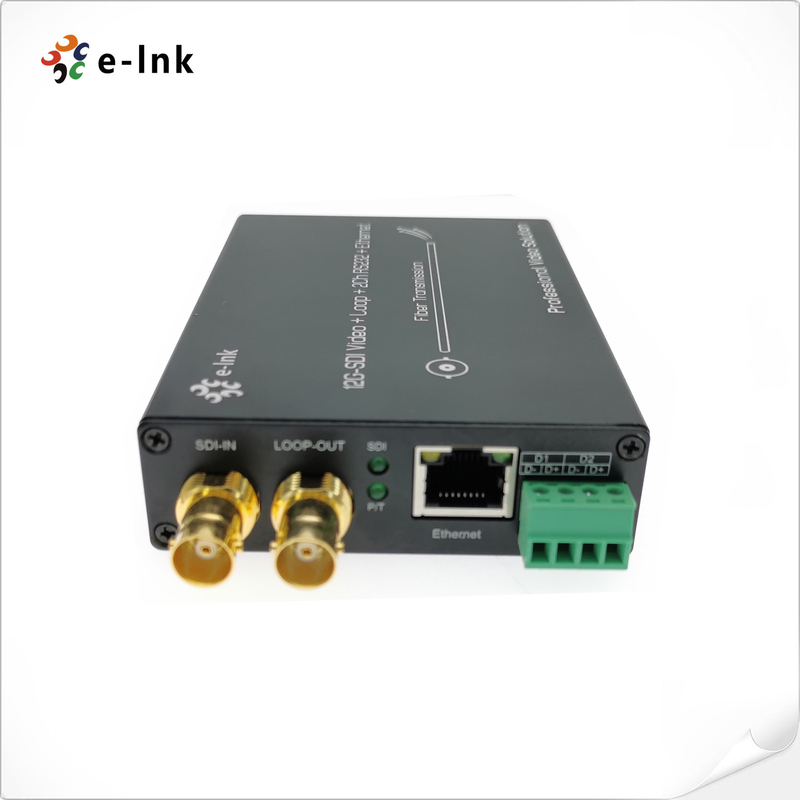

LNK-12GSDI-1V2R1GE 시리즈 12G-SDI 광섬유 변환기는 광섬유 케이블을 통해 전송되는 1Ch 12G 비디오 (오디오 임베디드) & 1Ch 기가비트 이더넷 & 2Ch 후향 RS485를 지원합니다.그리고 12G 루프 출력을 통해 신호를 현지에서 모니터링E-Link 12G Video over Fiber Converters는 HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P를 위한 하나의 송신기와 하나의 수신기를 포함한다.
주문 정보
|
모델 |
설명 |
|
LNK-12GSDI-1V2R1GE |
기가비트 이더넷과 2Ch 백워드 RS485과 함께 12G-SDI로 섬유 변환기, SMF, LC 섬유 커넥터 10KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
