제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-M3G-BI20 시리즈
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: negotiable
포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 쌍 / 달
P/T: |
전원 공급 |
MTBF: |
≥100000 시간 |
크기: |
80 Ｘ 40 Ｘ 20 밀리미터 |
무게: |
0.8KG/pair |
P/T: |
전원 공급 |
MTBF: |
≥100000 시간 |
크기: |
80 Ｘ 40 Ｘ 20 밀리미터 |
무게: |
0.8KG/pair |

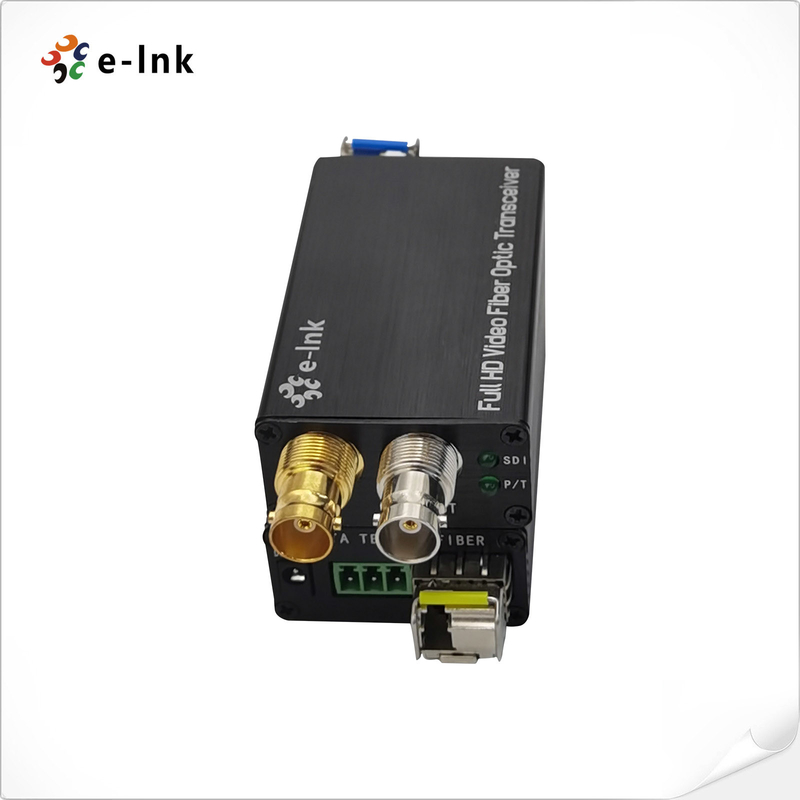

HD SDI 카메라 시스템과 함께 미니 바이 디렉셔널 SDI 섬유 변환기
미니 쌍방향 HD/3G-SDI로 섬유 변환기
SDI 광섬유 변환기 장점
각 채널에는 4채널 오디오가 내장되어 있습니다.
자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.
자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI 카메라 시스템과 직접 호환
80km까지의 장거리 송전 능력
∙ 핫스프레이와 핫플러그
모든 병리학적 패턴을 처리하고, 완전히 디지털 비 압축 방송 수준 전송;
LED 상태 표시 작업 조건을 모니터링하기 위해
슈퍼 광학 동적 범위 및 조정 자유
산업용 온도 범위 (-20°C~+70°C), 다양한 환경에 적응할 수 있다.
기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 0-20Km (다른 거리가 가능합니다) |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 전기 | |
| 전원 어댑터 | DC 5~12V |
| 전력 소비 | <5W |
| LED 표시기 | |
| SDI | SDI 비디오 |
| P/T | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) | 80 x 40 x 20mm |
| 무게 | 0.8kg/pair |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 데스크톱 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
전반적인 설명
LNK-M3G-BI20 시리즈 미니 타입 3G/HD-SDI 광섬유 변환기는 광섬유 케이블을 통해 1채널 양방향 3G/HD-SDI 비디오 (오디오 임베디드) 를 지원합니다.E-Link 3G/HD-SDI Video over Fiber Converters는 1080P 3G/HD-SDI 신호를 위한 하나의 송신기와 하나의 수신기를 포함한다.. 모든 병리학적 패턴을 처리, 완전히 디지털 비 압축 방송 수준 전송. 그것은 보안 시스템, 비디오 컨퍼런스, 방송 및 라이브 이벤트 등에서 널리 사용됩니다.
주문 정보
| 모델 | 설명 |
| LN K-MHD-BIMM | 미니 타입 쌍방향 HD-SDI에서 섬유 변환기, MMF, LC 섬유 연결기 500m, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-MHD-BI20 | 미니 타입 쌍방향 HD-SDI에서 섬유 변환기, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여, 쌍으로 사용 |
| LNK-MHD-BI40 | 미니 타입 쌍방향 HD-SDI에서 섬유 변환기, SMF, LC 섬유 커넥터 40KM, 송신기와 수신기를 포함하여, 쌍으로 사용 |
| 모델 | 설명 |
| LNK-M3G-BIMM | 미니 타입 쌍방향 3G-SDI 섬유 변환기, MMF, LC 섬유 연결기 송신기와 수신기를 포함하여 500m, 쌍으로 사용 |
| LNK-M3G-BI20 | 미니 타입 쌍방향 3G-SDI로 섬유 변환기, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여, 쌍으로 사용 |
| LNK-M3G-BI40 | 미니 타입 쌍방향 3G-SDI로 섬유 변환기, SMF, LC 섬유 커넥터 40KM, 송신기와 수신기를 포함하여, 쌍으로 사용 |
