제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-3GSDI-4V1DT 시리즈
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: negotiable
포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 쌍 / 달
타입: |
단일 모드 |
반사 손실: |
> 15dB |
디더링 기법: |
< 0=""> |
중량: |
3KG/pair |
타입: |
단일 모드 |
반사 손실: |
> 15dB |
디더링 기법: |
< 0=""> |
중량: |
3KG/pair |
RS485 계정과 섬유 에 한 개의 방식 3G SDI 4 채널 변환기
RS485와 계정과 4-채널 3G-SDI 섬유 컨버터
SDI 광섬유 컨버터 장점
광학 섬유 에 4 채널 3G/HD-SDI 비디오 전송
자동 케이블 균등화가 신호 무결성을 보증합니다
자동 리클록킹 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G/HD-SDI 카메라 시스템과 지원 4Ch 출력된 루프로 직접적으로 적합합니다
20 킬로미터 (12.5miles) (선택적인 다른 거리)에 달하는 긴 전송
4Ch 계정을 지원합니다
가득 찬 디지털 비압축 방송 수준 전송 ;
1Ch 뒤처지는 RS485와 4Ch 계정을 지원하세요 ;
작동 온도 범위 (-10C~+55C)
기술적 지표
| SDI는 입력했습니다 | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI와 텔레콤 / 데이터콤 |
| 270Mbit/s - 1.48Gbit/s - 3Gbit/s | |
| 입력 번호 : 4 | |
| 반사 손실 : >15DB | |
| 평형 : 0-150m @3Gb/s | |
| 연결기 : BNC | |
| 광학 | 채널이 생기세요 : 1 |
| 타이핑하세요 : 단일 모드 | |
| 전송거리 : 20 킬로미터 (선택적인 다른 거리) | |
| 반사 손실 : > 15dB | |
| 당황해 하는 것 : < 0=""> | |
| 연결기 : FC / UPC (SC, LC, 선택적인 ST) | |
| SDI 출력 | 출력 갯수 :4 |
| 신호 레벨 : 800mV 명사 상당어 | |
| 상승 / 강하 시간 : 200이지 추신 지시 | |
| 오버슈트하세요 : < 10=""> | |
| 반사 손실 : >15dB | |
| 당황해 하는 것 : < 0=""> | |
| 연결기 : 75Ω BNC | |
| 자료 | 1Ch RS-485 (가득 찬 / 반 이중 통신)과 지지 비제로 복귀, RZI와 맨체스터 |
| 맥스. RS485를 위한 57600bps | |
| 연결기 : 산업표준 스크롤 단자 | |
| 4Ch 계정 : 비, Ｃ, Ｄ | |
| 전력과 환경적 지시 | 작동 온도 : -10C~+55C |
| 전원 입력 : 1A@12VDC | |
| EMI / RFI : EU EMC 기준, FCC 15 부 클래스 A를 만납니다 | |
| 고장이 없는 평균 시간 : >100000 시간 | |
| SDI 영상 포맷은 지원합니다 |
625/25PAL ; 525/29.97NTSC ; 525/23.98NTSC ; 720p50 ; 720p59.94 ; 1080P23.98/24/30/50/60 ; 1080i 23/24/30/50/59.94 ; |
개관

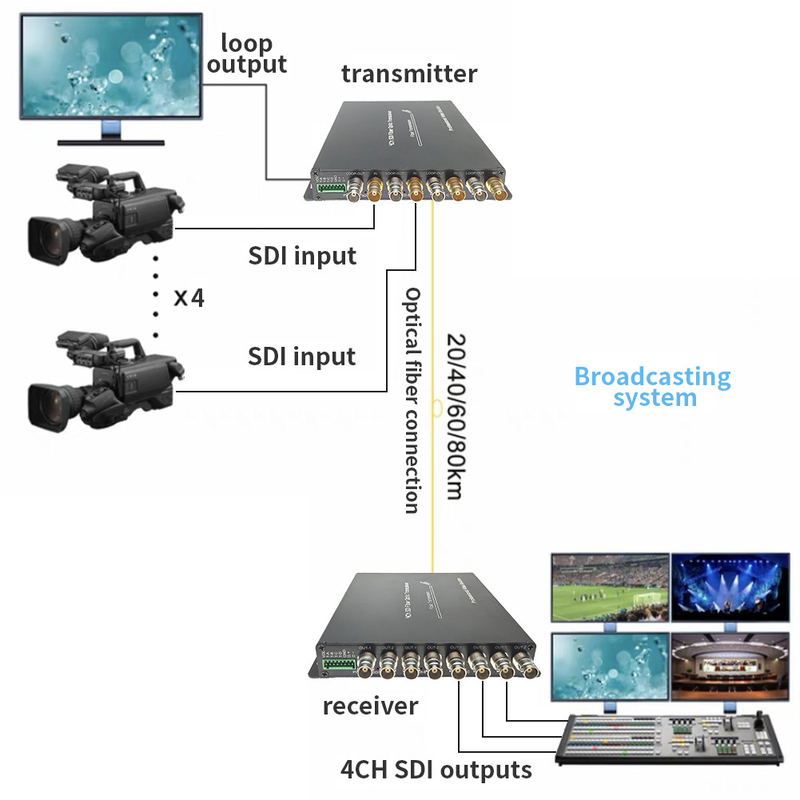

LNK-3GSDI-4V1DT 시리즈는 4 채널 HD/3G-SDI 표준 고화질 영상 신호와 RS485를 지원하고 텔리 신호가 단일 파이버 광케이블을 통해 송신했습니다. 섬유 컨버터 에 E-링크 3G SDI 화면은 1080P 3G SDI 신호를 위해 하나 송신기와 하나 수신기를 포함합니다. E-링크 3G SDI 섬유 컨버터는 단일 광섬유를 통하여 4-ch 3G SDI 영상 신호를 전송할 수 있고 그것이 출력된 루프, 4Ch 계정과 뒤로 RS485를 지원합니다. 화질은 압축하지 않은 방송 수준입니다. 그것은 넓게 방송 필드에서 사용됩니다.
명령 정보
| LNK-HDSDI-4V1D4T | 쌍에 의해 사용된 1개 송신기와 수신기를 1명 포함하는, 출력된 루프 + 1Ch 뒤처지는 RS485 + 4Ch 계정, SM 20 킬로미터, FC와 4-ch 에이치디에스디아이 화면 |
| LNK-3GSDI-4V1D4T | 1개 송신기와 수신기를 1명 포함하는, 출력된 루프 + 뒤처지는 RS485 + 4Ch 계정, SM 20 킬로미터, FC와 SDI 화면이 쌍에 의해 사용한 4-ch 3G |
