제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ROHS,FCC,CE
모델 번호: LNK-HD-110
지불 및 배송 조건
최소 주문 수량: 1 쌍
가격: negotiable
포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지
배달 시간: 5-12 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000 쌍 / 달
MTBF: |
≥100000 시간 |
장착 옵션: |
벽에 장착하세요 |
케이스: |
알루미늄 케이스 |
중량: |
0.43KG/pair |
MTBF: |
≥100000 시간 |
장착 옵션: |
벽에 장착하세요 |
케이스: |
알루미늄 케이스 |
중량: |
0.43KG/pair |
월스트리트는 알루미늄 케이스로 270Mbit 1.48Gbit 3Gbit SDI 섬유 컨버터를 탑재합니다
섬유 컨버터에 대한 3G/HD-SDI
SDI 광섬유 컨버터 장점
각각 채널은 끼워진 8대 채널 오디오를 포함합니다
자동 케이블 균등화가 신호 무결성을 보증합니다
270Mbit/s - 1.48Gbit/s - 3Gbit/s를 잠근 자동 re
에이치디에스디아이 카메라 시스템으로 직접적으로 적합합니다
가장 적게 10 킬로미터 (6.2miles), 최고 80까지 킬로미터에 있는 긴 전송 능력
단자 블록 전원 입력 ; 핫 스왑과 핫 플러그 ;
가득 찬 디지털 비압축 방송 수준 전송 ;
최고 눈 원동력은 이르고, 조정을 없앱니다 ;
광섬유 WDM / CWDM / DWDM 기술 ;
업데이트를 위해 쉬운 1000M 광섬유 전송 ;
다양한 환경으로 적응할 수 있는 산업 수준 울트라브로드 온도 범위 (-40C~+85C) ;
기술적 지표
| 섬유 광 인터페이스 | |
| 파이버 인터페이스 | 단순한 FC |
| 전송거리 | 550m-20Km |
| 사고 방식 | 1310nm/1550nm |
| 화면 | |
| 비디오 인터페이스 | BNC |
| 화면 입출력 임피던스 | 75Ω |
| 영상 입력 /는 밖에 전압을 두었습니다 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp |
| 비디오 비트 금리 | 맥스 3.2Gb/s |
| 미분 이득 (10%~90% APL) | <1> |
| 화면 SDI 표준 | 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
| 자료 | |
| 물리적 인터페이스 | 산업표준 스크롤 단자 |
| 데이터 유형 | RS422/RS485 역 방향 |
| 주파수 / 금리 지지 |
맥스. RS422를 위한 115200bps 맥스. RS485를 위한 57600bps |
| BER | <10>9 |
| 전기적입니다 | |
| 전력 어뎁터 | DC 5~25V |
| 소비 전력 | <5w> |
| LED 표시기 | |
| P/S | 전원 공급기 |
| 다트 | 자료 |
| 기계적입니다 | |

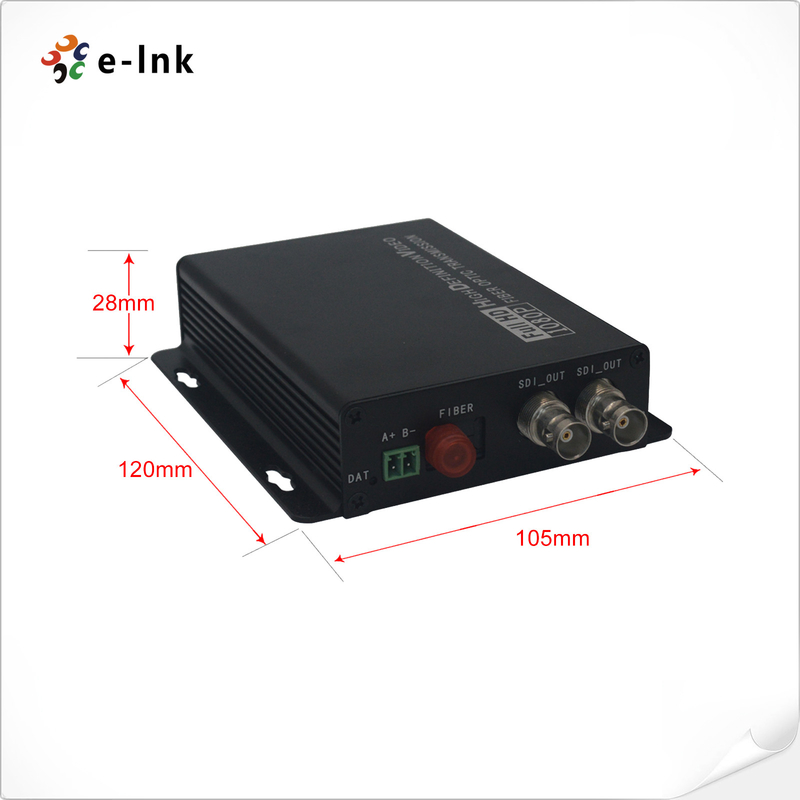

| 차원 (LxWxH) | 120 Ｘ 105 Ｘ 28 밀리미터 |
| 중량 | 0.43KG/pair |
| 케이스 | 알루미늄 케이스 |
| 설치 옵션 | 벽에 장착하세요 |
| 환경적입니다 | |
| 작동 온도 | -20C~+70C |
| 저장 온도 | -40C~+80C |
| 일하는 습도 | 0~95% |
| MTBF | ≥100000 시간 |
개관
LNK-HD-110과 LNK-3G-110 시리즈 3G/HD-SDI 섬유 컨버터 지원 1 채널 3G/HD-SDI 비디오 (오디오는 파이버 광 케이블을 통해 전해진 RS422/485 데이터 신호를 끼워 넣)고 역으로 돌렸고, 3G/HD-SDI 출력된 루프 위에서 지역적으로 신호를 모니터링합니다. 섬유 컨버터 에 E-링크 3G/HD-SDI 화면은 1080P 3G/HD-SDI 신호를 위해 하나 송신기와 하나 수신기를 포함합니다.
명령 정보
| 모델 | 기술 |
| LNK-HD-110-20 | RS422와 섬유 컨버터 에 대한 에이치디에스디아이는 자료를 역으로 돌리고, 밖에 루프를 이룹니다, 송신기와 수신기를 포함하는, FC 파이버 컨넥터 20KM인 SMF가 쌍에 의해 사용했습니다 |
| LNK-3G-110-20 | RS422와 섬유 컨버터에 대한 3G SDI는 자료를 역으로 돌리고, 밖에 루프를 이룹니다, 송신기와 수신기를 포함하는, FC 파이버 컨넥터 20KM인 SMF가 쌍에 의해 사용했습니다 |
