제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: CE
모델 번호: LNK-3GSDI-4BV
지불 및 배송 조건
최소 주문 수량: 1 PC
가격: 협상 가능
포장 세부 사항: 섬유 컨버터 표준 통 패키징에 일련인 산업적 다채널 RS-232/422/485
배달 시간: 7-10 근무일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000000PCS/Month
파이버 인터페이스: |
단순한 LC |
PWR: |
전원 공급기 |
치수(LxWxH): |
19 인치 1U (483 Ｘ 220 Ｘ 44.45 밀리미터) |
중량: |
7KG/pair |
MTBF: |
≥100000 시간 |
작동 온도: |
-20C~+70C |
파이버 인터페이스: |
단순한 LC |
PWR: |
전원 공급기 |
치수(LxWxH): |
19 인치 1U (483 Ｘ 220 Ｘ 44.45 밀리미터) |
중량: |
7KG/pair |
MTBF: |
≥100000 시간 |
작동 온도: |
-20C~+70C |
섬유 컨버터 단순한 LC 인터페이스 에 4 채널 양방향성 3G SDI
4-채널 양방향성 3G-SDI 섬유 컨버터
장점 :
광학 섬유 에 4 채널 양방향성 3G SDI 비디오 전송
자동 케이블 균등화가 신호 무결성을 보증합니다
자동 리-클록링 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G SDI 카메라 시스템과 지원 반대 알에스 485 방식 데이터 프로토콜로 직접적으로 적합합니다
가장 적게 10 킬로미터 (6.2miles), 최고 120까지 킬로미터에 있는 긴 전송 능력
산업 적용을 위한 단자 블록 전원 입력
핫 스와핑과 핫 플러깅을 지원합니다
가득 찬 디지털 비압축 방송 수준 전송 ;
최고 눈 원동력은 이르고, 사용 전에 조정을 없앱니다 ;
광섬유 WDM / CWDM / DWDM 기술 ;
다양한 환경으로 적응할 수 있는 산업 수준 울트라브로드 온도 범위 (-40C~+85C) ;
기술적 지표
| 섬유 광 인터페이스 | |
| 파이버 인터페이스 | 단순한 LC |
| 전송거리 | 550m-20Km |
| 사고 방식 | 1310nm/1550nm |
| 화면 | |
| 비디오 인터페이스 | BNC |
| 화면 입출력 임피던스 | 75Ω |
| 화면 입출력 전압 | 전형적입니다 :1Vpp, 민 0.5Vpp, 맥스 1.5Vpp |
| 비디오 비트 금리 | 맥스 3.2Gb/s |
| 미분 이득 (10%~90% APL) | <1> |
| SDI 형식 지원 | PAL 625/25명 |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 화면 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s 일련 interface(3G-SDI) | |
| 자료 | |
| 물리적 인터페이스 | 산업표준 스크롤 단자 |
| 데이터 유형 | 반대 RS485 |
| 주파수 / 금리 지지 | 맥스. RS485를 위한 57600bps |
| BER | <10>9 |
| 전기적입니다 | |
| 전력 어뎁터 | AC 110~220V |
| 소비 전력 | <15w> |
| LED 표시기 | |
| SDI A/B/C/D/E/F/G/H | SDI 비디오 |
| PWR | 전원 공급기 |
| 기계적입니다 | |
| 차원 (LxWxH) | 19 인치 1U (483 Ｘ 220 Ｘ 44.45 밀리미터) |
| 중량 | 7KG/pair |
| 케이스 | 알루미늄 케이스 |
| 설치 옵션 | 선반 장착 |
| 환경적입니다 | |
| 작동 온도 | -20C~+70C |
| 저장 온도 | -40C~+80C |
| 일하는 습도 | 0~95% |
| MTBF | ≥100000 시간 |
개관

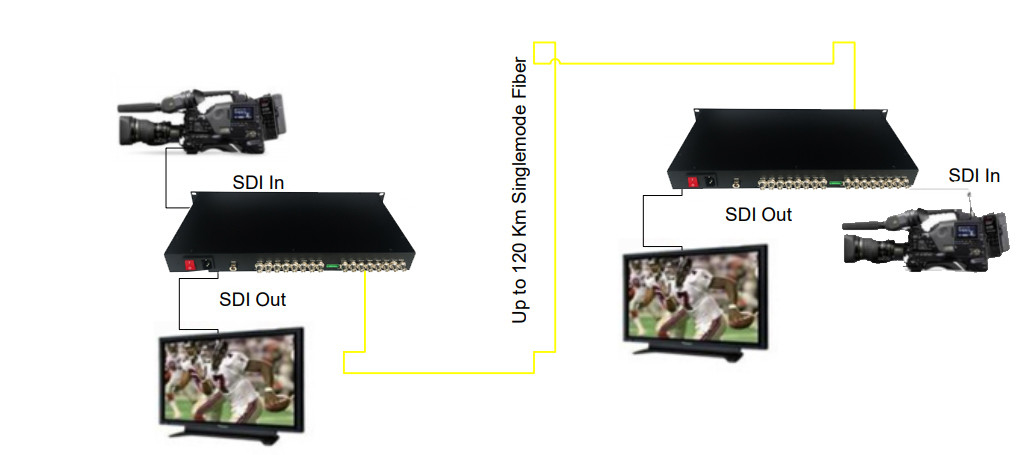

LNK-3GSDI-4BV 시리즈는 양방향성 3G SDI 표준 고화질 영상 신호가 단일 파이버 광케이블을 통해 전한 4개 채널을 지원하고, 3G/HD-SDI 출력된 루프 위에서 지역적으로 신호를 모니터링합니다. 섬유 컨버터 에 E-링크 3G SDI 화면은 1080P 3G SDI 신호를 위해 하나 송신기와 하나 수신기를 포함합니다. E-링크 3G SDI 섬유 컨버터는 동시에 4-ch 양방향성 3G SDI 비디오, 1-Ch 반대 알에스 485 방식 데이터, 단일 광섬유를 통한 신호를 전송할 수 있습니다. 위로 기준, CD 수준에 달하는 음성 품질을 방송하기 위한 화질은 반대 알에스 485 방식 데이터 통신 포맷을 지원합니다.
명령 정보
| 모델 | 기술 |
| LNK-3GSDI-4BV | 쌍에 의해 사용된 1개 송신기와 수신기를 1명 포함하는, 루프 아웃, 20 킬로미터, SM, FC와 4-Ch 양방향성 3G SDI 화면 |
| LNK-3GSDI-4BV1R | 쌍에 의해 사용된 1개 송신기와 수신기를 1명 포함하는, 루프 아웃 + 1-ch RS485 역 데이터, 20 킬로미터, SM, FC와 4-Ch 양방향성 SDI 비디오 |
