제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: CE
모델 번호: LN K-MIDI
지불 및 배송 조건
최소 주문 수량: 1 PC
가격: negotiable
포장 세부 사항: 섬유 컨버터 표준 통 패키징에 일련인 산업적 다채널 RS-232/422/485
배달 시간: 7-10 근무일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000000PCS/Month
저장 임시: |
85' Ｃ에 대한 -40' Ｃ |
치수(LxWxH): |
172mm*167mm*45mm (LxWxH) |
중량: |
4KG |
작동 온도: |
+75' Ｃ에 대한 -10' Ｃ |
저장 임시: |
85' Ｃ에 대한 -40' Ｃ |
치수(LxWxH): |
172mm*167mm*45mm (LxWxH) |
중량: |
4KG |
작동 온도: |
+75' Ｃ에 대한 -10' Ｃ |

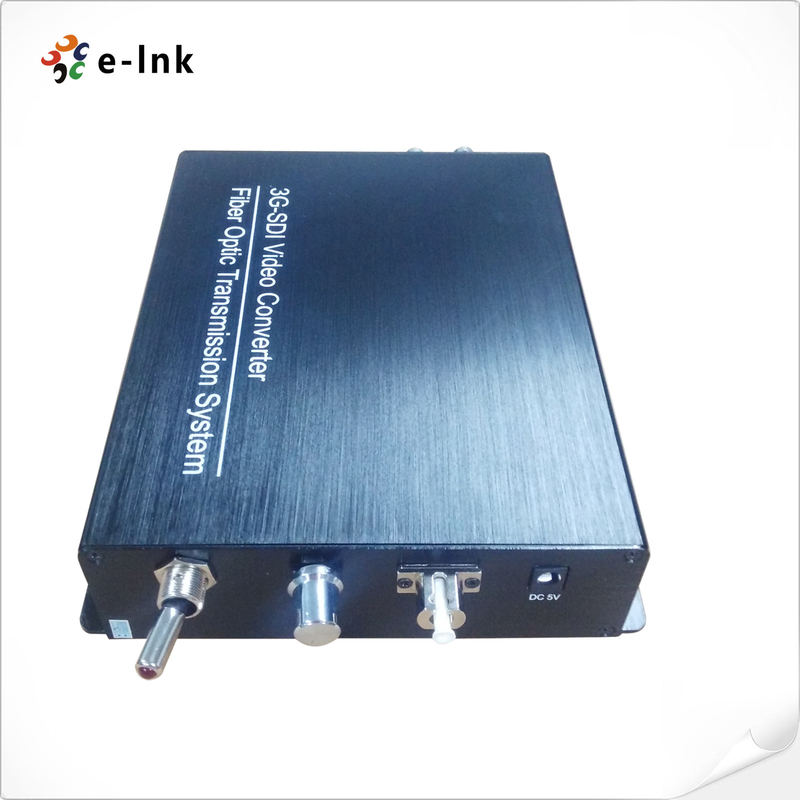

3G SD SDI 섬유 교수 RS232 RS422 RS485 오디오 이더넷 계정 인터컴
3G/HD/SD-SDI, RS422, 오디오, 이더넷, 계정, 섬유질 멀티플렉서 에 인터컴 & 복귀 비디오
장점 :
서포트스 SMPTE 3G, HD와 SD-SDI 자료 비율
모든 병적 패턴을 취급하세요
자동 케이블 균등화가 신호 무결성을 보증합니다
원격 & 계정 & 오디오(인터컴) & 복귀 비디오로
10/100 이더넷
자동 케이블 균등화가 신호 무결성을 보증합니다
자동 재고정 270Mbit/s - 1.48Gbit/s - 3Gbit/s
지원 신호 타입 : SMPTE 424M, SMPTE 292M과 SMPTE 259M 표준에 따른 270Mbit/s 내지 3Gbit/s, DVB-ASI
3G/HD/SD-SDI 카메라 시스템과 지원 RS-232, RS-422, 및 RS-485 데이터 프로토콜로 직접적으로 적합합니다
단일모드 섬유 위의 10+Km 또는 다중 모드 섬유 위의 300m
단자 블록 전원 입력, 핫 스와핑과 핫 플러깅
-10Cto 75C로부터의 작동 온도의 산업 등급, 그것이 다른 작업 환경에 적용됩니다
기술적 지표
| 일반 규격 | |
| 작업 임시 | +75' Ｃ에 대한 -10' Ｃ |
| 저장 임시 | 85' Ｃ에 대한 -40' Ｃ |
| 습도 | 0 ~ 95% (불응축) |
| 입력 전원 | DC5V 3A |
| 소비 전력 | 15W |
| 정미중량 | 4 킬로그램 |
| 출현 사이즈 | 172mm*167mm*45mm (LxWxH) |
| 광섬유 | |
| 사고 방식 | 1310nm / 1550nm / CWDM |
| 출력 전원 | - 6~-1dBm |
| Rx 민감도 | <-18dbm> |
| 전송거리 | MM 섬유 300m인 SM 섬유 10+km |
| 광 커넥터 | (선택적인) Dal LC /FC/ST/SC/MX/ 레모 / 뉴트리노 |
| SDI 입출력 | |
| 신호 형식 | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| 자료 비율 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| 케이블 균등화 | 자동 케이블 EQ (벨이 1694A 케이블을 굴에 넣습니다) |
| 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m | |
| SDI는 조화시킵니다 | BNC 75 오옴 |
| 인터컴 | |
| 카메라 옵틱 어댑터 | |
| 인터페이스 | 4개 핀 XLR(남성) /5pin XLR(Female)/ 3.5 밀리미터 해드셋 잭 |
| 마이크 | 마이크는 뮤트와 함께 입력하고, 미리 획득합니다 |
| 헤드폰 | 위아래로 크기와 함께 |
| 오디오 | 균형 또는 착란 회선 레벨 |
| 계정 | |
| 카메라 옵틱 어댑터 | |
| 인터페이스 | 4개 핀 에어 헤드 또는 3 핀 작은 XLR |
| 출력 | 건조 접촉 마감 또는 습식 +12V |
| 다음에 짧 또는 +12V | |
| 떨어지세요 : 열리 또는 0V | |
| 리모콘 | |
| 인터페이스 | 산업표준의 단자 블록 |
| 자료 | RS422 /RS232/RS485 |
| 이더넷 | |
| 공항 | 10/100 베이스-티, RJ-45 연결기 |
| 작업 모드 | 전 이중 / 반 이중 통신 |
| 자료 비율 | 10 Ｍ bps와 100개 Ｍ bps 이더넷 (적응할 수 있는 자동차) |
개관
LN K-MIDI 시리즈는 당신이 10/100 베이스-티 이더넷 RS422, 음성적이, 이더넷, 계정, 단일모드 에 인터컴 & 복귀 화면 다중 모드 섬유를 전하기 위한 능력과 SMPTE 424M-2006, 292와 259에 따라서 3G, HD 또는 SD-SDI를 전할 수 있게 허락합니다. 모든 데이터 채널은 동시에 이용 가능합니다. 시스템이 카메라에서 기지국과 반환 비디오 (3G/HD-SDI)까지 3G/HD-SDI 신호를 옮긴다고, 원격 제어 데이터, 일반정보 잠금장치, 인터컴, 계정, 오디오와 10/100M 이더넷은 또한 제공됩니다. 시스템은 전술적인 SM / MM 위에 다중 카메라 3G/HD-SDI 생산을 위해 필요한 모든 신호 또는 어떠한 스튜디오 또는 원격 생산에 강건한, 고장이 없는 연결성을 보장한 SMPTE 하이브리드 섬유 케이블을 둡니다.
