제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
지불 및 배송 조건
Minimum Order Quantity: 1pair
가격: negotiable
포장 세부 사항: 3G SDI 광섬유 송신기 수신기 표준 수출 패키지
Delivery Time: 5-12 working days
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 1000pairs/month
제품 이름: |
3G SDI 광 확장기 |
신호 표준: |
SD-SDI, HD-SDI, 3G-SDI |
연결기: |
SMB |
섬유 종류: |
싱글 모드 심플렉스 LC |
CWDM 사고 방식: |
1270~1610nm |
전원 공급: |
5VDC 1A |
차원 (LxWxH): |
58 Ｘ 21 Ｘ 20 밀리미터 |
무게: |
100g/pair |
케이스: |
알루미늄 케이스 |
작동 온도: |
-20C~+70C |
제품 이름: |
3G SDI 광 확장기 |
신호 표준: |
SD-SDI, HD-SDI, 3G-SDI |
연결기: |
SMB |
섬유 종류: |
싱글 모드 심플렉스 LC |
CWDM 사고 방식: |
1270~1610nm |
전원 공급: |
5VDC 1A |
차원 (LxWxH): |
58 Ｘ 21 Ｘ 20 밀리미터 |
무게: |
100g/pair |
케이스: |
알루미늄 케이스 |
작동 온도: |
-20C~+70C |

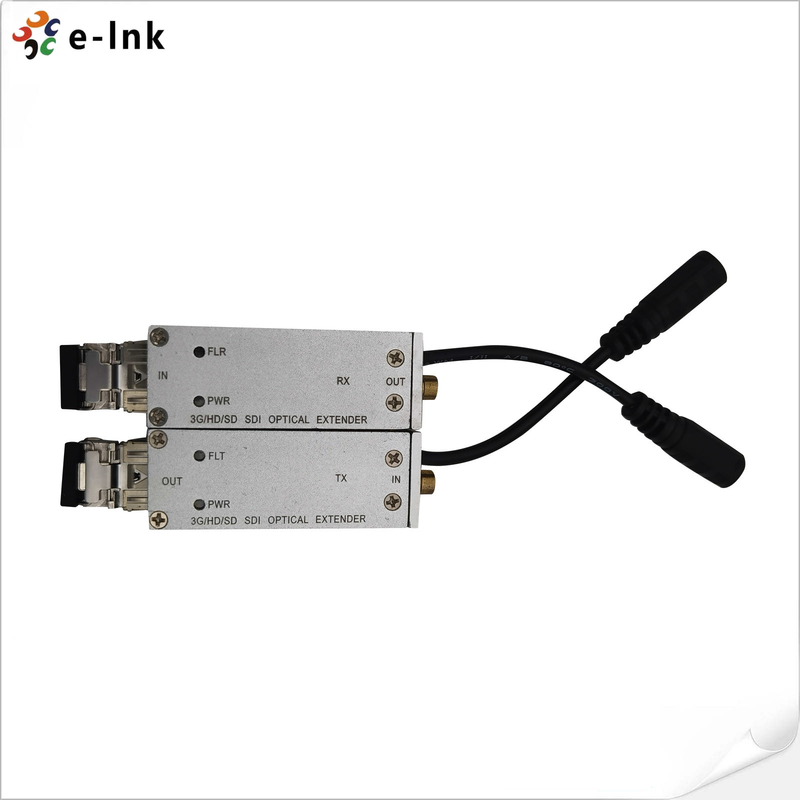

마이크로 3G SDI 광섬유 확장자 단일 모드 광섬유 LC 20KM SMB 커넥터
3G-SDI 섬유 확장기 장점
∙완전 디지털 손실 없는 전송, 압축 또는 지연 없이, 오디오와 비디오의 동기 전송
∙방송 레벨 병리 코드
∙3G-SDI 입력 및 임베디드 오디오 동기 전송의 하나의 채널을 지원합니다.
∙양방향 RS485/RS232 신호 전송을 지원합니다.
∙양방향 외부 스테레오 오디오 전송을 지원합니다.
∙송신기는 링 패스 출력을 지원하고 수신기는 듀얼 출력을 지원합니다.
∙신호 소스와 장치를 선택하지 않고 강력한 호환성
∙상태 표시기 LED 전원 공급, 광 경로, 비디오 등과 같은 매개 변수 실시간 모니터링
3G SDI over Fiber 송신기 수신기 기술 지표
|
SDI 입력 |
|
|
비디오 표준 |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
신호 표준 |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
|
결의 |
10비트 |
|
커넥터 |
중소기업 |
|
SDI 출력 |
|
|
HD-SDI Jitter |
<0.2UI ((134ps) @ 100kHz, <1.0UI ((673ps) @ 10Hz |
|
SDI 지터 |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
|
임페던스 |
75Ω |
|
커넥터 |
중소기업 |
|
광적 인터페이스 |
|
|
SFP |
심플렉스 LC, 3,125Gbps. ≤120km 전송 거리 |
|
표준 SM 파장 |
1310nm, 1550nm |
|
CWDM 파장 |
ITU-T에 따라 1270~1610nm, 20nm 그리드 |
|
온도 범위 |
0~70 ̊C |
|
전기 |
|
|
힘 |
5VDC, 1A |
|
소비량 |
<5W |
|
LED 표시기 |
|
|
FLT |
섬유 연결 상태 (전달기) |
|
FLR |
광선 연결 상태 ( 수신기) |
|
PWR |
전력 상태 |
|
기계식 |
|
|
크기 (LxWxH) |
58 x 21 x 20mm |
|
무게 |
100g/쌍 |
|
껍질 |
알루미늄 케이스 |
|
장착 옵션 |
데스크톱 |
|
환경 |
|
|
작업 온도 |
-20°C+70°C |
|
저장 온도 |
-40°C+80°C |
|
작업 습도 |
0~95% |
|
MTBF |
≥100000시간 |
3G-SDI 비디오 섬유 변환기 주문 정보
|
모델 |
설명 |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI 광학 마이크로 확장기, 1310/1550nm, 심플렉스 LC, 단일 모드, 송신기와 수신기를 포함한 20KM, 쌍으로 사용 |
