제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: CE,FCC,RoHs
모델 번호: LNK-MHD-MM
지불 및 배송 조건
최소 주문 수량: 1Pairs
가격: negotiate
포장 세부 사항: SDI 섬유 컨버터 표준 수출 패키지
배달 시간: 3-6일 근무일
지불 조건: 전신환, 웨스턴 유니온, D/P (지급도 조건)
공급 능력: 달 당 5000pairs
파이버 인터페이스: |
단순한 LC |
전송거리: |
550m-20Km |
파장: |
1310nm/1550nm |
연결기 :: |
BNC |
이차 증강 (10%~90% APL) 거리:: |
< 1% |
작동 온도:: |
-20C~+70C |
MTBF: |
≥100000 시간 |
파이버 인터페이스: |
단순한 LC |
전송거리: |
550m-20Km |
파장: |
1310nm/1550nm |
연결기 :: |
BNC |
이차 증강 (10%~90% APL) 거리:: |
< 1% |
작동 온도:: |
-20C~+70C |
MTBF: |
≥100000 시간 |

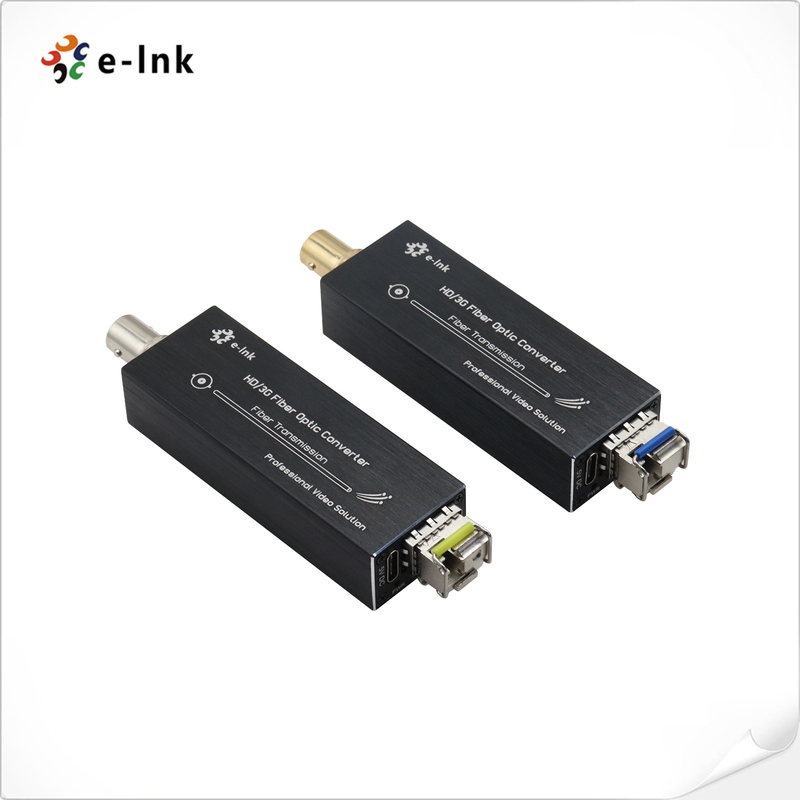

핫스변과 핫 플러그를 가진 소형 HD-SDI 오버 파이버 확장기
미니 HD-SDI끝섬유 확장기장점
각 채널에는 8채널 오디오가 내장되어 있습니다
신호 무결성을 보장하기 위한 자동 케이블 평형
자동 리클로킹 270Mbit/s - 1.48Gbit/s
HD-SDI 카메라 시스템과 직접 호환
80km까지의 장거리 송전 능력
터미널 블록 전력 입력; 핫스프래치 및 핫 플러그;
전 디지털 비 압축 방송 수준 전송
슈퍼 광학 동적 범위 및 조정 자유
광섬유 WDM/CWDM/DWDM 기술
산업용 온도 범위 (-20°C~+70°C), 다양한 환경에 적응할 수 있습니다.
전반적인 설명
LNK-MHD 시리즈 미니 HD-SDI 파이버 확장기는 1채널 HD-SDI 비디오 (오디오 임베디드) 신호를 지원합니다.
광섬유 케이블을 통해 전송됩니다. E-링크 HD-SDI 화상 광섬유 변환기
HD-SDI 신호를 위한 하나의 수신기. 콤팩트한 크기 때문에 다른 장치에 쉽게 통합될 수 있습니다.
감시 및 방송 영역에서.
적용
기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 1.48Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| 전기 | |
| 전원 어댑터 | 5V DC, C형 인터페이스 |
| 전력 소비 | 3W |
| LED 표시기 | |
| SDI | SDI 비디오 |
| P/T | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) | 79 x 27 x 18mm |
| 무게 | 0.5kg/쌍 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 데스크톱 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작동 습도 | 5%~90% 비 응축 |
| 저장용 습도 | 5% ~ 90% 비 응고 |
| MTBF | ≥100000시간 |
주문 정보
| 모델 | 설명 |
| LNK-MHD-MM | 미니 HD-SDI로 섬유 변환기, MMF, LC 섬유 연결기 500 미터, 송신기와 수신기를 포함하여, 쌍으로 사용 |
| LNK-MHD-20 | 미니 HD-SDI에서 섬유 변환기, SMF, LC 섬유 연결기 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
