제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE, RoHS, FCC
모델 번호: LNK-3GSDI-8V
지불 및 배송 조건
Minimum Order Quantity: 1pair
가격: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
제품 이름: |
SDI 섬유 컨버터 |
전력 어뎁터: |
AC 110~220V |
전송거리: |
20 킬로미터 |
섬유 종류: |
단일 모드 |
케이스: |
알루미늄 케이스 |
무게: |
7KG/pair |
제품 이름: |
SDI 섬유 컨버터 |
전력 어뎁터: |
AC 110~220V |
전송거리: |
20 킬로미터 |
섬유 종류: |
단일 모드 |
케이스: |
알루미늄 케이스 |
무게: |
7KG/pair |

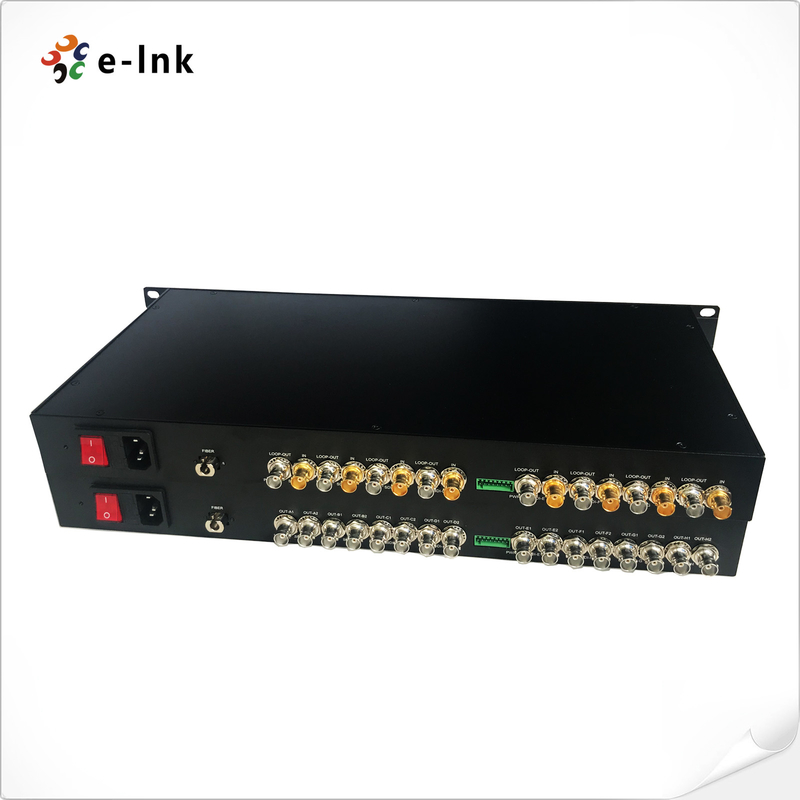

LNK-SDI-8V 시리즈는 단일 광섬유 케이블을 통해 전송 및 모니터링되는 8 채널 표준 고화질 비디오 신호를 지원합니다.송신기 및 수신기를 통해 1080p 3G-SDI 신호를 얻을 수 있습니다., E-Link 3G-SDI 비디오 오버 파이버 변환기의 일부입니다.E-링크 SD/HD/3G-SDI 광섬유 변환기는 하나의 광섬유를 통해 8-Ch SD/HD/3G-SDI 비디오 및 1-Ch 리버스 RS-485 데이터 신호를 전송할 수 있습니다.또한, 비디오 품질은 방송 표준에 도달 할 수 있으며 오디오는 CD 수준으로 설정됩니다. 더 나아가서는 리버스 RS-485 데이터 통신 형식을 지원합니다.
이 광섬유 비디오 전송은 고품질 8 채널 SD/HD/3G-SDI 전송에 완벽한 선택입니다.그것은 자동으로 신호 무결성을 보장하기 위해 케이블을 평준화하고 270Mbit / s에서 자동 재클럭을 제공합니다 - 1.48Gbit/s - 3Gbit/s. 또한 3G-SDI 카메라 시스템과 직접 호환되며 리버스 RS-485 데이터 프로토콜과 작동합니다.
이 광섬유 최적의 비디오 전송은 또한 10km, 심지어 120km까지 데이터를 전송할 수 있는 인상적인 거리를 가지고 있습니다.터미널 블록 출력은 산업용 응용을 가능하게하고 뜨거운 교환 및 뜨거운 플러깅을 지원합니다.완전한 디지털 비 압축 방송 수준 전송, 광섬유 WDM / CWDM / DWDM 기술 및 슈퍼 광학 동적 범위, 문제 해결 및 모니터링을 사용하여 쉽습니다.
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 리버스 RS485 |
| 주파수/비율 지원 | RS485에 최대 57600bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | AC 110~220V |
| 전력 소비 | <15W |
| LED 표시기 | |
| SDI A/B/C/D/E/F/G/H | SDI 비디오 |
| PWR | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) | 19인치 1U (483x220x44.45mm) |
| 무게 | 7kg/쌍 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 랙마운트 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
우리는 우리의 SDI 섬유 변환기에 대한 기술 지원과 서비스를 제공합니다. 우리의 지원 팀은 우리의 제품에 대한 모든 질문에 대답 할 수 있습니다.
저희 팀은 설치, 구성 및 문제 해결에 대한 기술 지원을 제공합니다. 우리는 또한 제품 설명서, 온라인 튜토리얼,비디오 지원.
우리는 최고 수준의 고객 서비스를 제공하며 고객이 우리의 제품으로 가능한 최고의 경험을 받는 것을 보장합니다.
SDI 섬유 변환기 제품은 제품을 안전하게 전달할 수 있도록 적절하게 포장하고 배송되어야 합니다.SDI Fiber Converter 제품을 포장하고 운송할 때 다음 단계를 따라야 합니다.:
| 모델 | 설명 |
| LNK-SDI-8V | 19인치 1U 8-Ch HD-SDI 비디오 로프아웃, 20km, SM, LC, 1개의 송신기 및 1개의 수신기를 포함하여, 쌍으로 사용 |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI 비디오 로프아웃 + 1-Ch RS485 역 데이터, 20km, SM, LC, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용 |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI 비디오와 루프 아웃 + 1-Ch 포워드 오디오, 20km, SM, LC, 1 개의 송신기 및 1 개의 수신기를 포함하여, 쌍으로 사용됩니다. |
| LNK-3GSDI-8V | 19인치 1U 8-Ch 3G-SDI 1080P 비디오 루프아웃, 20km, SM, LC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용 |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P 비디오 로프아웃 + 1-Ch RS485 역 데이터, 20km, SM, LC, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용 |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P 비디오 로프아웃 + 1-Ch 포워드 오디오, 20km, SM, LC, 1 개의 송신기와 1 개의 수신기를 포함하여, 쌍으로 사용 |
