제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE, RoHS, FCC
Model Number: LNK-QSFP28-FR1
지불 및 배송 조건
Minimum Order Quantity: 1PCS
가격: 협상 가능
Packaging Details: QSFP Fiber Transceiver Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
제품 이름: |
100G QSFP 트랜시버 |
온도 범위: |
0C~+70C |
전송거리: |
2KM |
사고 방식: |
1310nm |
자료 비율: |
100g |
접속구의 형태: |
두 부분으로 된 LC |
섬유 종류: |
단일 모드 |
보증: |
3년 |
제품 이름: |
100G QSFP 트랜시버 |
온도 범위: |
0C~+70C |
전송거리: |
2KM |
사고 방식: |
1310nm |
자료 비율: |
100g |
접속구의 형태: |
두 부분으로 된 LC |
섬유 종류: |
단일 모드 |
보증: |
3년 |

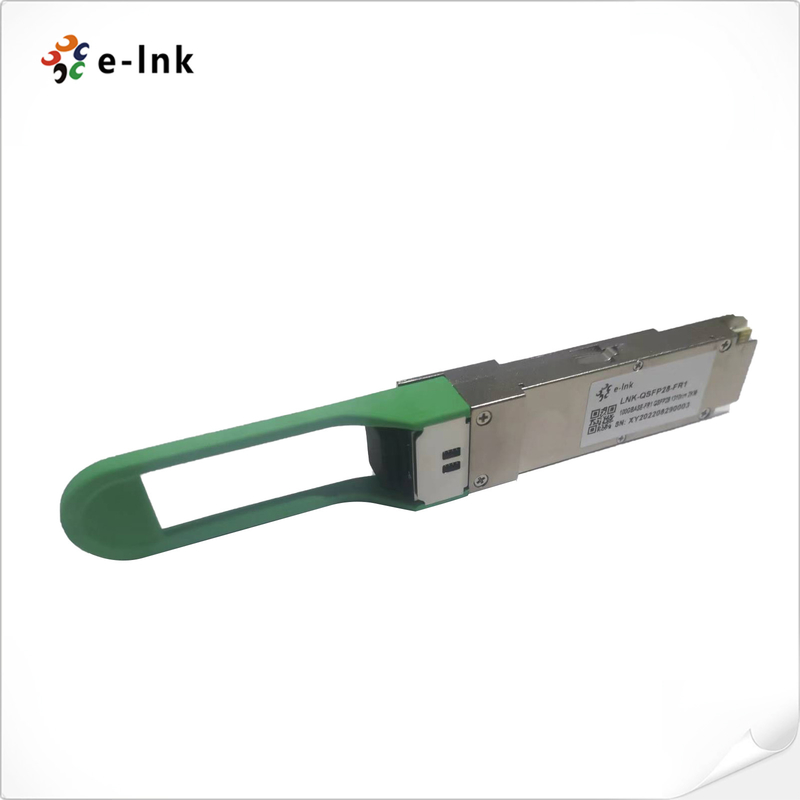

이 제품은 QSFP28 표준 (SFF-8636 Rev 2.10a) 및 IEEE802.3cu D3.2 100GBASE-FR1 표준에 적합합니다. 고속 I/O 전기 인터페이스 (CAUI-4) 및 단일 3 장이 있습니다.3V 공급 전압최대 전력 소모량은 4W이며 0~70 oC의 온도에서 작동할 수 있습니다.
1311nm EML 레이저와 PIN 수신기와 헤르메틱 밀폐 TO 기반 설계가 장착되어 있습니다.QSFP28 MSA 패키지는 듀플렉스 LC 커넥터와 디지털 진단 모니터링과 함께 두 개의 와이어 시리즈 인터페이스와 함께 제공됩니다.또한 모듈 내부에 KP4 FEC 종료가 있으며 단일 모드 섬유의 2km 범위를 지원합니다.
또한 이 제품은 EU 지침 2011/65/EU (RoHS 준수) 에 적합합니다.
표 1 추천된 운영 조건
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고문서 |
| 작동용 온도 | TOPR | 0 | - | 70 | oC | |
| 전원 공급 전압 | VCC | 3.135 | 3.3 | 3.465 | V | |
| 뜨거운 플러그에서 순간 최고 전류 | ICC_IP | - | - | 1600 | mA | |
| 핫 플러그에서 유지되는 최고 전류 | ICC_SP | - | - | 1320 | mA | |
| 최대 전력 분산 | PD | - | - | 4 | W | |
|
최대 전력 분산 저전력 모드 |
PDLP |
- |
- |
1.5 |
W |
|
| 신호율 | SR | - | 53.125 | - | GBd | |
| 제어 입력 전압 높은 | HIV | VCC*07 | - | VCC+03 | V | |
| 제어 입력 전압 낮은 | VIL | -0.3 | - | VCC*03 | V | |
| 두 개의 와이어 직렬 인터페이스 클럭 속도 | - | - | - | 400 | kHz |
표 2송신기의 광적 사양
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고문서 |
| 파장 | λC | 1304.5 | 1311 | 1317.5 | nm | |
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 평균 광학 발사 전력 | POUT | - 3번1 | - | 4 | dBm | 1 |
| OFF 송신기의 평균 발사 전력 | POUT_OFF | - | - | -15 | dBm | |
| 멸종 비율 | 응급실 | 3.5 | - | - | dB | |
| 외부 광적 변조 대폭 (OMAouter) | OMAouter | - | - | 4.2 | dBm | |
|
외부 광적 변조 대폭 (OMAouter) TDECQ <1.4 dB의 경우 1.4 dB ≤TDECQ ≤3.4 dB의 경우 |
OMAouter |
-0.1 -1.5+TDECQ |
- |
- |
dBm |
|
| 송신기와 분산 눈 닫기 | TDECQ | - | - | 3.4 | dB | |
| PAM4 (TECQ) 를 위한 송신기 눈 닫기 | TECQ | - | - | 3.4 | dB | |
| TECQ - TECQ | - | - | - | 2.5 | dB | |
| 오버/아nder-shoot | - | - | - | 22 | % | |
| 송신기 전력 이동 | - | - | - | 2 | dBm | |
| RIN17.1OMA | RIN | - | - | -136 | dB/Hz | |
| 광적 회귀 손실 허용 | ORLT | - | - | 17.1 | dB | |
| 송신기 전환 시간 | - | - | 17 | ps | ||
| 송신기의 반사력 | TR | - | - | -26 | dB |
표 3 수신기의 광적 사양
| 매개 변수 | 기호 | 미네 | 전형적 | 맥스 | 단위 | 참고문서 |
| 파장 | λC | 1304.5 | 1311 | 1317.5 | nm | |
| 손해 제한값 | 5 | - | - | dBm | ||
| 평균 수신 전력 | -7번1 | - | 4 | dBm | 1 | |
| 수신 전력 (OMAouter) | RP | - | - | 4.2 | dBm | |
| 수신기 반사율 | RR | - | - | -26 | dB |
| 매개 변수 | 범위 | 정확성 | 단위 | 캘리브레이션 |
| 온도 | 0~70 | ±3 | oC | 내부 |
| 전압 | 0에서 VCC로 | ±3% | V | 내부 |
| Tx 비아스 전류 | 0에서 100까지 | ±10% | mA | 내부 |
| Tx 출력력 | -3.1에서 +4 | ±3 | dB | 내부 |
| Rx 전원을 받습니다 | -7.1에서 +4 | ±3 | dB | 내부 |
우리의 QSFP 섬유 송수신기는 우리의 고객에게 안전하고 안전한 배달을 보장하기 위해 신중하게 포장됩니다.각 송신기는 운송 중에 발생할 수 있는 손상으로부터 보호하기 위해 개별적으로 반 정적 포장에 싸여 있습니다..
그 후 트랜시버는 사용 설명서와 설치 가이드와 같은 필요한 액세서리와 함께 견고하고 내구성 있는 고판 상자에 배치됩니다.상자 는 운송 도중 손해 를 입거나 손상 을 방지 하기 위해 단단 한 테이프 로 봉인 됩니다.
우리 는 고객 의 특정 필요 를 충족 시키기 위해 여러 가지 배송 옵션 을 제공합니다. 우리 의 표준 배송 방법 은 DHL, FedEx, UPS 와 같은 평판 좋은 택배 를 통해서 입니다.급속한 배송을 필요로 하는 고객, 우리는 또한 추가 비용으로 익스프레스 배달 서비스를 제공합니다.
국제 운송품의 경우, 우리는 모든 필요한 세관 양식과 서류가 정확하고 적시에 작성되어 원활한 세관청사를 촉진하도록 보장합니다.
QSFP Fiber Transceivers에서 우리는 고객에게 안전하고 신속한 제품을 공급하는 것을 우선 순위에 두고 있습니다.우리는 최고의 포장 및 배송 서비스를 제공하여 고객들에게 번거로움이 없는 경험을 보장하기 위해 노력합니다..
| 제1부 | 적용 | 데이터 비율 | 레이저 소스 | 섬유 종류 |
|
LNK-QSFP28-FR1 |
100GBASE-FR1 |
100GE (53.125 GBd) |
1311nm EML |
SMF |
