제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001 / CE / RoHS / FCC
모델 번호: E-Link SFP-BIDI
지불 및 배송 조건
최소 주문 수량: 1Pair
가격: Negotiate
포장 세부 사항: 광섬유 액세서리 표준 카톤 포장
배달 시간: 1-3일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000000pcs/월
자료 비율: |
기가비트 이더넷1.25G |
바이어스 전류: |
0~100mA |
작업 온도: |
0 ~ +70 |
곡률 반경: |
≥40mm |
송신 전력: |
-5 ~ 0dBm |
rx 전원: |
-23 ~ -3dBm |
자료 비율: |
기가비트 이더넷1.25G |
바이어스 전류: |
0~100mA |
작업 온도: |
0 ~ +70 |
곡률 반경: |
≥40mm |
송신 전력: |
-5 ~ 0dBm |
rx 전원: |
-23 ~ -3dBm |

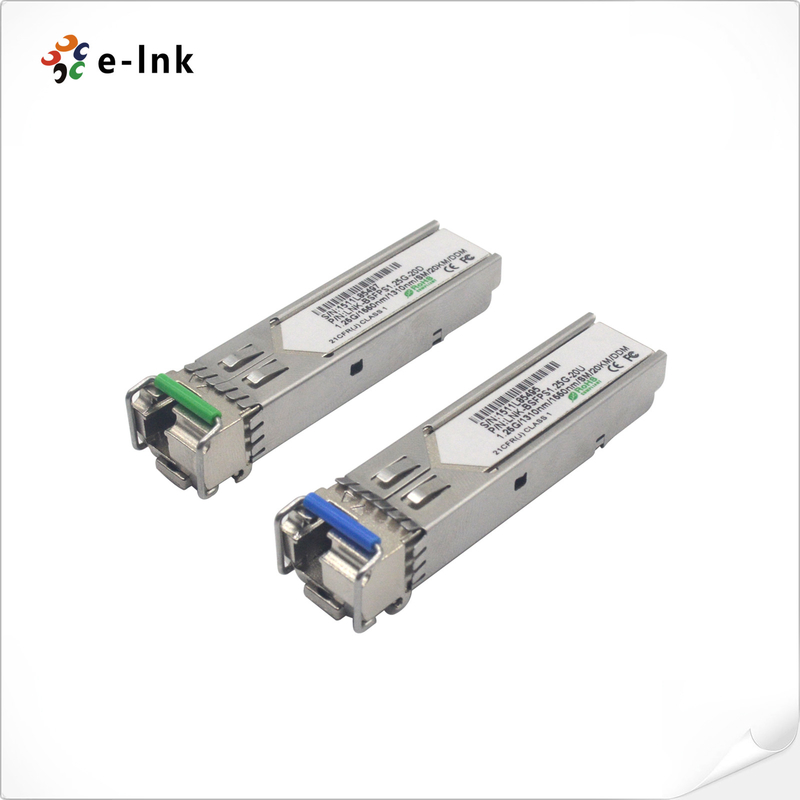

1.25Gbps SFP 양방향 송신기, 20km 도달 1310nm TX / 1490nm RX
광섬유 용품장점:
SFP-BIDI 트랜시버는 고성능, 이중 데이터 속도를 지원하는 비용 효율적인 모듈입니다.
1.25Gbps/1.0625Gbps와 SMF로 20km 전송 거리가 있습니다.
트랜시버는 세 개의 섹션으로 구성됩니다: DFB 레이저 송신기, 통합 된 PIN 광 다이오드
트랜스 임피던스 전 증폭기 (TIA) 와 MCU 제어 장치로 모든 모듈은 I 클래스 레이저를 만족합니다.
안전 요구사항
트랜시버는 SFP 멀티 소스 계약 (MSA) 및 SFF-8472에 호환됩니다.
정보, SFP MSA 참조
모듈 블록 다이어그램
적용
기술 매개 변수
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 | 참고문서 | ||
| 송신기 | ||||||||
| 중앙 파장 | λc | 1290 | 1310 | 1330 | nm | |||
| 스펙트럼 너비 (-20dB) | ∆λ | 1 | nm | |||||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||||
| 평균 출력 전력 | 파우트 | -5 | 0 | dBm | 1 | |||
| 멸종 비율 | 응급실 | 9 | dB | |||||
| 광학 상승/하락 시간 (20%~80%) | tr/tf | 0.26 | ns | |||||
| 데이터 입력 스윙 미분 | VIN | 400 | 1800 | mV | 2 | |||
| 입력 차차 저항 | ZIN | 90 | 100 | 110 | 오 | |||
| TX 비활성화 | 비활성화 | 2.0 | Vcc | V | ||||
| 활성화 | 0 | 0.8 | V | |||||
| TX 오류 | 잘못 | 2.0 | Vcc | V | ||||
| 정상 | 0 | 0.8 | V | |||||
| 수신기 | ||||||||
| 중앙 파장 | λc | 1470 | 1490 | 1510 | nm | |||
| 수신기 감수성 | -23 | dBm | 3 | |||||
| 수신기 과부하 | -3 | dBm | 3 | |||||
| 부채가 적립된 경우 | 로스D | -24 | dBm | |||||
| LOS 주장 | 로스A | -35 | dBm | |||||
| LOS 히스테레스 | 1 | 4 | dB | |||||
| 데이터 출력 스윙 미분 | 보트 | 400 | 1800 | mV | 4 | |||
| 로스 | 높은 | 2.0 | Vcc | V | ||||
| 낮은 | 0.8 | V | ||||||
타이밍 및 전기
| 매개 변수 | 기호 | 분 | 전형적 | 맥스 | 단위 |
| Tx 비활성화 음수 시간 | t_on | 1 | ms | ||
| Tx 비활성화 확인 시간 | t_off | 10 | μs | ||
| 초기화 시간, Tx 오류 재설정 포함 | t_init | 300 | ms | ||
| Tx 오류 확인 시간 | t_fault | 100 | μs | ||
| Tx 재설정 비활성화 | t_reset | 10 | μs | ||
| LOS 주장 시간 | t_loss_on | 100 | μs | ||
| LOS 소멸 시간 | t_loss_off | 100 | μs | ||
| 일련 ID 시계 속도 | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - 높은 | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - 낮은 | VL | 0.8 | V |
진단 사양
| 매개 변수 | 범위 | 단위 | 정확성 | 캘리브레이션 |
| 온도 | 0에서 +70 | °C | ±3°C | 내부 / 외부 |
| -40에서 +85 | ||||
| 전압 | 30.0에서 36 | V | ±3% | 내부 / 외부 |
| 비아스 전류 | 0에서 100까지 | mA | ±10% | 내부 / 외부 |
| TX 파워 | -5대0 | dBm | ±3dB | 내부 / 외부 |
| RX 전력 | -23에서 -3 | dBm | ±3dB | 내부 / 외부 |
