제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

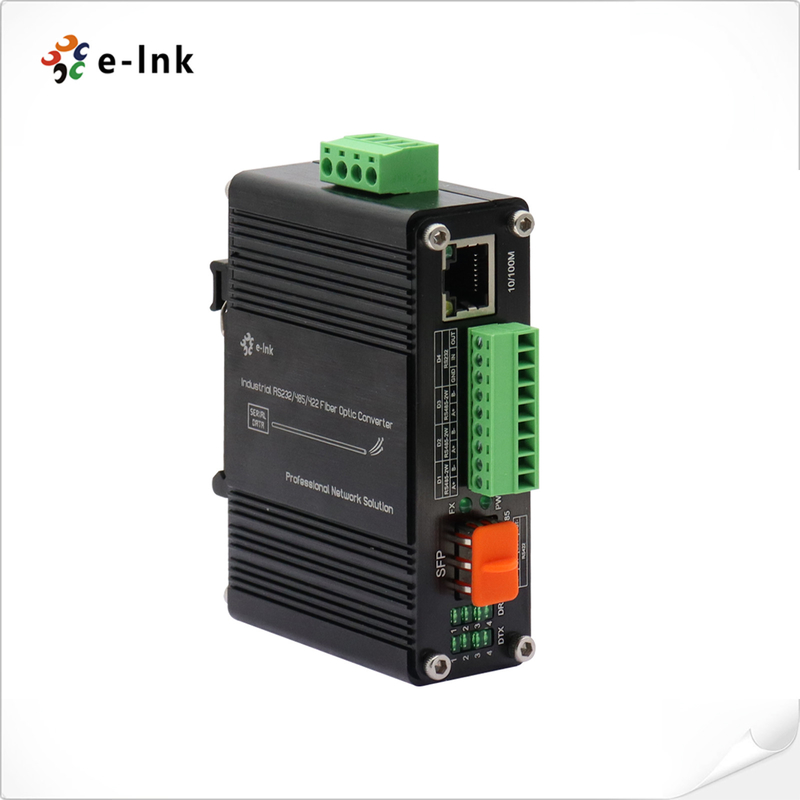

미니 산업용 10/100Base-T에서 100Base-X SFP 섬유 이더넷 미디어 변환기
이더넷 미디어 변환기특징
1 x 10/100BASE-T RJ45 포트 자동 MDI / MDI-X 기능
1 x SFP 포트, 100Base-FX
1 x RS232/RS485/RS422 일련 포트
전체 / 반 듀플렉스, 자동 협상을 지원합니다
IEEE 802.3az 에너지 효율 이더넷 (EEE)
네트워크 진단용 광범위한 LED 표시기
부전 및 정적 보호 장치
12~48VDC 터미널 블록 전력 입력
DIN-Rail 및 벽에 장착 된 설치를 지원합니다.
-40°C에서 75°C까지 환경적으로 단단한
(-40°F ~ 167°F) 작동 온도
전반적인 설명
LNK-IMCRS1100-SFP는 외부 SFP 모듈과
EN55022 표준을 충족합니다.
-40°C ~ +75°C. LNK-IMCRS1100-SFP는 10/100Base-T 및 100Base-X SFP 및 RS232/RS485/RS422을 지원합니다.
일련 데이터. 이더넷 포트는 하프 듀플렉스 및 풀 듀플렉스 모드를 지원합니다. 사용자는 다른 유형의
SFP 모듈 (일 모드 / 멀티 모드 섬유, 1/2 코어) 필요에 따라 표준 RS232/RS485/RS422을 변환합니다.
신호 / RJ45 데이터를 광섬유 링크로 멀티모드 광섬유에서 2km까지 신호를 확장하고 80km까지
단일 모드 섬유
기술 지표
| 이더넷 | |
| 표준 | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az 에너지 효율 이더넷 (EEE) | |
| 처리 유형 | 저장 및 전달 |
| 전향 필터 속도 | 14,880pps (10Mbps) |
| 148800pps (100Mbps) | |
| 패킷 버퍼 메모리 | 1 Mbit |
| 최대 패킷 길이가 | 9K 바이트 |
| 주소 테이블 크기 | 2K MAC 주소 |
| 인터페이스 | |
| 이더넷 포트: | 1 x RJ45 |
| 광 포트: | 1 x SFP 100Base-FX |
| 일련 포트 | 1 x RS232/RS485/RS422 산업 터미널 |
| RS232/RS485/RS422 | |
| 일련 인터페이스 | 산업 터미널 |
| 신호 포트 | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H는 1Ch 고속 RS422로 그룹화 될 수 있습니다. |
| 보드율 | RS485/RS422/RS232:4800-460800 |
| 표준 | EIA/TIA RS232/485/422 |
| 일련 거리 | RS232: 15미터, RS485/422: 1000미터 |
| 비율 | 최대 2Mbps |
| RS-232 | TXD, RXD, GND - 양방향 |
| RS-485 | D+, D-, GND - 양방향 |
| 정적 보호 | 15KV 전기 정적 충전 (ESD) 보호 |
| 전압 보호 | 1500W/초 전압 보호 |
| 전기 및 기계 | |
| 입력 전력 | 12~48VDC, 4핀 단말기 블록 |
| 전력 소비 | 3W 맥스 |
| 크기 (WxDxH) | 95 x 70 x 30mm |
| 무게 | 0.25kg |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션: | DIN-Rail / 벽에 장착 |
| LED 표시기 | |
| PWR | 전력 상태 |
| 외환 | 데이터 링크 상태 |
| 10/100M | 이더넷 상태 |
| DTX 1 2 3 4 | 일련 데이터 상태 |
| DRX 1 2 3 4 | 일련 데이터 상태 |
| 환경 | |
| 작동 온도: | -40°C ~ 75°C (-40°F ~ 167°F) |
| 저장 온도: | -40°C ~ 85°C (-40°F ~ 185°F) |
| 상대 습도: | 5%~95% 비연결성 |
| MTBF | > 200만 시간 |
| 규제 승인 | |
| ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, A급 EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2:2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (올림) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8:2009 (PFMF) | |
적용
주문 정보
| 모델 | 설명 |
| LNK-IMCRS1100-SFP | 미니 산업용 10/100Base-T에서 100Base-X SFP 유선 이더넷 미디어 변환기 1Ch RS232/RS485/RS422 |
| SFP 옵션 | SFP 옵션. SFP 옵션 페이지 (산업 SFP) 에서 SFP 옵션을 선택하십시오. |
| SFP 모듈은 별도로 구매해야 합니다. | |
| 장착 옵션 | 기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함됩니다. |
| 전원 옵션 | 24W/1A 24VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
| 전원 공급은 별도로 구입해야 합니다. |
