제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE
Model Number: LNK-FCAN01
문서: E-link LNK-FCAN Industrial ....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH):: |
133mm×120mm×50mm |
Weight: |
0.75KG |
Installation: |
35mm DIN-Rail, Wall Mounting |
Casing: |
IP40 protection, Aluminum case |
Working Temperature: |
-40°C ~ 85°C |
Fiber Type: |
FC/SC/ST (FC in default) |
Maximum transmission distance: |
2Km |
Dimensions (LxWxH):: |
133mm×120mm×50mm |
Weight: |
0.75KG |
Installation: |
35mm DIN-Rail, Wall Mounting |
Casing: |
IP40 protection, Aluminum case |
Working Temperature: |
-40°C ~ 85°C |
Fiber Type: |
FC/SC/ST (FC in default) |
Maximum transmission distance: |
2Km |

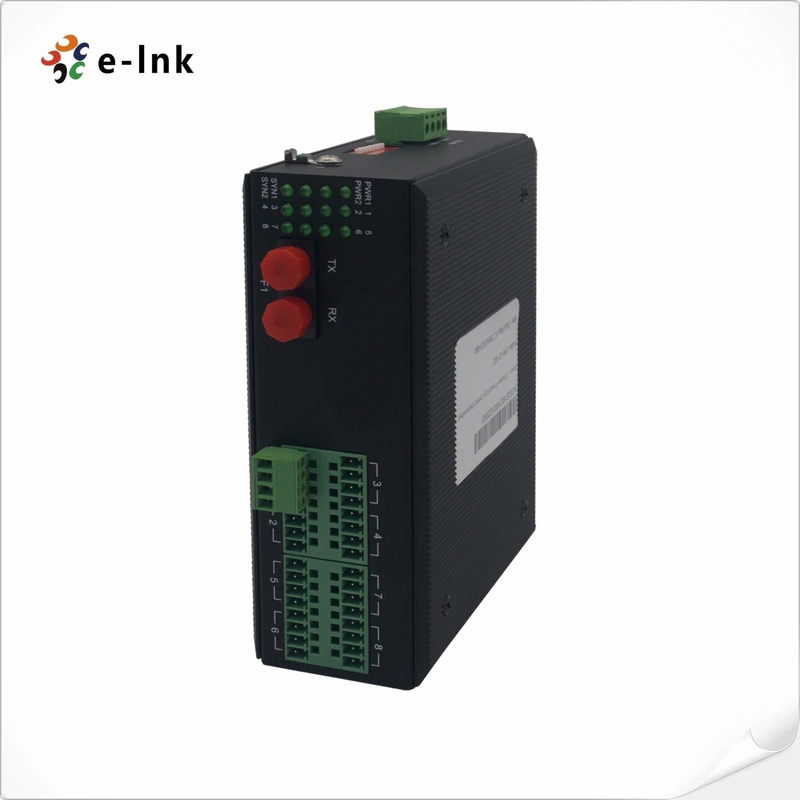

산업용 1-2Ch CAN 버스오프틱 변환기
P제품 장점
·독립적인 지적 재산권에 기반한 통합 회로;
·1~2개의 CAN 버스 인터페이스와 1개의 광 포트를 제공해야 합니다.
·CAN 데이터는 완전히 투명합니다. baud 속도는 자기 적응이 가능하며 설정이 필요하지 않습니다.
·CAN 인터페이스 최대 노드 수가 128; CAN 인터페이스 최대 속도는 0-1Mbps
·CAN 인터페이스 속도는 국제 CAN1.0 및 CAN2.0 표준을 준수합니다.
·광범위한 AC / DC 입력을 지원, 내부 고립을 지원, 불필요한 이중 전력 입력, 전원 공급 지원 과부하 보호, 반전 보호
기술 지표
|
광섬유 |
|
|
멀티 모드 섬유:50/125um, 62.5/125um |
|
|
최대 전송 거리 |
2Km |
|
파장 |
850/1310nm |
|
전송 전력 |
멀티모드 850nm: -18dBm 멀티모드 1310nm: -25dBm |
|
수신기 민감도 |
-40dBm~-28dBm |
|
섬유 종류 |
FC/SC/ST (FC 채무불이행) |
|
단일 모드 섬유: 9/125um |
|
|
전송 거리 |
20~120km |
|
파장 |
1310/1550nm |
|
전송 전력 |
≥-9dBm |
|
수신기 민감도 |
-40dBm~-28dBm |
|
섬유 종류 |
FC/SC/ST (FC 채무불이행) |
|
CAN 버스 인터페이스 |
|
|
조약 |
국제 CAN1을 준수합니다.0, CAN2.0 표준 |
|
No. 항구 |
1 (LNK-FCAN01) 또는 2 (LNK-FCAN02) |
|
라te |
0~1000Kbps |
|
물리적 인터페이스 |
산업 터미널 |
|
CAN 신호 |
CAN_H, CAN_L, GND |
|
전원 공급 |
|
|
Power 입력 |
AC7V~50CDC955V |
|
전력 소비 |
≤2W |
|
액세스 터미널 |
4핀 5.08mm 피치 플러그인 터미널 |
|
작업 환경 |
|
|
작업 온도 |
-40°C ~85°C |
|
S토레이지 온도 |
-40°C ~85°C |
|
작업 습도 |
5%~95% (집화 없이) |
|
MTBF |
>1001000시간 |
|
기계: |
|
|
차원 (WxDxH) |
133mm × 120mm × 50mm |
|
껍질 |
IP40 보호알루미늄 케이스 |
|
설치 |
35mm DIN-Rail, 벽에 장착 |
|
무게 |
00.75kg |
전반적인 설명
CAN-to-fiber 변환기는 모든 전송 속도 (전달 속도):0-1Mbps를 지원합니다.CAN 광섬유 변환기는 CAN 버스 신호를 광 신호로 변환하고 광섬유로 전송할 수 있습니다., 이는 CAN 버스 통신 거리를 확장시키는 효과를 가지고 있습니다. 동시에 광섬유 통신의 사용은 전자기 간섭 문제를 해결합니다.지상 반지 간섭 및 번개 손상.
적용의정
주문 정보
|
모델 |
설명 |
|
산업용 1Ch CAN-to-fiber 변환기 |
|
|
LNK-FCAN01 |
산업용 1Ch CAN BUS 유선 미디어 변환기:멀티모드이중 섬유,FC2km |
|
LNK-FCAN01-20 |
산업용 1Ch CAN BUS 유선 미디어 변환기:단일 모드이중 섬유,FC, 20KM |
|
LNK-FCAN01S-20 |
산업용 1Ch CAN BUS 유선 미디어 변환기:단일 모드,단일 섬유,FC20km |
|
산업용 2Ch CAN-to-fiber 변환기 |
|
|
LNK-FCAN02 |
산업용 2Ch CAN BUS 유선 미디어 변환기:멀티모드이중 섬유,FC2km |
|
LNK-FCAN02- 20 |
산업용 2Ch CAN BUS 유선 미디어 변환기:단일 모드이중 섬유,FC, 20KM |
|
LNK-FCAN02S-20 |
산업용 2Ch CAN BUS 유선 미디어 변환기:단일 모드,단일 섬유,FC20km |
|
참고*: 기본 FC 섬유 연결 장치, SC, ST 선택 |
|
