제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE
Model Number: LNK-M24G-1F2-20
문서: E-link LNK-M24G-1F2-20 Mini....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～80℃ |
Power: |
5-15 VDC |
Optical transmission bandwidth: |
270MHz～12GHz |
Supported Resolution: |
2160p/4k@120,8k@60Hz |
Input: |
2 x 12G-SDI on BNC |
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～80℃ |
Power: |
5-15 VDC |
Optical transmission bandwidth: |
270MHz～12GHz |
Supported Resolution: |
2160p/4k@120,8k@60Hz |
Input: |
2 x 12G-SDI on BNC |
제품 장점
► 지원 SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD)
► 통합 리클로커 잠금 에 SMPTE 속도 의 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 Divide-by-1.001 하위 속도 및 270 Mbps
► 직접 호환24G/12G/6G/3G-SDI 카메라 시스템
► 산업용 애플리케이션을 위한 터미널 블록 전원 입력
► 핫 스와핑 및 핫 플러깅 지원
► 완전 디지털 비압축 방송 레벨 전송;
► 슈퍼 광학 다이내믹 레인지 및 조정 불필요;
► 광섬유 WDM/CWDM/DWDM 기술;
► 지원 2160p/4k@120, 8k@60,1080P,1080I,720P.
기술 지표
|
형식 |
지원 UHD-2 또는 24G UH D-SDI, SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) 및 ST-259(SD) |
|
호환 |
호환 와 DVB-ASI 및 AES10 (MADI) |
|
입력 |
2 x 12G-SDI on BNC |
|
광섬유 케이블 |
1 x 24G-SDI 2*LC 광섬유 |
|
출력 |
2x 12G-SDI on BNC |
|
지원 해상도 |
HDTV 2160p/4k@120,8k@60, 1080P, 1080I, 720P |
|
해상도 범위 |
2160p/4k@120,8k@60Hz |
|
입력 케이블 사양 |
≤70m@12G SDI Belden 1694A |
|
출력 케이블 사양 |
≤70m@12G SDI Belden 1694A |
|
광 전송 대역폭 |
270MHz～12GHz |
|
전원 |
5-15 VDC |
|
전력 소비 |
2 W (최대) |
|
치수 (LxWxH) |
80 x 40 x 20 (mm) |
|
보관 온도 |
-40℃～80℃ |
|
작동 온도 |
-40℃～85℃ |
개요

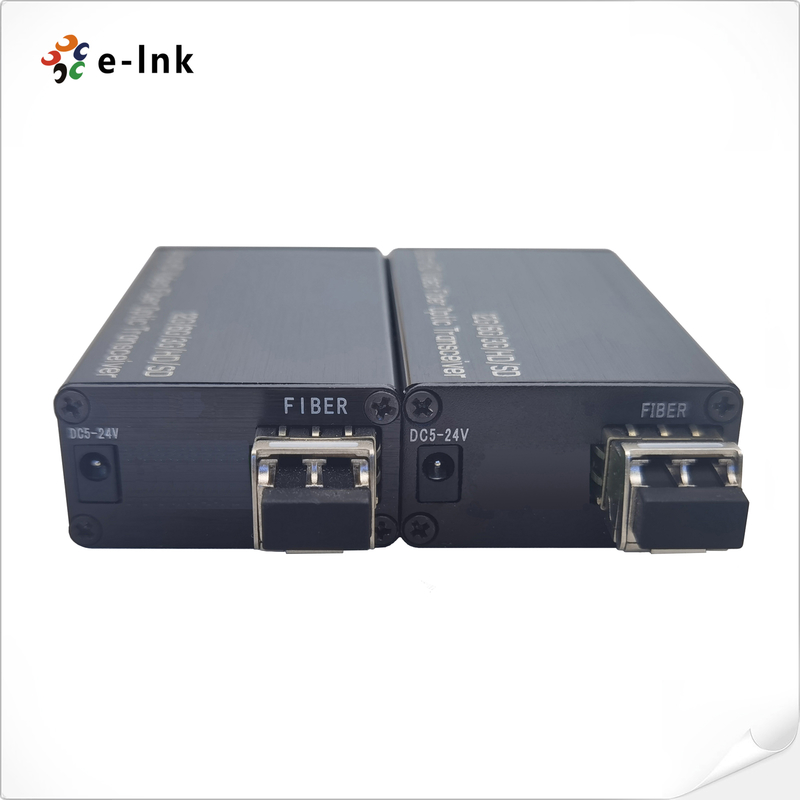

LNK-M24G-1F2 시리즈 미니 타입 24G-SDI 광섬유 컨버터 지원 2채널 12G 비디오 (오디오 포함) 광섬유 케이블을 통해 전송됩니다. E-link 24G 비디오 over Fiber 컨버터는 HDTV 2160p/4k@120, 8k@60, 1080P,1080I, 720P.
응용 분야
► 비디오 제작
► 방송
► 캠코더
► 스튜디오 간
► 후반 작업
► 라이브 이벤트
► 의료 영상 디스플레이
► 모바일 비디오
► 24G/12G/6G/3G/HD/SD-SDI 라우팅
► 24G/12G/6G/3G/HD/SD-SDI CCTV
주문 정보
|
모델 |
설명 |
|
LNK-M24G-1F2-20 |
미니 타입 24G-SDI to Fiber 컨버터, 2Ch 12G-SDI 비디오, 1*24G SFP(2*LC) 광섬유 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용 |
