제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE
Model Number: LNK-CWDM-SFP3G
문서: E-link LNK-CWDM-SFP3G-XX40 ....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
0°C to 70°C (32°F to 158°F) |
Max. Distance: |
40 km |
Weight: |
0.025Kg |
Part Number: |
LNK-CWDM-SFP3G-XX40 |
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
0°C to 70°C (32°F to 158°F) |
Max. Distance: |
40 km |
Weight: |
0.025Kg |
Part Number: |
LNK-CWDM-SFP3G-XX40 |
제품 장점
► SMPTE 297-2006 호환 기능
► 50 Mbps ~ 2.97 Gbps 속도
► 3G-SDI의 경우 최대 40km 거리
► SD-SDI, HD-SDI 및 3G-SDI용 비디오 병리 패턴 지원
► 18 파장 CWDM DFB 송신기
► 핫 플러그 가능 SFP 풋프린트
► SFP MSA 준수
► I2C 인터페이스를 통해 디지털 진단 기능 사용 가능
► 단일 +3.3V 전원 공급 장치
► 낮은 전력 소비
► 작동 온도: 0 ~ +70°C
► RoHS 준수 및 무연
기술 지표
|
Part 번호 |
LNK-CWDM-SFP3G-XX40 |
|
폼 팩터 |
비디오 SFP 트랜시버 |
|
Data 속도 |
3 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber 유형 |
SMF |
|
최대 거리 |
40 km |
|
Optical 구성 요소 |
DFB/PIN |
|
송신기 전력 |
-2 ~3 dBm |
|
Extinction 비율 |
>6 dB |
|
수신기 감도 |
< -20 dBm |
|
Receiver 과부하 |
>-3 dBm |
|
커넥터 |
듀플렉스 LC |
|
Digital 진단 모니터링 (DDM) |
Support 기본값 |
|
무게 |
0.025Kg |
|
작동 온도 |
0°C ~ 70°C (32°F ~ 158°F) |
개요

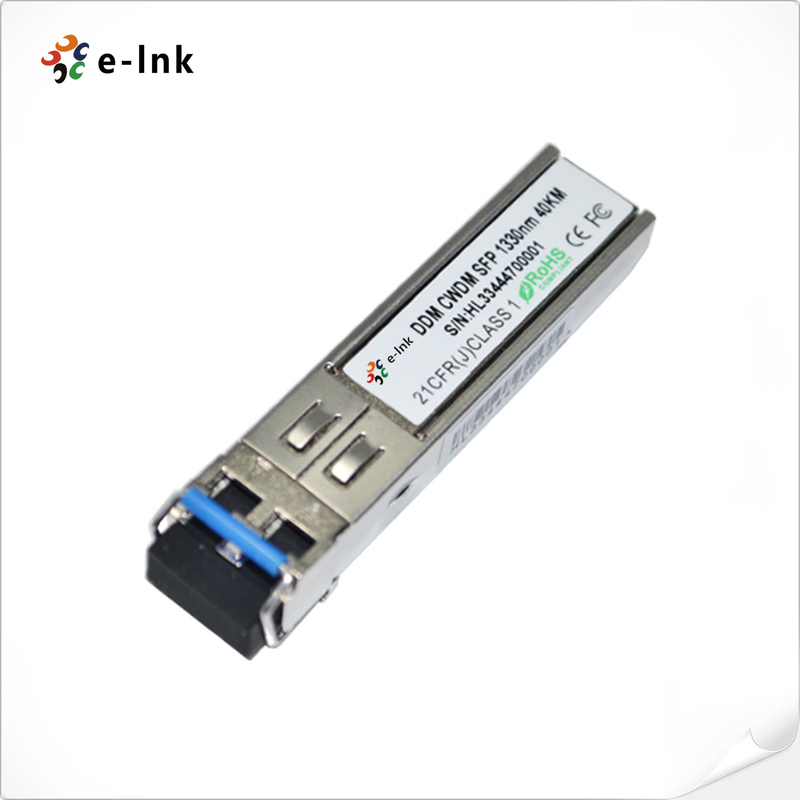

E-link LNK-CWDM-SFP3G-XX40은 단일 모드 광섬유(SMF)를 통한 장거리 비디오 전송 응용 분야를 위한 고성능, 비용 효율적인 3G-SDI CWDM 광 트랜시버 모듈입니다. 50Mbps에서 2.97Gbps까지의 데이터 속도를 제공하며 SMPTE 259M, SMPTE 344M, SMPTE 292M 및 SMPTE 424M 직렬 속도에 대한 SDI 병리 패턴이 있는 경우에도 견고한 성능을 위해 특별히 설계되었습니다.
응용 분야
주문 정보
|
모델 |
설명 |
|
LNK-CWDM-SFP3G-2740 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-2940 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3140 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3340 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3540 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3740 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3940 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4140 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4340 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4540 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4740 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4940 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5140 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5340 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5540 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5740 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5940 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-6140 |
3Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1610nm, 40km, LC, DDMI, MSA |
