제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE
Model Number: LNK-MHD
문서: E-link LNK-MHD Series Mini ....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature: |
-20℃～+70℃ |
Dimensions (LxWxH): |
79 x 27 x 18 mm |
Mounting Options: |
Desktop |
Shipping weight: |
0.5KG/pair |
Fiber interface: |
Simplex LC |
Operating Temperature: |
-20℃～+70℃ |
Dimensions (LxWxH): |
79 x 27 x 18 mm |
Mounting Options: |
Desktop |
Shipping weight: |
0.5KG/pair |
Fiber interface: |
Simplex LC |
제품 장점
► 각 채널은8채널 오디오 내장
► 신호 무결성을 보장하기 위한 자동 케이블 이퀄라이제이션
► 자동 리클로킹 270Mbit/s - 1.48Gbit/s
► HD-SDI 카메라 시스템과 직접 호환
► 최대 80km의 장거리 전송 기능
► 단자대 전원 입력; Hot 스왑 및 핫 플러그;
► 완전 디지털 비압축 방송 레벨 전송;
► Super 광학 다이나믹 레인지 및 조정 불필요;
► Fiber 광학 WDM/CWDM/DWDM 기술;
► 산업 수준의 초광범위 온도 범위 (-20℃~+70℃), 다양한 환경에 적응 가능;
기술 지표
|
광섬유 인터페이스 |
|
|
광섬유 인터페이스 |
Simplex LC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
일반:1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트율 |
최대 1.48Gb/s |
|
차동 이득 (10%～90% APL) |
<1% |
|
비디오 SDI 표준 |
270Mbps (SD-SDI) |
|
1.485Gbps (HD-SDI) |
|
|
전기적 특성 |
|
|
전원 어댑터 |
5V DC, Type-C 인터페이스 |
|
전력 소비 |
<3W |
|
LED 표시기 |
|
|
SDI |
SDI 비디오 |
|
P/T |
전원 공급 장치 |
|
기계적 특성 |
|
|
크기 (LxWxH) |
79 x 27 x 18 mm |
|
Weigt |
0.5KG/쌍 |
|
케이스 |
알루미늄 케이스 |
|
장착 옵션 |
데스크탑 |
|
환경 |
|
|
작동 온도 |
-20℃～+70℃ |
|
보관 온도 |
-40℃～+80℃ |
|
작동 습도 |
5%~90% 비응축 |
|
보관 습도 |
5% ~ 90% 비응축 |
|
MTBF |
≥100000 시간 |
개요

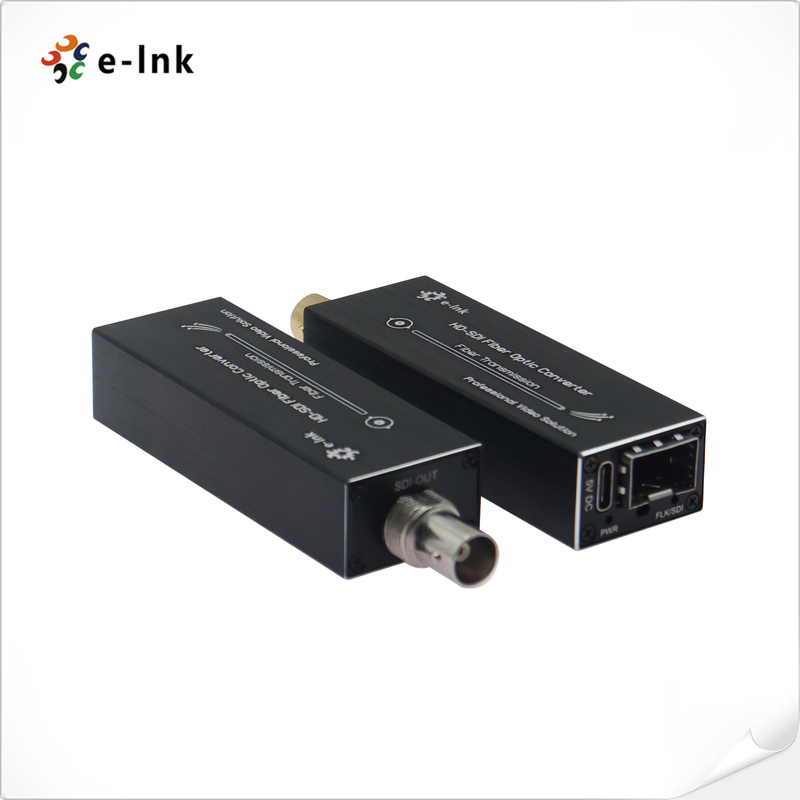

LNK-MHD 시리즈미니 HD-SDI 광섬유연장기 는 1 채널을 지원합니다.HD-SDI비디오 (오디오 내장) 신호는 광섬유 케이블을 통해 전송됩니다. E-linkHD-SDI 광섬유 컨버터는HD-SDI 신호를 위해 송신기 1개와 수신기 1개를 포함합니다. 컴팩트한 크기로 다른 장치에 쉽게통합 할 수 있습니다.It’s 감시 및 방송 분야에서 널리 사용됩니다.
응용 분야
주문 정보
|
모델 |
설명 |
|
LNK-MHD-MM |
미니 HD-SDI - 광섬유 컨버터, MMF, LC 광섬유 커넥터 500미터, 송신기 및 수신기 포함, 쌍으로 사용 |
|
LNK-MHD-20 |
미니 HD-SDI - 광섬유 컨버터, SMF, LC 광섬유 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용 |
