제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE
Model Number: LNK-3GSDI-4V1DT
문서: E-link LNK-SDI-4V 4CH 3G-SD....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
제품 장점
∙4 채널3G광섬유로 HD-SDI 비디오 전송
∙신호 무결성을 보장하기 위한 자동 케이블 평형
∙자동 재클로킹 270Mbit/s - 1.48Gbit/s-3Gbit/s
∙직접 호환되는3G/HD-SDI 카메라 시스템 및 지원 4Ch 루프 출력
∙길게 전송최대 20km (12.5마일)(다른 거리 선택 사항)
∙지원4Ch 통산
∙완전 디지털 압축되지 않은 방송 레벨 전송
기술 지표
|
SDI 입력 |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI 및 통신/데이터컴 |
|
270Mbit/s - 1.48Gbit/s ∙ 3Gbit/s |
|
|
입력 번호: 4 |
|
|
반사 손실: >15DB |
|
|
평형: 0-150m @3Gb/s |
|
|
커넥터:BNC |
|
|
광학 |
채널: 1 |
|
타입: 단일 모드 |
|
|
전송 거리: 20km (다른 거리 선택 사항) |
|
|
반사 손실: > 15dB |
|
|
디더링: < 0.2UI |
|
|
커넥터:FC/UPC (SC)LC, ST 선택 사항) |
|
|
SDI 출력 |
출력 번호:4 |
|
신호 수준: 800mV |
|
|
상승/하락 시간: 200ps 표시 |
|
|
초과: < 10% 진폭 |
|
|
반사 손실: >15dB |
|
|
디더링: < 0.2UI |
|
|
커넥터: 75Ω BNC |
|
|
데이터 |
1ChRS-485 (완전/반 듀플렉스) 및 NRZ, RZI 및 맨체스터를 지원 |
|
RS485에 최대 57600bps |
|
|
커넥터: 산업용 표준 나사 터미널 |
|
|
4Ch 통산: A, B, C, D |
|
|
전력 및 환경 표시 |
작동 온도: -10°C+55°C |
|
전력 입력: 1A@12VDC |
|
|
EMI/RFI: FCC 15부 A급, EU EMC 표준을 충족합니다. |
|
|
평균 문제 없는 시간: >100000시간 |
|
|
SDI 비디오 형식 지원 |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
전반적인 설명

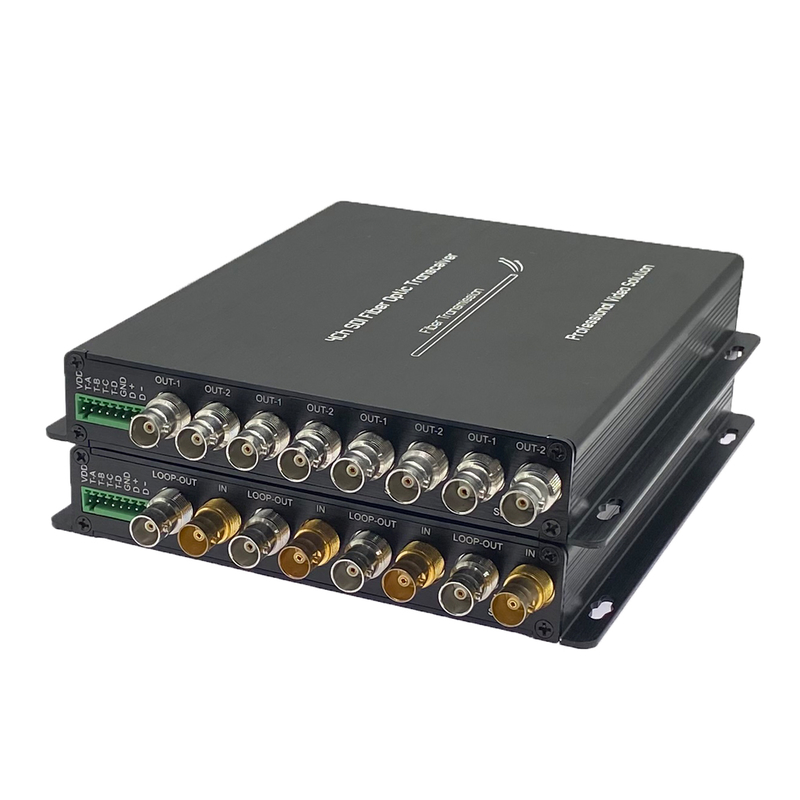

LNK-3GSDI-4V1DT 시리즈지원4채널 HD/3G-SDI표준 고화질 비디오 신호그리고 RS485과 Tally 신호싱글광섬유 케이블, E-Link3G-SDI화성 변환기 위 비디오는 1080P를 위한 하나의 송신기와 하나의 수신기를 포함한다3G-SDI신호, E-Link3G-SDI섬유 변환기가 전송할 수 있습니다4- Ch3G-SDI단일 광섬유를 통한 비디오 신호, 그리고 그것은 루프 출력, 4Ch Tally 및 역으로 R를 지원S485비디오 품질압축되지 않은 것방송수준입니다.∙이 약에 널리 사용방송 필드
적용
주문 정보
|
LNK-HDSDI-4V1D4T |
4- HD-SDI 비디오 루프 출력 +1Ch 뒤로RS485 + 4Ch통계, SM 20km,FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |
|
LNK-3GSDI-4V1D4T |
4- 3G-SDI 비디오 루프 출력+ 뒤로RS485 + 4Ch통계, SM 20km,FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |
