제품 세부 정보
원래 장소: 중국
브랜드 이름: E-Link
인증: ROHS,FCC,CE
모델 번호: LNK-IMCRS1100-SFP
문서: E9BYHY~L.PDF
지불 및 배송 조건
최소 주문 수량: 1 PC
가격: US$45~US$60 / Pcs
포장 세부 사항: 파이버 이더넷 미디어 변환기 표준 내보내기 패키지
배달 시간: 3 일로 일합니다
지불 조건: T/T, 웨스턴 유니온, 머니그램
공급 능력: 3000 PC / 달
일련의 거리: |
RS232 : 15 미터, RS485/422 : 1000 미터 |
무게: |
0.25kg |
입력 전원: |
12 ~ 48VDC, 4 핀 말단 블록 |
작동 온도: |
-40 ° C ~ 75 ° C (-40 ° F ~ 167 ° F) |
포장: |
알루미늄 케이스 |
장착 옵션: |
Din-Rail / Wall-Mount |
일련의 거리: |
RS232 : 15 미터, RS485/422 : 1000 미터 |
무게: |
0.25kg |
입력 전원: |
12 ~ 48VDC, 4 핀 말단 블록 |
작동 온도: |
-40 ° C ~ 75 ° C (-40 ° F ~ 167 ° F) |
포장: |
알루미늄 케이스 |
장착 옵션: |
Din-Rail / Wall-Mount |
∙1 x10/100BASE-T RJ45항구자동 MDI / MDI-X 기능
∙1xSFPport,100Base-FX
∙1 xRS232/RS485/RS422 일련 포트
∙풀/하프 듀플렉스, 자동 협상 지원
∙IEEE 802.3az 에너지 효율 이더넷 (EEE)
∙네트워크 진단용 확장 LED 표시기
∙장착된 전압 및 정적 보호
∙12~48VDC 터미널 블록 전력 입력
∙DIN-Rail & Wall-mount 설치를 지원합니다.
∙환경적으로 단단한-40°C ~75°C
∙(-40°F ~ 1°C)67°F) 작동 온도

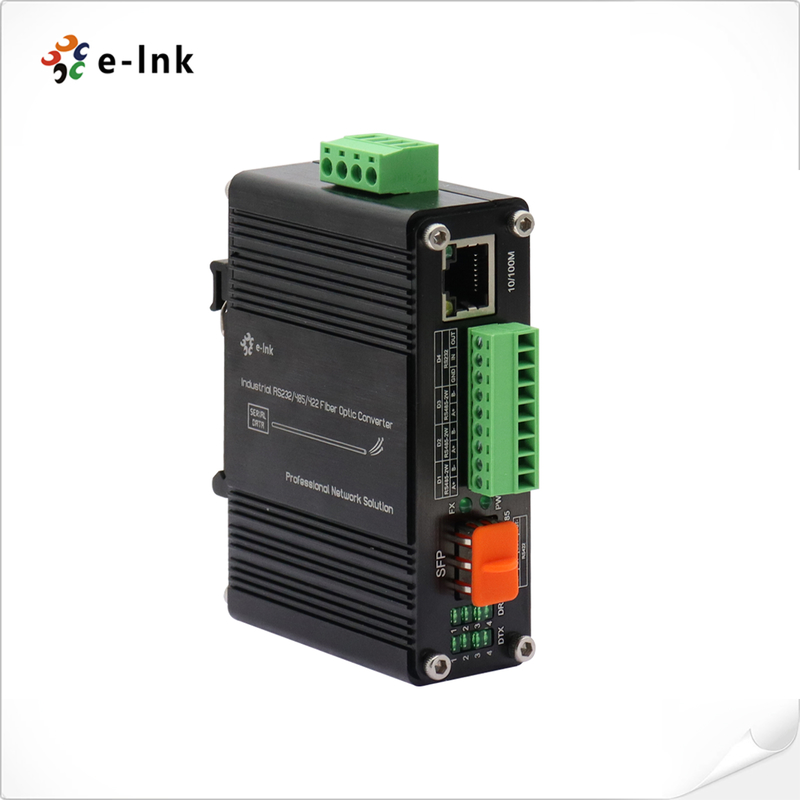

LNK-IMCRS1100-SFP는 외부 SFP 모듈을 지원하고 EN55022 표준을 충족하는 DIN 레일형 미디어 변환기입니다. 작업 온도 범위가 -40인 경화 된 제품입니다.°C에서 +75까지°C. LNK-IMCRS1100-SFP 지원 장치10/100Base-T그리고100Base-X SFP 및RS232/RS485/RS422 시리즈 데이터 이더넷 포트는 반 듀플렉스 모드와 풀 듀플렉스 모드를 모두 지원합니다.사용자들은 필요에 따라 다른 유형의 SFP 모듈 (일 모드 / 멀티 모드 섬유, 1/2 코어) 을 사용할 수 있습니다. 그건표준 RS232/RS485/RS4로 변환합니다.22신호 / RJ45 데이터광섬유 연결으로 신호를 2km까지 멀티모드 광섬유로, 80km까지 단일모드 광섬유로 확장합니다.
|
이더넷 |
|
|
표준: |
IEEE802.3 10Base-T |
|
IEEE8023u 100Base-TX/FX |
|
|
IEEE 802.3az 에너지 효율 이더넷 (EEE) |
|
|
처리 유형: |
저장하고...앞으로 |
|
전향 필터 속도: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
패킷 버퍼 메모리: |
1 Mbit |
|
맥스 패킷 길이가: |
9K 바이트 |
|
주소 테이블 크기 |
2K MAC 주소 |
|
인터페이스 |
|
|
이더넷 포트: |
1 x RJ45 |
|
광 포트: |
1 x SFP100Base-FX |
|
일련 포트 |
1 xRS232/RS485/RS422산업 터미널 |
|
RS232/RS485/RS422 |
|
|
일련 인터페이스 |
산업 터미널 |
|
신호 포트 |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H는 1Ch 고속 RS422로 그룹화 될 수 있습니다. |
|
B오드R먹었다 |
RS485/RS422/RS232:4800-460800 |
|
표준 |
EIA/TIA RS232/485/422 |
|
일련 거리 |
RS232: 15미터, RS485/422: 1000미터 |
|
비율 |
최대 2Mbps |
|
RS-232 |
TXD, RXD, GND -양방향 |
|
RS-485 |
D+, D-, GND -양방향 |
|
정적 보호 |
15KV 전기 정적 충전 (ESD) 보호 |
|
전압 보호 |
1500W/초 전압 보호 |
|
전기 및 기계 |
|
|
입력 전력: |
12~48VDC,4-핀 터미널 블록 |
|
전력 소비: |
3W 맥스 |
|
크기 (WxDxH): |
95 x70 x30 mm |
|
무게: |
0.25kg |
|
케이스: |
알루미늄 케이스 |
|
장착 옵션: |
DIN-Rail / 벽에 장착 |
|
모델 |
설명 |
|
LNK-IMCRS1100-SFP |
미니 산업용 10/100Base-T에서 100Base-X SFP 섬유 이더넷 미디어 변환기 1ChRS232/RS485/RS422 |
|
SFP 옵션 |
SFP 옵션. 우리의 SFP 옵션 페이지에서 당신의 SFP를 선택 (산업 SFP). |
|
SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함 |
|
전원 옵션 |
24W/1A24VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
|
전원 공급은 별도로 구매해야 합니다. |
