제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE
Model Number: LNK-R2300G
문서: E-link 3G + 2SC Ring Type E....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimension: |
26mm(H)*96mm(W)*120mm(D)/ (height * width * depth) (external power) |
Operating Temperature:: |
-10~55℃ |
Conversion means: |
Media conversion |
Power consumption: |
5W |
Conversion Mode: |
Medium conversion |
Dimension: |
26mm(H)*96mm(W)*120mm(D)/ (height * width * depth) (external power) |
Operating Temperature:: |
-10~55℃ |
Conversion means: |
Media conversion |
Power consumption: |
5W |
Conversion Mode: |
Medium conversion |
제품 장점
난10/100M 2개를 제공/1000M섬유 포트 3개 10/100/1000M RJ45 포트
난지원G이바비트 섬유 Hi per-Ring 네트워크
난128개의 링 네트워크 노드를 지원합니다.
난리던던트 링 네트워크 보호 지원 (스위치 시간 <50ms, RSTP/STP)
난지원 WEB 관리, RSR (빠른 슈퍼 링)
난작업 온도는 -10입니다.°C₹70°C
난이중 섬유 다중 모드 포트와 같은 여러 유형의 광섬유 포트를 지원합니다.,이중 섬유 단일 모드 및 단일 섬유 단일 모드, 사용자의 확장 된 요구 사항을 충족시키기 위해
전반적인 설명

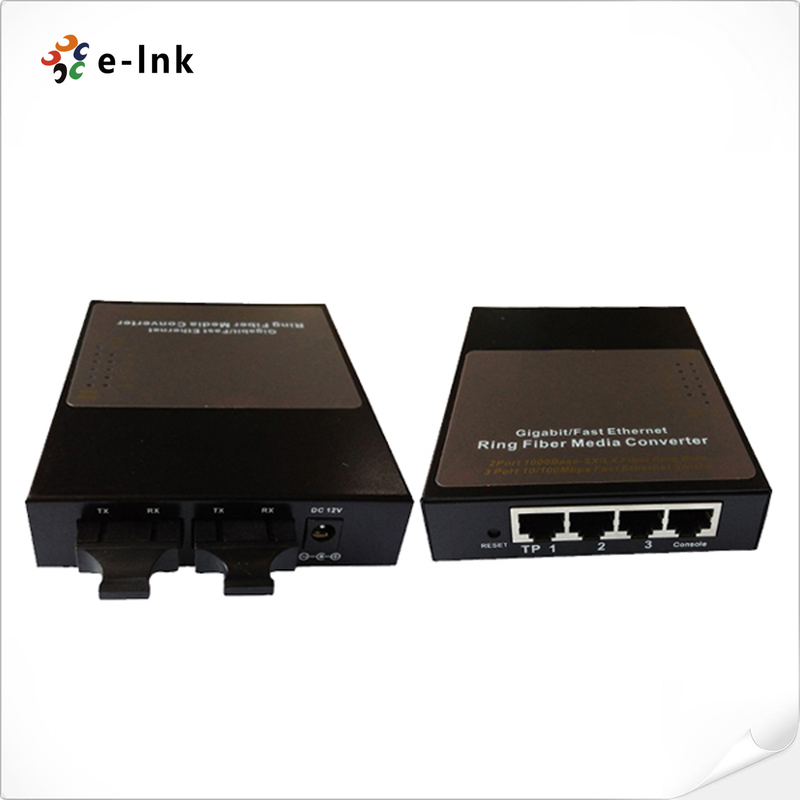

E-Link LNK-R2300G 시리즈 링 타입 미디어 변환기는 멀티 파이버 액세스 네트워크의 요구 사항을 충족하도록 설계되었습니다. 2 개의 1000BASE-SX/LX 파이버 포트와 3 개의 10/100/1000BASE-TX RJ45 포트를 제공합니다.그리고 하나의 콘솔 포트, 이는 포인트에서 포인트 네트워크 연결뿐만 아니라 멀티 포인트 체인 네트워크까지 연결합니다. It support WEB management and RSR (Rapid Super Ring) and has extend the transmission distance of a network from 100m over copper wires to 120Km (single-mode full duplex) and is applied to highway network system, 광산 통신 시스템 및 다른 체인 멀티 포인트 네트워크.
기술 지표
|
사양 |
|
|
표준 |
IEEE802.3 10Base-T 이더넷,IEEE802.3u 100Base-TX/FX 빠른 이더넷, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX/LX 기가비트 이더넷, IEEE802.1d 스펜닝 트리 |
|
파장 |
850nm/1310nm/1550nm |
|
전송 거리 |
듀얼 파이버 멀티 모드220m(광섬유 크기 62.5/125μm)/550m (광섬유 크기 50/125μm) 듀얼 파이버 단일 모드:10/20/40/60/80/100/120km 단일 섬유 단일 모드: 10/20/40/60/80Km 카테고리-5 회전 쌍 100m |
|
항구 |
3 RJ45 포트: STP/UTP 카테고리-5 트위스트 쌍에 연결 2 섬유 포트: 멀티 모드 ∙ SC (섬유 크기: 50,62.5/125μm) 단일 섬유 단일 모드 (SC/FC 섬유 포트) (섬유 크기: 9/125μm) |
|
변환 모드 |
중간 변환 |
|
지연 |
<10us |
|
비트 오류율 |
< 1/1000000000 |
|
MTBF |
1001000시간 |
|
LED |
전력 (PWR),FX LINK1/2(섬유 연결/행동),TP LINK1000 1/2/3(트위스트 페어 링크/액션 1000m),TP LINK/ACT1/2/3 (회전 쌍 패킷 전송 링크/행동) |
|
힘 |
DC 12V |
|
전력 소비 |
5W |
|
작동 온도 |
- 10~55°C |
|
작동 습도 |
5%~90% |
|
저장 온도 |
-40~70°C |
|
저장용 습도 |
5%~90% (응축되지 않는) |
|
크기 |
26mm ((H) * 96mm ((W) * 120mm ((D) / (높이 * 너비 * 깊이) (외부 전력) |
