제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: CE,FCC,RoHs
Model Number: LNK-MHD Series
지불 및 배송 조건
Minimum Order Quantity: 1pair
가격: US$29/pair
Packaging Details: SDI Fiber Converter standard export package
Delivery Time: 3-6working days
Payment Terms: T/T, Western Union, D/P
Supply Ability: 5000pairs per month
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Video Interface: |
BNC |
Differential gain (10%～90% APL)distance:: |
<1% |
Operating temperature:: |
-20℃～+70℃ |
MTBF: |
≥100000 hours |
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Video Interface: |
BNC |
Differential gain (10%～90% APL)distance:: |
<1% |
Operating temperature:: |
-20℃～+70℃ |
MTBF: |
≥100000 hours |

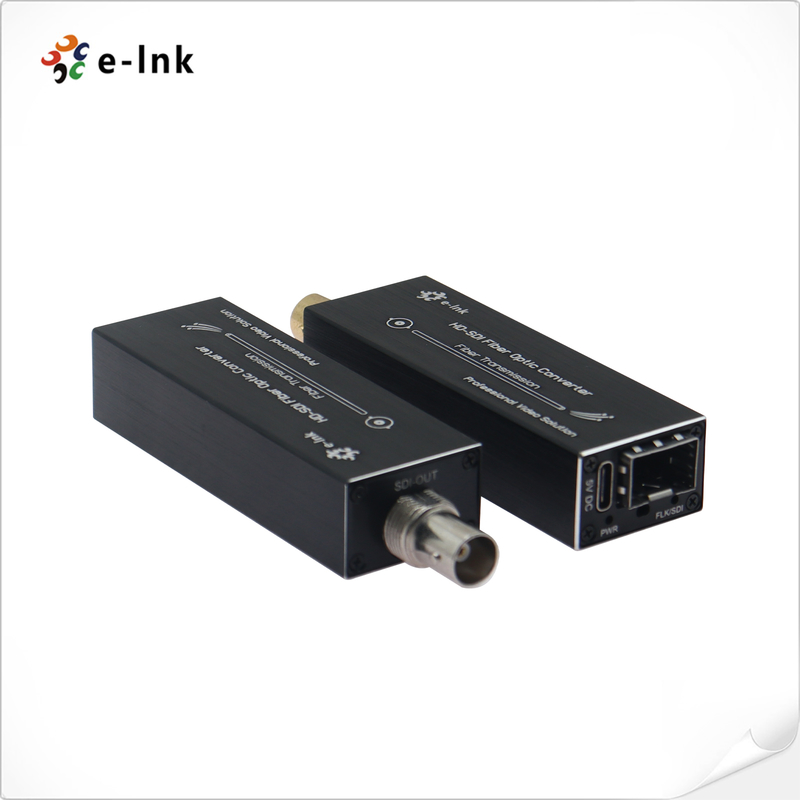

미니 HD-SDI to Fiber 익스텐더 (핫 스왑 및 핫 플러그)
미니 HD-SDI를 통해파이버 익스텐더장점
► 각 채널은 8채널 오디오 임베디드 포함
► 신호 무결성을 보장하기 위한 자동 케이블 이퀄라이제이션
► 자동 리클러킹 270Mbit/s - 1.48Gbit/s
► HD-SDI 카메라 시스템과 직접 호환
► 최대 80km의 장거리 전송 기능
► 터미널 블록 전원 입력; 핫 스왑 및 핫 플러그;
► 완전 디지털 비압축 방송 레벨 전송;
► 슈퍼 광학 다이내믹 레인지 및 조정 불필요;
► 광섬유 WDM/CWDM/DWDM 기술;
► 산업 수준의 초광범위 온도 범위(-20℃~+70℃), 다양한 환경에 적응 가능;
개요
LNK-MHD 시리즈 미니 HD-SDI 파이버 익스텐더는 1채널 HD-SDI 비디오(오디오 임베디드) 신호를 지원합니다.
광섬유 케이블을 통해 전송됩니다. E-link HD-SDI 파이버 컨버터는 송신기 하나와
HD-SDI 신호용 수신기 하나를 포함합니다. 컴팩트한 크기로 다른 장치에 쉽게 통합할 수 있습니다. 감시 및 방송 분야에서 널리 사용됩니다.
응용 분야
기술 지표
광섬유 인터페이스
| 파이버 인터페이스 | |
| 단일 LC | 전송 거리 |
| 550m-20Km | 파장 |
| 1310nm/1550nm | 비디오 |
| 비디오 인터페이스 | |
| BNC | 비디오 입력/출력 임피던스 |
| 75Ω | 비디오 입력/출력 전압 |
| 일반: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp | 비디오 비트율 |
| 최대 1.48Gb/s | 차동 이득(10%~90% APL) |
| <1% | SDI 형식 지원 |
| 625/25 PAL | 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 비디오 SDI 표준 | |
| 270Mbps (SD-SDI) | 1.485Gbps (HD-SDI) |
| 전기적 특성 | |
| 전원 어댑터 | |
| 5V DC, Type-C 인터페이스 | 전력 소비 |
| <3W | LED 표시기 |
| SDI | |
| SDI 비디오 | P/T |
| 전원 공급 장치 | 기계적 특성 |
| 크기(LxWxH) | |
| 79 x 27 x 18 mm | 무게 |
| 0.5KG/쌍 | 케이스 |
| 알루미늄 케이스 | 장착 옵션 |
| 데스크탑 | 환경 |
| 작동 온도 | |
| -20℃~+70℃ | 보관 온도 |
| -40℃~+80℃ | 작동 습도 |
| 5%~90% 비응축 | 보관 습도 |
| 5% ~ 90% 비응축 | MTBF |
| ≥100000시간 | 주문 정보 |
모델
| 설명 | LNK-MHD-MM |
| 미니 HD-SDI to 파이버 컨버터, MMF, LC 파이버 커넥터 500미터, 송신기 및 수신기 포함, 쌍으로 사용 | LNK-MHD-20 |
| 미니 HD-SDI to 파이버 컨버터, SMF, LC 파이버 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용 |
