제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001, CE, ROHS, FCC
모델 번호: LNK-M3G-SMB1V-20 시리즈
지불 및 배송 조건
최소 주문 수량: 1 PC
가격: negotiate
포장 세부 사항: 섬유 확장기 표준 패키지
배달 시간: 3~5 일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 10000/month
신호 표준: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
HD-SDI 지터: |
<0.2ui (134ps)@100khz, <1.0ui (673ps)@10Hz |
SFP: |
Simplex LC, 3,125Gbps. ≤120km 전송 거리 |
CWDM 사고 방식: |
1270~1610nm, ITU-T에 따른 20nm 그리드 |
저장 온도: |
-40C~+80C |
차원 (LxWxH): |
58 Ｘ 21 Ｘ 20 밀리미터 |
신호 표준: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
HD-SDI 지터: |
<0.2ui (134ps)@100khz, <1.0ui (673ps)@10Hz |
SFP: |
Simplex LC, 3,125Gbps. ≤120km 전송 거리 |
CWDM 사고 방식: |
1270~1610nm, ITU-T에 따른 20nm 그리드 |
저장 온도: |
-40C~+80C |
차원 (LxWxH): |
58 Ｘ 21 Ｘ 20 밀리미터 |

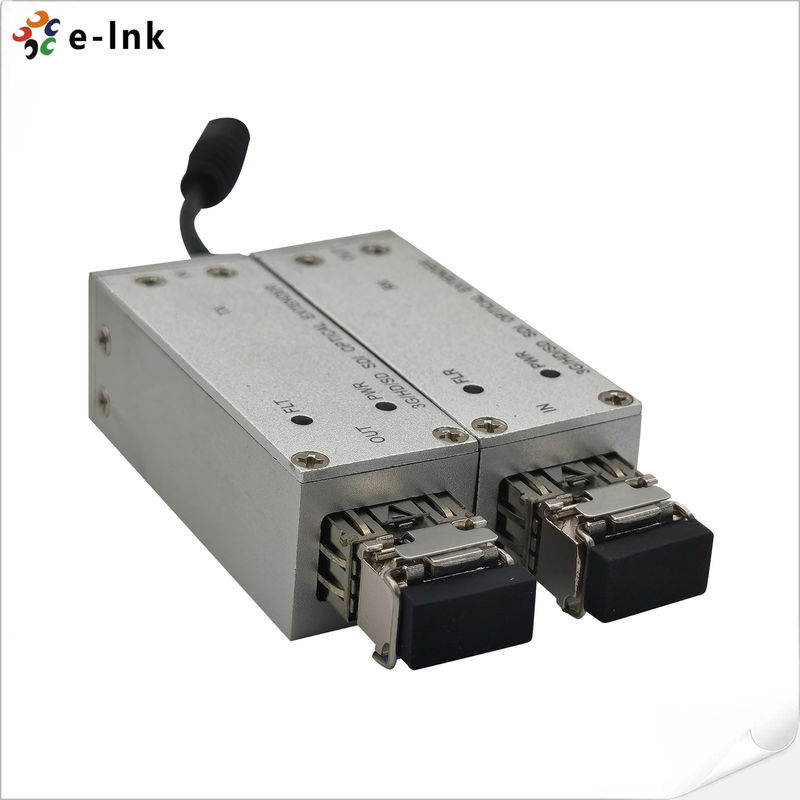

SMB 3G/HD/SD-SDI 광학 마이크로 익스텐더
모델: LNK-M3G-SMB1V-20 시리즈
개요
LNK-M3G-SMB1V-20 시리즈는 3G-SDI/HD-SDI/SD-SDI 마이크로 익스텐더 광섬유 전송 시스템으로, 다음을 전송합니다.
단일 모드 또는 멀티 모드를 통해 하나의 3G-SDI, HD-SDI, SD-SDI 고화질 디지털 비디오 또는 하나의 DVB-ASI 스트림
SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) 표준을 지원하는 광섬유. 첨단 기술을 통해
디지털 광섬유 전송 기술을 사용하면 조정이 필요 없고, 설정이 간단하며 작동이 쉽습니다. 이
SDI 마이크로 익스텐더 시리즈는 저전력 소비로 5V 전원 공급 장치를 사용합니다.
특징
3G-SDI/HD-SDI/SD-SDI 신호 자동 인식, 수동 선택 불필요
최대 120km의 전송 거리
CWDM 기술을 통해 최대 16(18) 채널을 하나의 광섬유로 전송 가능
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N 준수
DVB-ASI(EN50083-9) 준수
LED 상태의 편리한 지침. 광섬유 링크 표시기, 전원.
PCB 보드는 친환경적입니다(무연)
안정적이고 신뢰할 수 있는 신호 전송을 보장하기 위한 다층 설계의 PCB 보드
기술 지표
| SDI 입력 | |
| 비디오 표준 | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| 신호 표준 | SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
| 해상도 | 10 비트 |
| 신호 레벨 | <380mVp-p |
| 임피던스 | 75Ω |
| 커넥터 | SMB |
| SDI 출력 | |
| 신호 레벨 | 800mVp-p±10% |
| 상승/하강 시간 | <0.8ns |
| HD-SDI 지터 | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
| SDI 지터 | <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
| 임피던스 | 75Ω |
| 커넥터 | SMB |
| 광학 인터페이스 | |
| SFP | 단일 LC, 3.125Gbps. ≤120km 전송 거리 |
| 표준 SM 파장 | 1310nm, 1550nm |
| CWDM 파장 | 1270~1610nm, ITU-T에 따른 20nm 그리드 |
| 온도 범위 | 0~70℃ |
| 전기적 | |
| 전원 | 5VDC, 1A |
| 소비 | <5W |
| LED 표시기 | |
| FLT | 광섬유 링크 상태(송신기) |
| FLR | 광섬유 링크 상태(수신기) |
| PWR | 전원 상태 |
| 기계적 | |
| 크기(LxWxH) | 58 x 21 x 20 mm |
| 무게 | 100g/쌍 |
| 케이스 | 알루미늄 케이스 |
| 장착 옵션 | 데스크탑 |
| 환경 | |
| 작동 온도 | -20℃~+70℃ |
| 보관 온도 | -40℃~+80℃ |
| 작동 습도 | 0~95% |
| MTBF | ≥100000 시간 |
응용 분야
주문 정보
| 모델 | 설명 |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI 광학 마이크로 익스텐더, 1310/1550nm, 단일 LC, 단일 모드, 20KM(송신기 및 수신기 포함), 쌍으로 사용 |
