제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ISO9001, CE, ROHS, FCC
모델 번호: LNK-3GSDI-4BV 시리즈
지불 및 배송 조건
Minimum Order Quantity: 1 pair
가격: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
지불 조건: T/T, 웨스턴 유니온, 머니그램, 페이팔
공급 능력: 1000/월
전송거리: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
전력 소비: |
<15w> |
전력 어뎁터: |
AC 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
전송거리: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
전력 소비: |
<15w> |
전력 어뎁터: |
AC 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |

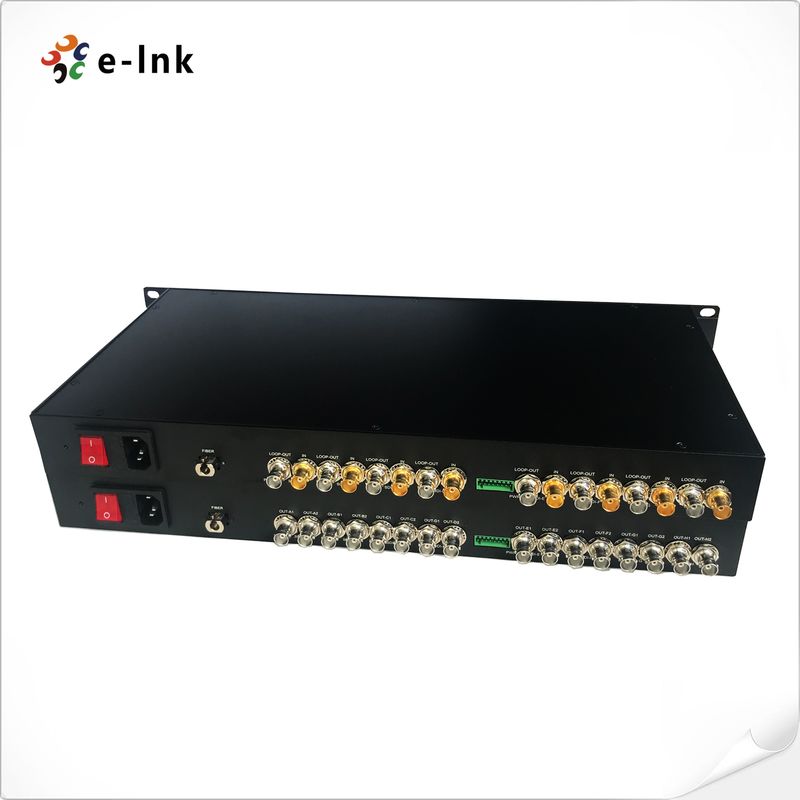

4- 채널양방향 3G-SDI 섬유 변환기
모델: LNK-3GSDI-4BV 시리즈
전반적인 설명
LNK-3GSDI-4BV 시리즈는 4채널 양방향 3G-SDI 표준 고화질 비디오 신호 전송을 지원합니다.
단일 광섬유 케이블을 통해, 그리고 3G / HD-SDI 루프 출력을 통해 신호를 지역적으로 모니터링합니다.
섬유 변환기는 1080P 3G-SDI 신호를 위한 하나의 송신기와 하나의 수신기를 포함한다. E-Link 3G-SDI 섬유 변환기
동시에 4-Ch 양방향 3G-SDI 비디오, 1-Ch 리버스 RS-485 데이터를 전송할 수 있습니다.
광섬유. 방송 표준까지 비디오 품질, CD 수준까지 오디오 품질은 역 RS-485 데이터를 지원
커뮤니케이션 형식
특징
광섬유를 통해 4채널 양방향 3G-SDI 비디오 전송
신호 무결성을 보장하기 위한 자동 케이블 평형
자동 재클럭 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI 카메라 시스템과 직접 호환되며 리버스 RS-485 데이터 프로토콜을 지원합니다
- 최소 10km (6.2마일), 최대 120km까지
산업용 터미널 블록 전력 입력
화상 교환 및 화상 꽂이를 지원합니다.
전 디지털 비 압축 방송 수준 전송
- 슈퍼 광학 동적 범위 및 사용 전에 조정되지 않습니다.
광섬유 WDM/CWDM/DWDM 기술
산업용 온도 범위 (-40°C~+85°C) 는 다양한 환경에 적응할 수 있습니다.
기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 리버스 RS485 |
| 주파수/비율 지원 | RS485에 최대 57600bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | AC 110~220V |
| 전력 소비 | <15W |
| LED 표시기 | |
| SDI A/B/C/D/E/F/G/H | SDI 비디오 |
| PWR | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) | 19인치 1U (483x220x44.45mm) |
| 무게 | 7kg/쌍 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 랙 마운트 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
주문 정보
| 모델 | 설명 |
| LNK-3GSDI-4BV | 4-Ch 쌍방향 3G-SDI 비디오 로프아웃, 20km, SM, FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용 |
| LNK-3GSDI-4BV1R | 루프아웃 + 1-Ch RS485 리버스 데이터, 20km, SM, FC, 1개의 송신기 및 1개의 수신기를 포함하여, 쌍으로 사용되는 4-Ch 쌍방향 SDI 비디오 |
