제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: iso9001
Model Number: LNK-3GSDI-4V1DT
지불 및 배송 조건
최소 주문 수량: 1pcs
가격: $25-369
포장 세부 사항: SDI 섬유 증량제 표준 상자 포장
Delivery Time: 3-5 working days
Payment Terms: T/T, Western Union, MoneyGram, PayPal
Supply Ability: 1000/Month

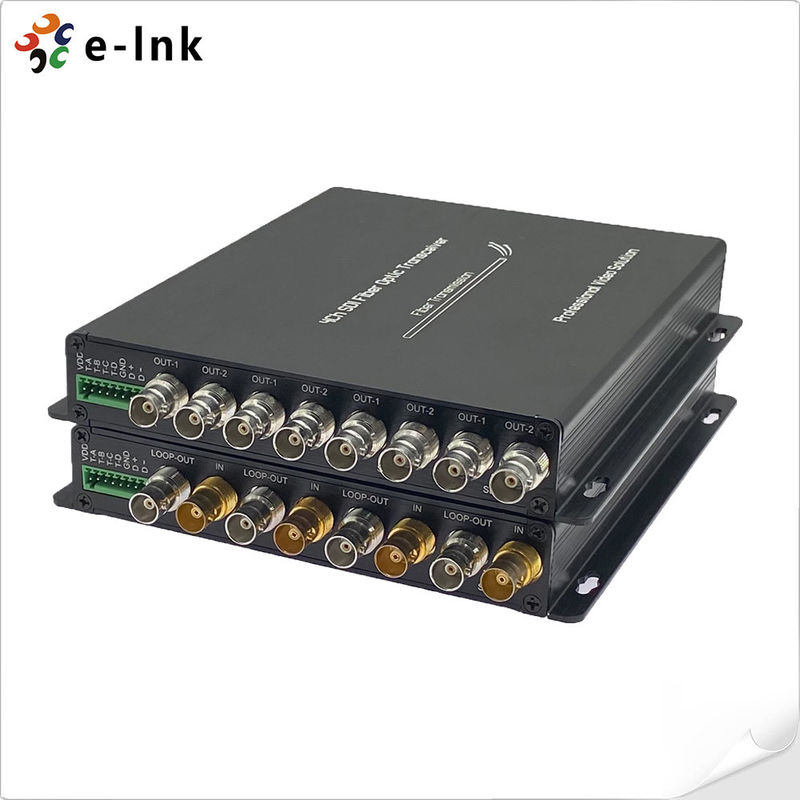

모델: LNK-3GSDI-4V1DT
특징
► 광섬유를 통한 4채널 3G/HD-SDI 비디오 전송
► 신호 무결성을 보장하기 위한 자동 케이블 이퀄라이제이션
► 자동 리클로킹 270Mbit/s - 1.48Gbit/s-3Gbit/s
► 3G/HD-SDI 카메라 시스템과 직접 호환되며 4Ch 루프 출력을 지원
► 최대 20km(12.5마일) 장거리 전송 (다른 거리 옵션)
► 4Ch 탈리 지원
► 완전 디지털 비압축 방송 레벨 전송;
► 1Ch 후방 RS485 및 4Ch 탈리 지원;
► 작동 온도 범위(-10℃~+55℃)
기술 지표
| SDI 입력 | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI 및 Telecom/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| 입력 수: 4 | |
| 반사 손실: >15DB | |
| 평형: 0-150m @3Gb/s | |
| 커넥터: BNC | |
| 광학 | 채널: 1 |
| 유형: 단일 모드 | |
| 전송 거리: 20km (다른 거리 옵션) | |
| 반사 손실: > 15dB | |
| 지터: < 0.2UI | |
| 커넥터: FC/UPC (SC, LC, ST 옵션) | |
| SDI 출력 | 출력 수: 4 |
| 신호 레벨: 800mV 공칭 | |
| 상승/하강 시간: 200ps 표시 | |
| 오버슈트: < 10% 진폭 | |
| 반사 손실: >15dB | |
| 지터: < 0.2UI | |
| 커넥터: 75Ω BNC | |
| 데이터 | 1Ch RS-485 (전이중/반이중) 및 NRZ, RZI 및 Manchester 지원 |
| RS485 최대 57600bps | |
| 커넥터: 산업 표준 스크류 터미널 | |
| 4Ch 탈리: A, B, C, D | |
| 전원 및 환경 표시 | 작동 온도: -10℃～＋55℃ |
| 전원 입력: 1A@12VDC | |
| EMI/RFI: FCC Part 15 Class A, EU EMC 표준 충족 | |
| 평균 무고장 시간: >100000시간 | |
| SDI 비디오 형식 지원 |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
응용 분야
주문 정보
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI 비디오(루프 출력 + 1Ch 후방 RS485 + 4Ch 탈리, SM 20km, FC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용) |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI 비디오(루프 출력 + 후방 RS485 + 4Ch 탈리, SM 20km, FC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용) |
