제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ISO9001, CE, FCC, RoHS
Model Number: LNK-Convert-Sony
문서: E-link LNK-Convert-Sony C....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1pcs
가격: 협상 가능
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
MTBF: |
≥100000 hours |
Working Humidity: |
0~95% |
Working Temperature: |
-20℃～+70℃ |
Dimensions (W x H x D): |
70mm x 55mm x 18.5 mm |
Cable: |
30pin LVDS Cable |
Mass: |
30g |
MTBF: |
≥100000 hours |
Working Humidity: |
0~95% |
Working Temperature: |
-20℃～+70℃ |
Dimensions (W x H x D): |
70mm x 55mm x 18.5 mm |
Cable: |
30pin LVDS Cable |
Mass: |
30g |
제품 장점
► 자동 케이블 이퀄라이제이션, 3.2Gb/s 미만의 모든 속도에 사용 (Belden 1694A);
► SDI 출력자동 리클로킹 270Mbit/s - 1.48Gbit/s -3Gbit/s
► 호환HDMI1.4B3D 및 HDCP1.2 표준
► 지원 HDMI 최대 1920*1의 비디오 해상도200@ 60Hz
► RS232/TTL을 통한 보드 및 카메라 관리
► RS를 통한 보드 및 카메라 관리485/TTL
► 전원 공급 장치:9 ~ 12 VDC, 6 W (카메라 포함)
► 치수 (W x L x H):70mm x 55mm x18.5mm
► 카메라 출력30핀 LVDS 케이블
개요

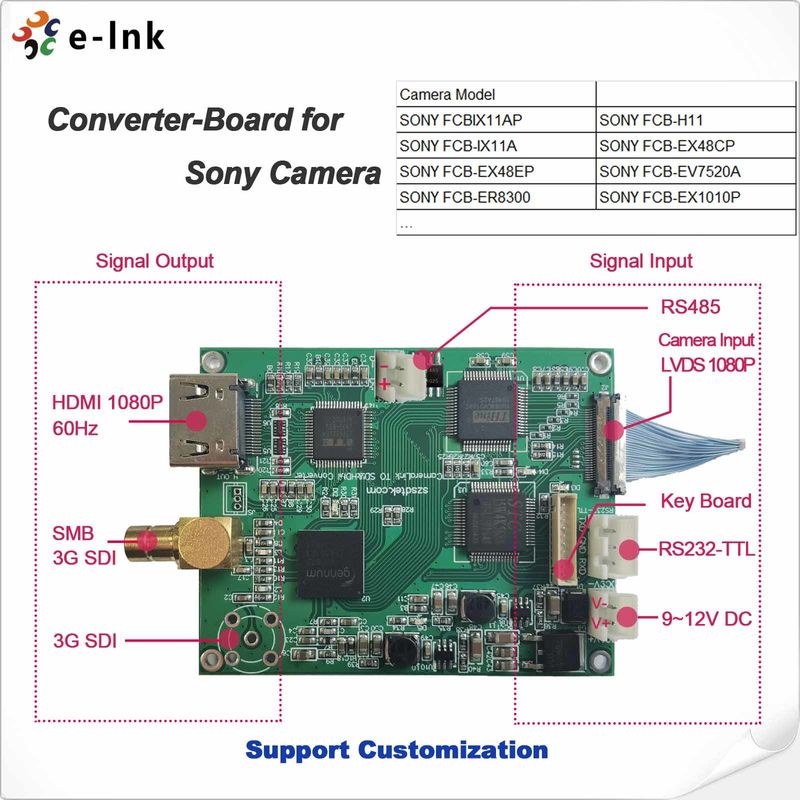

SONY HD 무브먼트의 이 HDMI 보드는 SONY FCB HD 통합 모듈 연구 및 설계를 위해 설계되었으며 SONY FCB-EH3410 / FCB-EH3310 / FCB-EH3150 / FCB-EH6300 / FCB-EH6500 / FCB-EV7500 / FCB-EV5500 / FCB-EV7100 / FCB-EV7300 / FCB-EV7310 / FCB-EV5300 등과 호환됩니다. 이 널리 사용되는 제어판은 항공 사진, 약시, 화상 회의, 의료 기기 또는 기타 특수 장비에 적용할 수 있습니다.
기술 지표
|
아날로그 입력 |
30핀 LVDS 케이블 |
|
디지털 입력 |
30핀 LVDS 케이블 |
|
비디오 출력 HD |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M 3Gb/s 매핑(3G-SDI) SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) |
|
HDMI비디오 |
1080P@50/59.95/60Hz,(최대 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, |
|
카메라 제어 인터페이스 |
RS-232 제어 |
|
전원 요구 사항 |
9 ~ 12 V DC |
|
질량 |
30g |
|
케이블 |
30핀 LVDS 케이블 |
|
치수 (W x H x D) |
70mm x55mm x18.5 mm |
|
작동 온도 |
-20℃～+70℃ |
|
보관 온도 |
-40℃～+80℃ |
|
작동 습도 |
0~95% |
|
MTBF |
≥100000 시간 |
|
모델 |
설명 |
|
LNK-Convert-Sony |
입력: 30핀 LVDS 케이블 RS232 TTL, RS485, 키보드, 9-12V DC 입력 |
