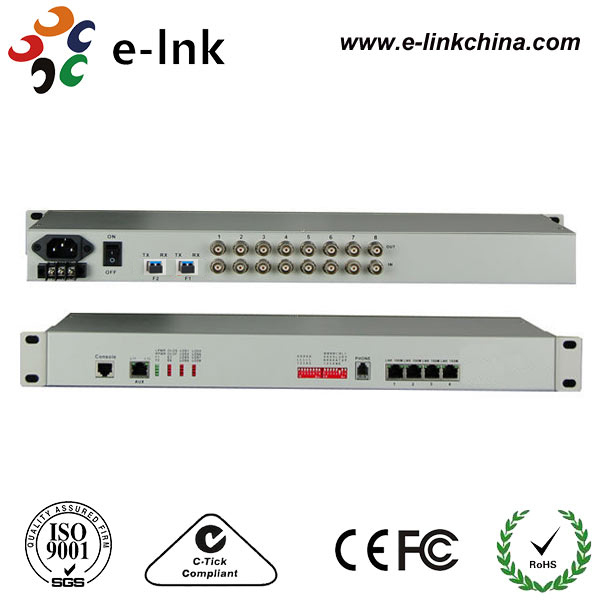

제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
Model Number: LNK-PDH-E8-4F-2SFP Series
문서: E-link 8E1+4FE PDH Mux Data....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19’’ 1U |
Power consumption: |
≤10W |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19’’ 1U |
Power consumption: |
≤10W |
장점
· 자체 저작권 IC 기반
· 대역폭은 최대 1.5G로 회선 소스를 절약할 수 있습니다.
· 이더넷 인터페이스 속도는 10M/100M이며, 반이중/전이중 자동 적응
· 4채널 이더넷 인터페이스는 스위치 인터페이스로 VLAN을 지원하며, 4채널 논리 격리를 설정할 수 있습니다.
· E1 인터페이스는 G.703을 준수하며, 디지털 클럭 복구 및 부드러운 위상 고정 기술을 채택합니다.
· 1채널 PCM 디지털 비즈니스 전화 (선택 사항)
· 콘솔 관리 인터페이스 제공
· 광 신호 손실 시 원격 장치의 전원 꺼짐 또는 광섬유 단선을 감지하여 LED로 알람을 표시합니다.
· 로컬 장치는 원격 장치의 작동 상태를 볼 수 있습니다.
· RS232/RS485/RS422/Manchester 코드와 같은 1~2채널 비동기 데이터를 확장할 수 있는 2개의 확장 인터페이스 제공;
· 1~2채널 음성, 1~2채널 E1, 1~4채널 스위치, 또는 원격 인터페이스 루프 백 명령 제공, 회선 유지 보수 용이
· 전송 거리는 중단 없이 최대 2-120Km입니다.
· AC 220V, DC-48V, DC24V 선택 가능
· DC-48V/DC24V 전원 공급 장치 극성 감지 기능, 극성 무관
개요
이 장치는 VLSI를 기반으로 개발된 지점 간 광 전송 장치입니다. 이 장치는 1-8채널 E1 인터페이스, 1-4채널 10M/100M 이더넷 인터페이스 (회선 속도 100M) 및 2개의 확장 인터페이스를 제공합니다. 4채널 이더넷 인터페이스는 스위치 인터페이스로 VLAN을 지원할 수 있습니다. 1개의 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터, 음성 신호, 2/4선 E&M 오디오 신호, 스위치 신호, 이더넷 신호 (대역폭 2M)의 전송 채널로 사용할 수 있습니다. 1채널 디지털 비즈니스 전화는 선택 사항입니다. 매우 유연합니다. 알람 기능이 있습니다. 작업은 안정적이고 안정적이며 저전력 소비, 높은 통합, 작은 크기입니다.
기술 지표
|
매개변수 |
사양 |
|
광섬유 |
|
|
멀티 모드 광섬유 |
|
|
광섬유 유형 |
50/125um, 62.5/125um |
|
최대 전송 거리 |
62.5 / 125um 멀티 모드 광섬유에서 5Km, 감쇠 (3dbm/km) 파장: 820nm |
|
전송 전력 |
-12dBm (최소) ~-9dBm (최대) |
|
수신기 감도 |
-28dBm (최소) |
|
링크 예산 |
16dBm |
|
단일 모드 광섬유 |
|
|
광섬유 유형 |
8/125um, 9/125um |
|
최대 전송 거리 |
40Km |
|
전송 거리 |
9 / 125um 단일 모드 광섬유에서 40Km, 감쇠 (0.35dbm/km) |
|
파장 |
1310nm |
|
전송 전력 |
-9dBm (최소) ~-8dBm (최대) |
|
수신기 감도 |
-27dBm (최소) |
|
링크 예산 |
18dBm |
|
E1 인터페이스 |
|
|
인터페이스 표준 |
프로토콜 G.703 준수 |
|
인터페이스 속도 |
n*64Kbps±50ppm |
|
인터페이스 코드 |
HDB3 |
|
E1 임피던스: |
75Ω (불균형), 120Ω (균형) |
|
지터 허용 오차 |
프로토콜 G.742 및 G.823에 따름 |
|
허용 감쇠 |
0~6dBm |
|
빠름 이더넷 인터페이스 (10/100) |
|
|
인터페이스 속도: |
10/100 Mbps, 반이중/전이중 자동 협상 |
|
인터페이스 표준: |
IEEE 802.3, IEEE 802.1Q (VLAN)과 호환 |
|
MAC 주소 기능: |
4096 |
|
커넥터: |
RJ45, Auto-MDIX 지원 |
|
전원 |
|
|
전원 공급 장치 |
AC180V ~ 260V；DC –48V；DC +24V |
|
전력 소비 |
≤10W |
|
치수 |
|
|
제품 크기 |
19’’ 1U |
|
작업 환경 |
|
|
작업 온도 |
-10°C ~ 50°C |
|
작업 습도 |
5%~95 % (비응축) |
|
보관 온도 |
-40°C ~ 80°C |
|
보관 습도 |
5%~95 % (비응축) |
