제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
Model Number: LNK-E16F4-LCD Series
문서: E-link 16E1+4FE+LCD+SNMP PD....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
장점
· 16E1 투명 전송 제공 ;
· 내부에 16*2 LCD 디스플레이 및 SNMP 에이전트 포함.
· 콘솔 관리 인터페이스(RS232) 제공
· 1+1 보호 기능 및 ALS(자동 레이저 셧다운/감소) 기능을 제공하는 두 개의 광섬유 인터페이스 제공
· 4*100M 회선 속도 이더넷 채널 제공, 상호 협상 지원, 이더넷 대역폭은 32K의 배수로 설정됩니다.;
· 옵션으로 핫라인 채널 하나 제공;
· 두 개의 광섬유 인터페이스 제공, 하나는 마스터, 다른 하나는 슬레이브로, 중단 없는 서비스 전송 보장.
· 광 포트 속도는 155Mbps이며, 전송 범위는 25KM, 40KM, 60KM, 80KM 또는 100KM에 도달할 수 있습니다;
· E1 인터페이스 코드는 HDB3이며, E1 진동 특성은 ITU-T G.703, G.823 및 G.742를 준수합니다;
· 이더넷 포트는 전이중/반이중, 10M/100M 자동 적응을 지원합니다;
· 이더넷 포트는 VLAN 기능을 지원하며 사용자가 선택할 수 있는 4가지 분할 모드가 있습니다;
· 이더넷 패키지 크기는 1916 바이트를 지원하며 4개의 이더넷 포트는 개별적으로 설정할 수 있습니다;
· 완벽한 알람 기능이 있으며 원격 장치 상태를 모니터링할 수 있습니다;
· 두 개의 광섬유 루프백 및 4개의 E1 루프백 모드를 지원하며 장치를 편리하게 관리할 수 있습니다;
· 사용자 구성 가능한 주 알람 및 보조 알람, LCD에 표시 및 스피커에서 사운드 알람;
개요
이 장치는 콘솔 제어를 가지고 있으며,PDH 광 전송 개발을 기반으로 1+1 광섬유 경로 보호, 점대점 광 전송, LCD 디스플레이를 제공하며, 특수 VLSI 및 SNMP NMS를 사용합니다.

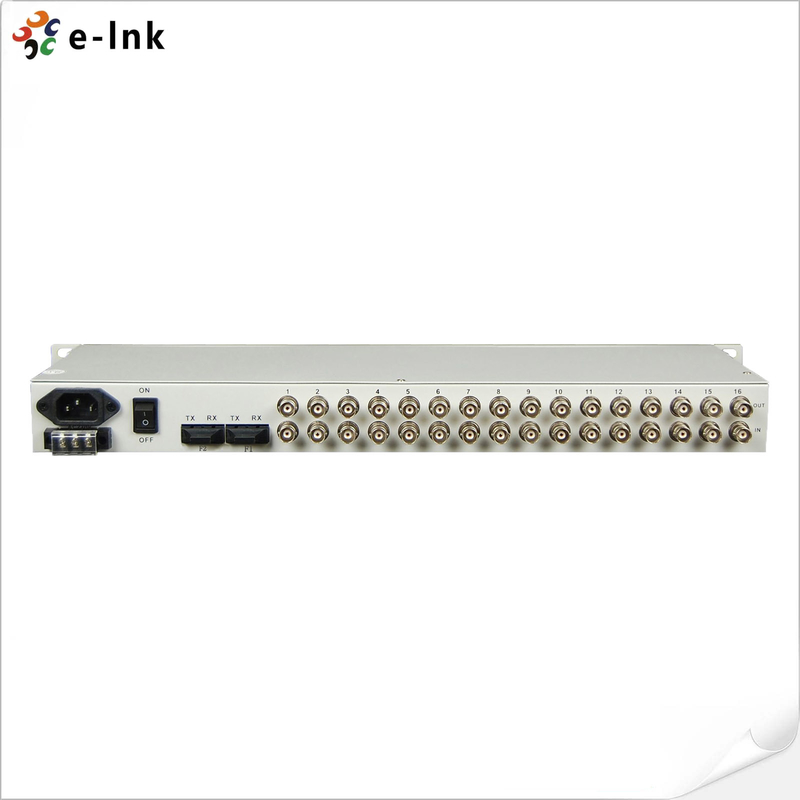

이 장치는 LCD 디스플레이가 있는 16E1 점대점 광 전송 장비이며, FPGA 칩을 사용하고 업그레이드가 용이합니다. 단일 보드 구조이며 최대 전송 용량은 16E1, 4*100M 채널 이더넷 데이터 및 RS232/RS485/RS422와 같은 다른 데이터를 전송하기 위한 2개의 AUX 포트입니다.
기술 지표
|
매개변수 |
사양 |
|
멀티 모드 광섬유 |
|
|
광섬유 유형 |
50/125um, 62.5/125um |
|
최대 전송 거리 |
5Km @ 62.5 / 125um 멀티 모드 광섬유, 감쇠 (3dbm/km) 파장: 820nm |
|
전송 전력 |
-12dBm (최소) ~-9dBm (최대) |
|
수신기 감도 |
-28dBm (최소) |
|
링크 예산 |
16dBm |
|
단일 모드 광섬유 |
|
|
광섬유 유형 |
8/125um, 9/125um |
|
최대 전송 거리 |
10-120Km |
|
전송 거리 |
40Km @ 9 / 125um 단일 모드 광섬유, 감쇠 (0.35dbm/km) |
|
파장 |
1310nm |
|
전송 전력 |
-9dBm (최소) ~-8dBm (최대) |
|
수신기 감도 |
-27dBm (최소) |
|
링크 예산 |
18dBm |
|
광섬유 인터페이스 |
|
|
연결 |
FC (기본값), SC/SFP 옵션 |
|
포트 수 |
2 (1+1) |
|
관리 기능 |
|
|
프로토콜 |
Telnet 및 SNMP |
|
표준 SNMP 프로토콜 |
MIB 파일을 제공하여 타사 SNMP에 병합하는 것이 편리합니다. |
|
E1 인터페이스 |
|
|
인터페이스 표준 |
프로토콜 G.703 준수 |
|
인터페이스 속도 |
n*64Kbps±50ppm |
|
인터페이스 코드 |
HDB3 |
|
E1 임피던스: |
75Ω (불균형), 120Ω (균형) |
|
지터 허용 오차 |
프로토콜 G.742 및 G.823에 따름 |
|
허용 감쇠 |
0~6dBm |
|
이더넷 Interface (10/100M UTP) |
|
|
인터페이스 속도 |
10/100Mbps, 반이중/전이중 자동 협상 |
|
인터페이스 표준 |
IEEE 802.3, IEEE 802.1Q (VLAN) 호환 |
|
MAC 주소 기능 |
1024 |
|
커넥터 |
RJ45, Auto-MDIX 지원 |
|
전원 |
|
|
전원 공급 장치 |
AC180V ~ 260V；DC –48V；DC +24V |
|
전력 소비 |
≤10W |
|
치수 |
|
|
제품 크기 |
19인치 1U 485X138X45mm(WXDXH) |
|
간단한 포장 |
522X198X82mm(WXDXH) |
|
단품 무게 |
3KG |
|
작업 환경 |
|
|
작업 온도 |
-10°C ~ 50°C |
|
작업 습도 |
5%~95 % (결로 없음) |
|
보관 온도 |
-40°C ~ 80°C |
|
보관 습도 |
5%~95 % (결로 없음) |
