제품 세부 정보
Place of Origin: China
브랜드 이름: E-link

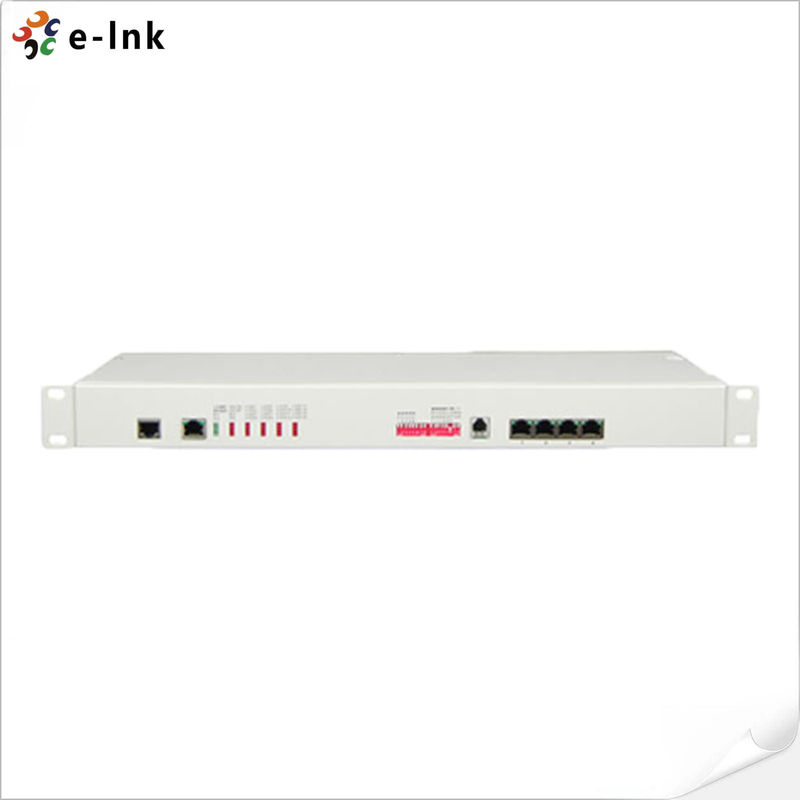

Model Number: LNK-E1-30PCM
문서: E-link 16E1 PDH Mux Datashe....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
장점
·자체 저작권 IC를 기반으로
·기계는 단일 PCB 설계
·원격 경보 상태를 모니터링 할 수 있습니다
·E1 인터페이스는 G와 일치합니다.703, 디지털 시계 복구 및 부드러운 단계 잠금 기술을 채택
·2 확장 인터페이스 제공 ((AUX1/2), 당신은 RS232 / RS485 / RS422 / 맨체스터 코드와 같은 1-4 채널 비동기 데이터를 확장 할 수 있습니다; 1-8 채널 스위치, 두 / 네 라인 오디오 등
·1-30 채널 음성 액세스, 호출자 ID 기능 및 역극성 청구 기능을 지원합니다.
·여러 사이트 상호 번호 할당 기능을 지원
·음성 포트는 FXO 및 FXS 포트를 지원합니다. EM2/4 오디오 인터페이스, 프로그램 제어 스위치 보드와 FXO 포트 도킹, FXS 포트가 사용자의 전화에 연결됩니다.
·데스크톱 장치는 독립적인 SNMP 네트워크 관리 및 광적 멀티플렉서 네트워크 관리 캐스케드를 지원합니다 (선택 사항)
·장치가 전원을 끄거나 E1 라인이 끊어지거나 신호를 잃었을 때 LED를 사용하십시오.
·온도와 전압을 모니터링 할 수 있습니다 (네트워크 관리 플랫폼)
·원격 장비 온도와 전압을 모니터링 할 수 있습니다 (네트워크 관리 플랫폼)
·AC 220V, DC-48V, DC24V가 선택적일 수 있습니다.
전반적인 설명
이 장치는 우리 회사의 E1 라인 전송, 특수용 VLSI를 기반으로 개발된 포인트에서 포인트 전송 장비의 일종입니다. 그것은 경보 기능을 가지고 있습니다.1-30 채널 음성 및 1-4 채널 일련 데이터 인터페이스는 선택적일 수 있습니다.. 장치는 SNMP 관리를 위해 SNMP 모듈이 내장 될 수 있습니다. 장치 회로는 디지털 회로입니다. 작업은 신뢰할 수 있고 안정적이며 낮은 전력 소비, 높은 통합, 작은 크기입니다.설치 및 유지보수 용이성.
기술 지표
|
매개 변수 |
사양 |
|
FXS 전화 인터페이스 |
|
|
링 주파수 |
75V |
|
최대 전송 거리 |
25HZ |
|
2선 막 |
600 오름 (취급) |
|
수익 손실 |
40 dB |
|
FXO 스위치 인터페이스 |
|
|
반지 감지 전압 |
35V |
|
반지 탐지 주파수 |
40km |
|
전송 거리 |
17HZ-60H |
|
2선 막 |
600 오름 (취급) |
|
전송 전력 |
-9dBm (Min) ~-8dBm (Max) |
|
수익 손실 |
40db |
|
링크 예산 |
18dBm |
|
E1 인터페이스 |
|
|
인터페이스 표준 |
프로토콜 G를 준수합니다.703 |
|
인터페이스 속도 |
2048Kbps±50ppm |
|
인터페이스 코드 |
HDB3 |
|
E1 저항: |
75Ω (불균형), 120Ω (균형) |
|
지터 용도 |
프로토콜 G.742과 G에 따라823 |
|
허용된 약화 |
0~6dBm |
|
힘 |
|
|
전원 공급 |
AC180V ~ 260V·DC∙48V·DC + 24V |
|
전력 소비 |
≤7W |
|
차원 |
|
|
제품 크기 |
19인치 1U 485X138X44mm ((WXDXH) |
|
단순 포장 |
522X198X82mm ((WXDXH) |
|
조각 무게 |
3KG |
|
작업 환경 |
|
|
작동 온도 |
-10°C ~ 50°C |
|
작업 습도 |
5%~95% (집화 없이) |
|
저장 온도 |
-40°C ~ 80°C |
|
저장 습도 |
5%~95% (집화 없이) |
|
차원 |
|
|
19인치 1U |
483(길이)X200(너비)X44(높이)mm |
