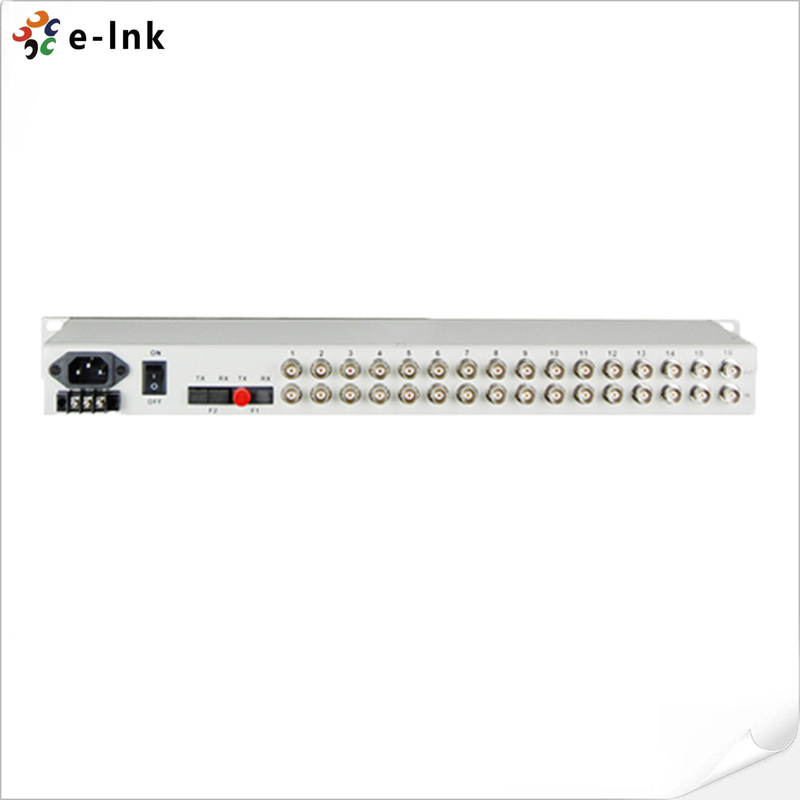

제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
Model Number: LNK-E16F4-LCD Series
문서: E-link 16E1+4FE PDH Mux Dat....0.doc
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
장점
·16E1 투명한 전송을 제공합니다.
·16*2 화면 LCD 디스플레이와 SNMP 에이전트
·콘솔 관리 인터페이스를 제공 (RS232)
·두 섬유 인터페이스 1 + 1 보호 기능과 ALS (자동 레이저 종료 / 감소) 기능을 제공
·4*100M 와이어 속도 이더넷 채널을 제공, 상호 협상을 지원, 이더넷 대역폭은 32K의 배수 기준으로 설정됩니다.
·옵션으로 한 개의 핫라인 채널을 제공하세요.
·두 개의 섬유 인터페이스를 제공해, 하나는 마스터, 다른 하나는 슬레이브로, 끊김 없는 서비스 전송을 보장해
·광 포트의 속도는 155Mbps이고 전송 범위는 25KM, 40KM, 60KM, 80KM 또는 100KM까지 도달할 수 있습니다.
·E1 인터페이스 코드는 HDB3,E1 진동 특성은 ITU-T G에 적합합니다.703G.823과 G.742;
·이더넷 포트는 풀/하프 듀플렉스를 지원하며, 10M/100M 자동 조정 가능
·이더넷 포트는 VLAN 기능을 지원하고 사용자 선택에 필요한 4개의 디비전 모드를 갖는다.
·이더넷 패키지 크기 지원 1916 바이트와 4 이더넷 포트를 별도로 설정할 수 있습니다.
·완전한 경보 기능을 가지고 있으며 원격 장치 상태를 모니터링 할 수 있습니다.
·2개의 Fiber Loop-back와 4개의 E1 루프-백 모드를 지원하고, 기기를 편리하게 관리합니다.
·사용자가 설정할 수 있는 주요 경보 및 소급 경보, LCD 디스플레이 및 스피커의 음향 경보
·부하에 대한 AC110V,AC220V 및 DC-48V 조합
전반적인 설명
이 장치는 1-16채널 E1 인터페이스, 1-4채널 10M/100M 이더넷 인터페이스 (라인 레이트 100M) 및 2 확장 인터페이스를 제공합니다. 4채널 이더넷 인터페이스는 스위치 인터페이스이며 VLAN을 지원할 수 있습니다.1 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터의 전송 채널로 사용될 수 있습니다., 음성 신호, 2/4 라인 E&M 오디오 신호, 스위치 신호, 이더넷 신호 (역폭 2M). 매우 유연합니다. 경보 기능이 있습니다. 작업은 신뢰할 수 있고 안정적이며 낮은 전력 소비입니다.높은 통합, 그리고 작은 크기.
기술 지표
|
매개 변수 |
사양 |
|
멀티 모드 섬유 |
|
|
섬유 종류 |
50/125um, 62.5/125um |
|
최대 전송 거리 |
5Km @ 62.5 / 125um 단일 모드 섬유, 저하 (3dbm/km) 파장: 820nm |
|
전송 전력 |
-12dBm (분) ~-9dBm (최대) |
|
수신기 민감도 |
-28dBm (분) |
|
링크 예산 |
16dBm |
|
단일 모드 섬유 |
|
|
섬유 종류 |
8/125um, 9/125um |
|
최대 전송 거리 |
40km |
|
전송 거리 |
40km @ 9 / 125um 단일 모드 섬유, 저하 (0.35dbm/km) |
|
파장 |
1310nm |
|
전송 전력 |
-9dBm (Min) ~-8dBm (Max) |
|
수신기 민감도 |
-27dBm (분) |
|
링크 예산 |
18dBm |
|
E1 인터페이스 |
|
|
인터페이스 표준 |
프로토콜 G를 준수합니다.703 |
|
인터페이스 속도 |
n*64Kbps±50ppm |
|
인터페이스 코드 |
HDB3 |
|
E1 저항: |
75Ω (불균형), 120Ω (균형) |
|
지터 용도 |
프로토콜 G.742과 G에 따라823 |
|
허용된 약화 |
0~6dBm |
|
이더넷난인터페이스 (10/100M) |
|
|
인터페이스 속도 |
10/100 Mbps, 반/완전 듀플렉스 자동 협상 |
|
인터페이스 표준 |
IEEE 802와 호환됩니다.3, IEEE 802.1Q (VLAN) |
|
MAC 주소 용량 |
4096 |
|
커넥터 |
RJ45, 자동 MDIX를 지원합니다. |
|
힘 |
|
|
전원 공급 |
AC180V ~ 260V·DC∙48V·DC + 24V |
|
전력 소비 |
≤10W |
|
차원 |
|
|
제품 크기 |
19인치 1U 485X138X44mm ((WXDXH) |
|
단순 포장 |
522X198X82mm ((WXDXH) |
|
조각 무게 |
3kg |
|
작업 환경 |
|
|
작동 온도 |
-10°C ~ 50°C |
|
작업 습도 |
5%~95% (집화 없이) |
|
저장 온도 |
-40°C ~ 80°C |
|
저장 습도 |
5%~95% (집화 없이) |
