제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
인증: ROHS,FCC,CE
Model Number: LNK-3GSDI-4BV
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 1179USD~1199USD
Packaging Details: Converter Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
키워드: |
섬유 변환기 |
작동 온도: |
-20 ℃～+70 ℃ |
치수 (WXDXH) :: |
19 인치 1U (483 x 220 x 44.45mm) |
습기: |
0 ~ 95% |
무게: |
7kg/쌍 |
MTBF: |
≥100000 시간 |
키워드: |
섬유 변환기 |
작동 온도: |
-20 ℃～+70 ℃ |
치수 (WXDXH) :: |
19 인치 1U (483 x 220 x 44.45mm) |
습기: |
0 ~ 95% |
무게: |
7kg/쌍 |
MTBF: |
≥100000 시간 |
∙4채널 양방향 3G-SDI광섬유를 통한 비디오 전송
∙신호 무결성을 보장하기 위한 자동 케이블 평형
∙자동 재시계 270Mbit/s - 1.48Gbit/s- 3Gbit/s
∙3G-SDI 카메라 시스템 및 지원과 직접 호환뒤집어RS-485 데이터 프로토콜
∙장거리 전송 능력 최소 10km (6.2마일), 최대 120km
∙산업용 터미널 블록 전력 입력
∙뜨거운 교환 및 뜨거운 플러깅을 지원
∙완전 디지털 압축되지 않은 방송 레벨 전송;
∙슈퍼 옵틱 동적 범위 및 사용 전에 조정되지 않습니다.
∙광섬유 WDM/CWDM/DWDM 기술;
∙산업용 온도 범위 (-40°C~+8)5°C), 다양한 환경에 적응할 수 있습니다.

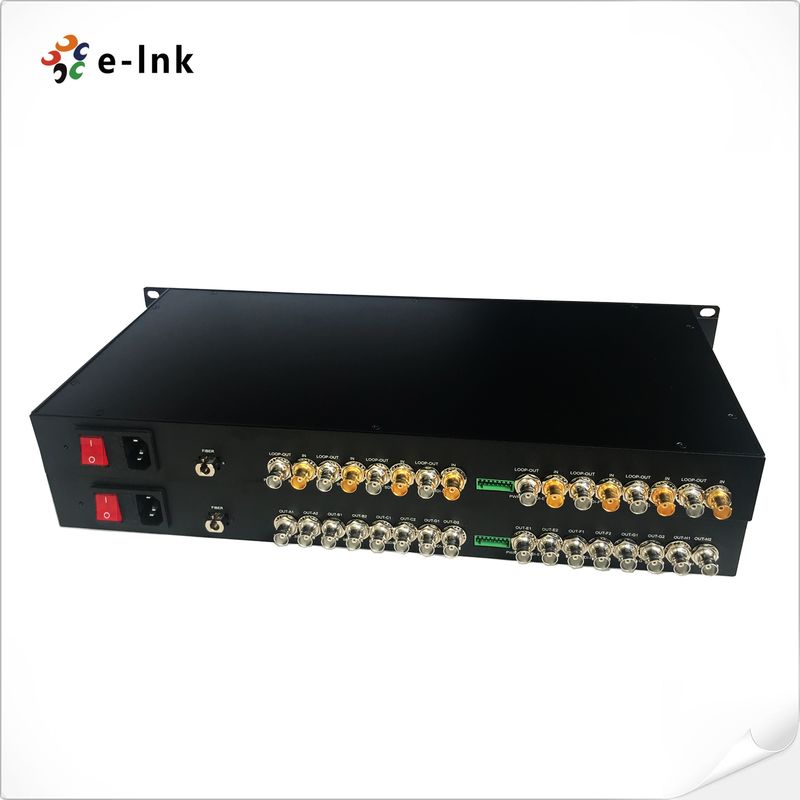

LNK-3GSDI-4BV 시리즈지원 4- 채널쌍방향 3G-SDI 표준 고화질 비디오 신호를 통해 전송싱글광섬유 케이블,그리고 3G를 통해 신호를 감시합니다/HD-SDI 루프 출력. E-Link 3G-SDI Video over Fiber Converters는 1080P 3G-SDI 신호를 위한 하나의 송신기와 하나의 수신기를 포함한다.-SDI 섬유 변환기는 동시에 4-Ch 양방향 3G를 전송할 수 있습니다.-SDI비디오, 1-Ch뒤집어RS-485 데이터, 하나의 광섬유를 통해 신호. 방송 표준까지 비디오 품질, CD 수준까지 오디오 품질 지원뒤집어RS-485 데이터 통신 형식
|
광섬유 인터페이스 |
|
|
섬유 인터페이스 |
S임플렉스 LC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트 속도 |
최대 3.2Gb/s |
|
이득 차이 (10%)∙90% APL) |
< 1% |
|
SDI 형식 지원 |
625/25 PAL |
|
|
525/29.97 NTSC, 525/23.98 |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
비디오 SDI 표준 |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
|
|
SMPTE425M3Gb/s 매핑 (SDI) |
|
|
SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI |
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
리버스 RS485 |
|
주파수/비율 지원 |
RS485에 최대 57600bps |
|
BER |
<10 ̊9 |
|
전기 |
|
|
전원 어댑터 |
AC 110~220V |
|
전력 소비 |
< 15W |
|
모델 |
설명 |
|
LNK-3GSDI-4BV |
4차원 2방향 3G-SDI 비디오, 20km, SM,FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |
|
LNK-3GSDI-4BV1R |
루프아웃 + 1-Ch RS485 역 데이터, 20km, SMFC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용된다. |
