제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
Model Number: LNK-E16G4 Series
문서: E-link 16E1+4GE PDH Mux Dat....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
장점
·자체 저작권 IC를 기반으로
·대역폭은 1.5G까지, 라인 소스를 절약 할 수 있습니다
·이더넷 인터페이스 속도는 10M/100M/1000M, 반/완전 듀플렉스
·4채널 이더넷 인터페이스는 스위치 인터페이스, VLAN를 지원, 4채널 논리적 격리 설정할 수 있습니다
·E1 인터페이스는 G와 일치합니다.703, 디지털 시계 복구 및 부드러운 단계 잠금 기술을 채택
·1 채널 PCM 디지털 비즈니스 전화 (선택)
·콘솔 관리 인터페이스를 제공
·광학 신호를 잃는 경우, 그것은 원격 장치가 전원을 끄거나 섬유가 끊어지고 LED에 의해 알람을 나타낼 수 있습니다.
·로컬 장치는 원격 장치 작동 상태를 볼 수 있습니다
·2 확장 인터페이스를 제공, 당신은 RS232/RS485/RS422/맨체스터 코드와 같은 1~2 채널 비동기 데이터를 확장 할 수 있습니다.
·1~2채널 음성, 1~2채널 E1,1~4채널 스위치, 또는 원격 인터페이스 명령을 제공 루프 백, 라인 유지보수를 용이하게
·전송 거리는 끊김 없이 2~120km까지
·AC 220V, DC-48V, DC24V가 선택적일 수 있습니다.
·DC-48V/DC24V 전원 공급 장치 극성 감지 기능, 극성 없는
전반적인 설명

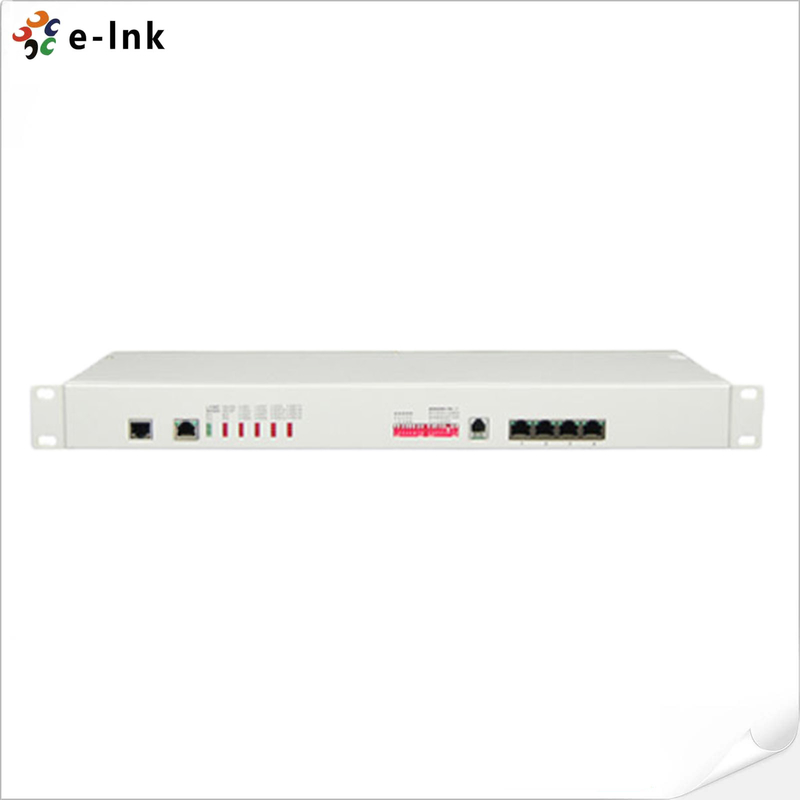

이 장치는 VLSI를 기반으로 개발된 포인트-투-포인트 광 전송 장치입니다. 장치는 1-16 채널 E1 인터페이스를 제공합니다.1-4채널 10M/100M/1000M 이더넷 인터페이스 (라인 레이트 1000M) 및 2개의 확장 인터페이스. 4 채널 이더넷 인터페이스는 스위치 인터페이스로 VLAN를 지원 할 수 있습니다. 1 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터, 음성 신호의 전송 채널로 사용될 수 있습니다.2/4선 E&M 오디오 신호, 스위치 신호, 이더넷 신호 (역폭 2M).1 채널 디지털 비즈니스 전화는 선택적일 수 있습니다. 그것은 매우 유연합니다. 그것은 경보 기능을 가지고 있습니다. 작업은 신뢰할 수 있고 안정적이며 낮은 전력 소비,높은 통합작은 크기입니다.
기술 지표
|
매개 변수 |
사양 |
|
멀티 모드 섬유 |
|
|
섬유 종류 |
50/125um, 62.5/125um |
|
최대 전송 거리 |
5Km @ 62.5 / 125um 단일 모드 섬유, 저하 (3dbm/km) 파장: 820nm |
|
전송 전력 |
-12dBm (분) ~-9dBm (최대) |
|
수신기 민감도 |
-28dBm (분) |
|
링크 예산 |
16dBm |
|
단일 모드 섬유 |
|
|
섬유 종류 |
8/125um, 9/125um |
|
최대 전송 거리 |
40km |
|
전송 거리 |
40km @ 9 / 125um 단일 모드 섬유, 저하 (0.35dbm/km) |
|
파장 |
1310nm |
|
전송 전력 |
-9dBm (Min) ~-8dBm (Max) |
|
수신기 민감도 |
-27dBm (분) |
|
링크 예산 |
18dBm |
|
섬유 인터페이스 |
|
|
연결 |
FC (디폴트), SC/SFP 선택 |
|
본 조항 |
텔넷과 SNMP |
|
표준 SNMP 프로토콜 |
그것은 MIB 파일을 제공, 편리하게 제3자 SNMP에 통합 |
|
E1 인터페이스 |
|
|
인터페이스 표준 |
프로토콜 G를 준수합니다.703 |
|
인터페이스 속도 |
n*64Kbps±50ppm |
|
인터페이스 코드 |
HDB3 |
|
E1 저항: |
75Ω (불균형), 120Ω (균형) |
|
지터 용도 |
프로토콜 G.742과 G에 따라823 |
|
허용된 약화 |
0~6dBm |
|
기가비트이더넷난인터페이스 (10/100)/1000M) |
|
|
인터페이스 속도 |
10/100/1000 Mbit/s, 반/완전 듀플렉스 자동 협상 |
|
인터페이스 표준 |
IEEE 802와 호환됩니다.3, IEEE 802.1Q (VLAN) |
|
MAC 주소 용량 |
4096 |
|
커넥터 |
RJ45, 자동 MDIX를 지원합니다. |
|
힘 |
|
|
전원 공급 |
AC180V ~ 260V·DC∙48V·DC + 24V |
|
전력 소비 |
≤10W |
|
차원 |
|
|
제품 크기 |
19인치 1U 485X138X44mm ((WXDXH) |
|
단순 포장 |
522X198X82mm ((WXDXH) |
|
조각 무게 |
3kg |
|
작업 환경 |
|
|
작동 온도 |
-10°C ~ 50°C |
|
작업 습도 |
5%~95% (집화 없이) |
|
저장 온도 |
-40°C ~ 80°C |
|
저장 습도 |
5%~95% (집화 없이) |
적용
