제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
Model Number: LNK-PDH-E4F1M Series
문서: E-link Managed 4E1 + 1FE PD....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |

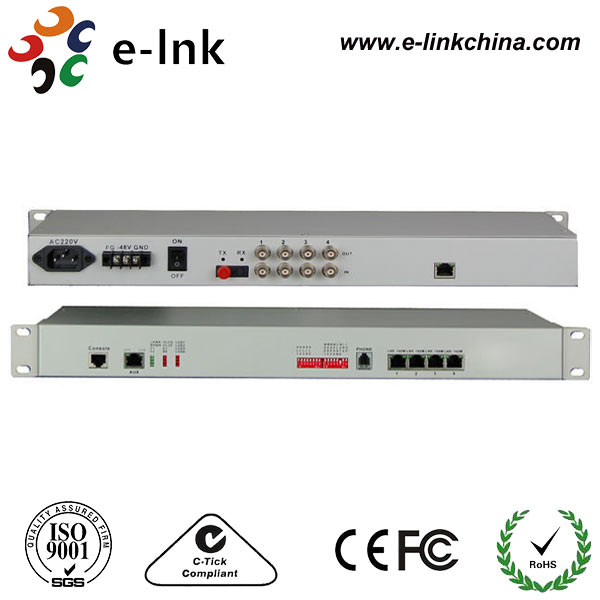

4E1 + 1FE + EOW + 콘솔 NMS
장점
· 4개의 E1 디지털 인터페이스, 75 Ω~120Ω 임피던스 옵션 제공; 모듈형 광범위 동적 광 검출기
· 1 채널 PCM 디지털 비즈니스 전화 (선택 사항)
· 이더넷 인터페이스 속도는 10/100M, 반이중/전이중 자동 협상
· 콘솔 관리 인터페이스 (RS232) 제공
· 장치는 마스터 광섬유 인터페이스와 백업 광섬유 인터페이스를 제공하며, 이중 광 포트 백업 기능은 작업 중단을 방지합니다 (선택 사항)
· E1 인터페이스는 G.703을 준수하며, 디지털 클럭 복구 및 부드러운 위상 고정 기술을 채택합니다.
· 광 신호 손실 시 원격 장치의 전원 꺼짐 또는 광섬유 연결 해제를 감지하고 LED로 알람을 표시합니다.
· 로컬 장치는 원격 장치의 작동 상태를 볼 수 있습니다.
· 원격 인터페이스 루프 백 명령을 제공하여 회선 유지 보수를 용이하게 합니다.
· 전송 거리는 중단 없이 최대 2-120Km입니다.
· SNMP 관리자 지원 (내부 SNMP 에이전트)
· AC 220V, DC-48V, DC24V 선택 가능
· DC-48V/DC24V 전원 공급 장치 극성 감지 기능, 극성 무관
개요
이 장치는 4채널 E1 인터페이스, 1채널 10/100M Fast Ethernet 및 1채널 PCM 디지털 핫라인 전화 (선택 사항)을 제공합니다. 매우 유연합니다. 알람 기능이 있습니다. 작동은 안정적이고, 안정적이며, 저전력 소비, 높은 통합 및 작은 크기입니다.
기술 지표
|
매개변수 |
사양 |
|
광섬유 |
|
|
멀티 모드 광섬유 |
|
|
광섬유 유형 |
50/125um, 62.5/125um |
|
최대 전송 거리 |
5Km @ 62.5 / 125um 멀티모드 광섬유, 감쇠 (3dbm/km) 파장: 820nm |
|
전송 전력 |
-12dBm (최소) ~ -9dBm (최대) |
|
수신기 감도 |
-28dBm (최소) |
|
링크 예산 |
16dBm |
|
단일 모드 광섬유 |
|
|
광섬유 유형 |
8/125um, 9/125um |
|
최대 전송 거리 |
120Km |
|
전송 거리 |
120Km @ 9 / 125um 단일 모드 광섬유, 감쇠 (0.35dbm/km) |
|
파장 |
1310nm |
|
전송 전력 |
-9dBm (최소) ~ -8dBm (최대) |
|
수신기 감도 |
-27dBm (최소) |
|
링크 예산 |
18dBm |
|
E1 인터페이스 |
|
|
인터페이스 표준 |
프로토콜 G.703 준수 |
|
인터페이스 속도 |
n*64Kbps±50ppm |
|
인터페이스 코드 |
HDB3 |
|
E1 임피던스: |
75Ω (불균형), 120Ω (균형) |
|
지터 허용 오차 |
프로토콜 G.742 및 G.823에 따름 |
|
허용 감쇠 |
0~6dBm |
|
이더넷 인터페이스 |
|
|
인터페이스 속도 |
10/100 Mbps, 반이중/전이중 자동 협상 |
|
인터페이스 표준 |
IEEE 802.3, IEEE 802.1Q (VLAN) 호환 |
|
MAC 주소 기능 |
4096 |
|
커넥터 |
RJ45, Auto-MDIX 지원 |
|
전원 |
|
|
전원 공급 장치 |
AC180V ~ 260V；DC –48V；DC +24V |
|
전력 소비 |
≤10W |
|
치수 |
|
|
제품 크기 |
216X140X31mm(WXDXH) |
|
간단한 포장 |
274X193X84mm(WXDXH) |
|
단품 무게 |
1.25KG |
|
작업 환경 |
|
|
작업 온도 |
-10°C ~ 50°C |
|
작업 습도 |
5%~95 % (비응축) |
|
보관 온도 |
-40°C ~ 80°C |
|
보관 습도 |
5%~95 % (비응축) |
응용 프로그램
