제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
문서: E-link 4E1+4GE+Phone+SNMP P....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 60°C |
Storage Temperature: |
-40°C ~ 80°C |
Power consumption: |
≤10W |
Power supply: |
AC220V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 60°C |
Storage Temperature: |
-40°C ~ 80°C |
Power consumption: |
≤10W |
Power supply: |
AC220V；DC –48V；DC +24V |

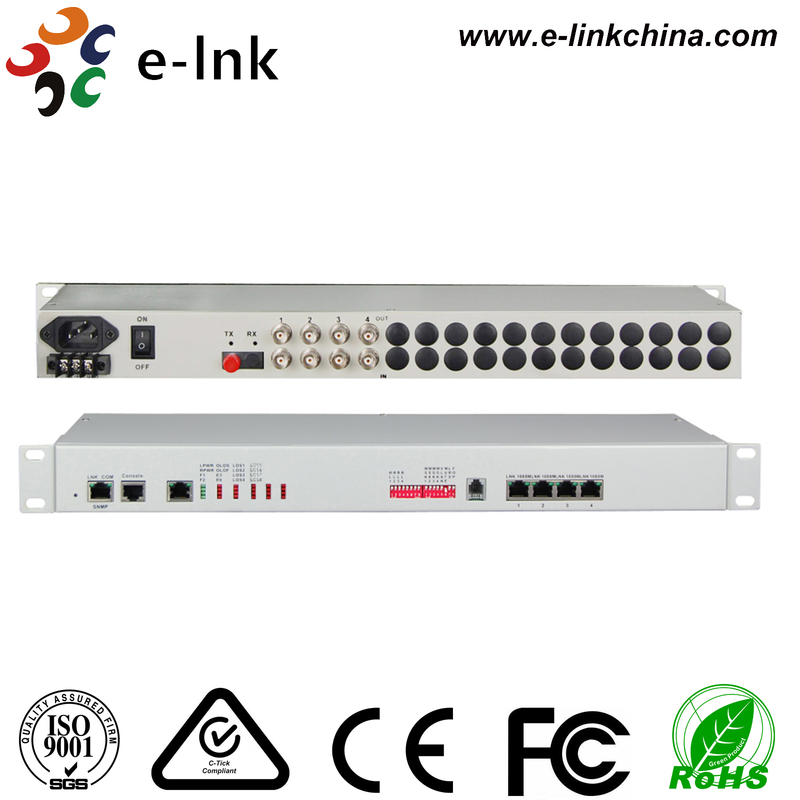

4E1+4GE+Phone+SNMP 광섬유 광학 멀티플렉서
장점
Ø 자체 저작권 IC 기반
Ø 광대역폭은 최대 1.5G, 이더넷 대역폭은 Wire Speed 1000M
Ø 이더넷 인터페이스 속도는 10/100/1000M, 반이중/전이중 자동 협상
Ø 4*이더넷 인터페이스는 스위치 인터페이스이며, VLAN을 지원하며, 4 채널 논리적 격리로 설정 가능
Ø 콘솔 관리 인터페이스(RS232) 제공
Ø 두 개의 광섬유 인터페이스 1+1 보호 제공(APS)기능
Ø E1 인터페이스는 G.703을 준수하며, 디지털 클럭 복구 및 부드러운 위상 고정 기술 채택
Ø 표준 2선 전화(비 전화 핸들)를 엔지니어링 주문 회선 핫라인으로 설정(선택 사항)
Ø 광 신호 손실 시 원격 장치의 전원 꺼짐 또는 광섬유 단선을 감지하고 LED로 알람 표시
Ø 로컬 장치에서 원격 장치의 작동 상태를 볼 수 있음
Ø 2개의 확장 인터페이스 제공, RS232/RS485/RS422/Manchester 코드와 같은 1~2 채널 비동기 데이터 확장 가능;
Ø 원격 인터페이스 루프 백 명령 제공, 로컬 E1 루프 백 기능 지원, E1 LOS 및 AIS 알람 지원, 회선 유지 보수 용이
Ø 전송 거리는 중단 없이 최대 2-100Km
Ø SNMP 관리자 지원(내부 SNMP 에이전트)
Ø AC 220V, DC-48V, DC24V 선택 가능
Ø DC-48V/DC24V 전원 공급 장치 극성 감지 기능, 극성 무관
개요
이 장치는 VLSI를 기반으로 개발된 지점 간 광 전송 장치입니다. 이 장치는 1-4*E1 인터페이스, 1-4*10/100/1000M 이더넷 인터페이스(Wire Speed 1000M) 및 2개의 확장 인터페이스를 제공합니다. 4* 이더넷 인터페이스는 스위치 인터페이스이며 VLAN을 지원할 수 있습니다. 1개의 확장 인터페이스는 RS232/RS485/RS422 비동기 데이터, 건식 접점 신호, 1채널 디지털 비즈니스 전화의 전송 채널로 사용할 수 있습니다. 매우 유연합니다. 알람 기능이 있습니다. 작동은 안정적이고 안정적이며 저전력 소비, 높은 통합, 작은 크기입니다.
기술 지표
|
매개변수 |
사양 |
|
광섬유
|
멀티 모드 광섬유 50/125um, 62.5/125um, 최대 전송 거리: 5Km @ 62.5 / 125um 단일 모드 광섬유, 감쇠 (3dbm/km) 파장: 820nm 전송 전력: -12dBm (최소) ~-9dBm(최대) 수신기 감도: -28dBm (최소) 링크 예산: 16dBm 단일 모드 광섬유 8/125um, 9/125um 최대 전송 거리:40Km 전송 거리: 40Km @ 9 / 125um 단일 모드 광섬유, 감쇠 (0.35dbm/km) 파장: 1310nm 전송 전력: -9dBm (최소) ~-8dBm (최대) 수신기 감도: -27dBm (최소) 링크 예산: 18dBm |
|
E1 인터페이스
|
인터페이스 표준: 프로토콜 G.703 준수; E1 임피던스: 75Ω (불균형), 120Ω (균형); 지터 허용 오차: 프로토콜 G.742 및 G.823에 따름 허용 감쇠: 0~6dBm |
|
이더넷 인터페이스 (10/100M/1000M UTP)
|
인터페이스 속도: 10/100/1000MMbps, 반이중/전이중 자동 협상 인터페이스 표준: IEEE 802.3, IEEE802.1Q(VLAN) 호환 MAC 주소 기능: 4096 커넥터: RJ45, Auto-MDIX 지원 |
|
전원
|
전원 공급 장치: AC220V；DC –48V；DC +24V 전력 소비: ≤10W |
|
작업 환경
|
작동 온도: -10°C ~ 60°C 작동 습도: 5%~95 % (결로 없음) 보관 온도: -40°C ~ 80°C 보관 습도: 5%~95 % (결로 없음) |
응용 프로그램
