제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
문서: E-link Rack Mount PLC Split....0.pdf
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |

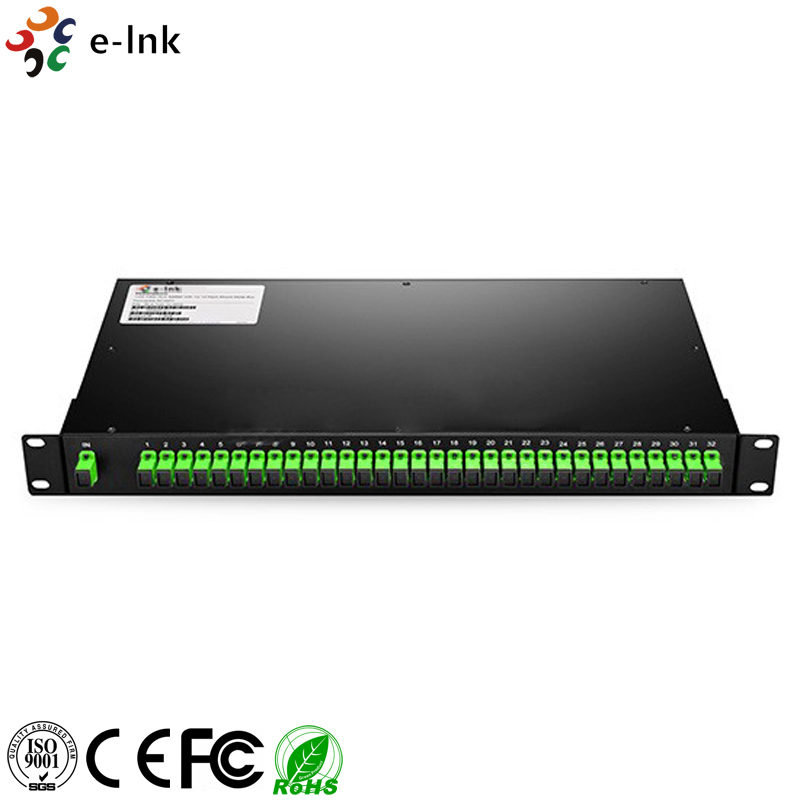

랙 마운트 PLC 스플리터
장점s
ü낮은 삽입 손실 (IL)
ü높은 격리
ü낮은 양극화 의존적 손실 (PDL)
ü콤팩트 디자인 어댑터
ü넓은 작동 파장 범위
ü좋은 채널-투-채널 균일성
ü높은 신뢰성 및 높은 안정성
ü텔코르디아 GR-1209-CORE-2001 준수
ü텔코르디아 GR-1221-CORE-1999 준수
üYD/T-1272Q 준수
üQ/CT-2295 준수
üRoHS-6 준수 (연) 무료)
전반적인 설명
의전자 링크래크 마운트 PLC (Planar Lightwave Circuit) 스플리터 (PLC) 는 실리카 광파 유도 기술을 사용하여 제조된 19인치 1U 래크 마운트 패키지를 가진 광학 전력 관리 장치의 일종이다.1xN 또는 2xN 분할 비율로 광 신호 전력 분할을 실현하기 위해 PON / ODN 네트워크에서 널리 사용됩니다..전자 링크포트 구성, 입력 커넥터 및 출력 커넥터에 대한 다른 요구 사항을 충족시키기 위해 사용자 정의 랙 마운트 PLC 스플리터 시리즈를 제공합니다.
기술 지표
|
매개 변수 |
1×N 랙 마운트 PLC 스플리터 |
|||||
|
작동 파장 (nm) |
1260~1650 |
|||||
|
포트 구성 |
1x2 |
1×4 |
1x8 |
1x16 |
1x32 |
1x64 |
|
최대 삽입 손실 (dB) (P/S 등급) |
4.1/4.3 |
7.4/7.6 |
10.5/10.8 |
13.8/14.0 |
16.8/17.2 |
20.8/21.3 |
|
최대 손실 균일성 (dB) |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
2.0 |
|
최대 PDL (dB) |
0.2 |
0.25 |
0.35 |
|||
|
분 회수 손실 (dB) |
55 |
|||||
|
미니 디렉티브 (dB) |
55 |
|||||
|
최대 파장 의존적 손실 (dB) |
0.5 |
0.8 |
1.0 |
|||
|
최대 온도 안정성 (dB) |
0.5 |
|||||
|
작동 온도 (°C) |
-4085. |
|||||
|
저장 온도 (°C) |
-4085. |
|||||
|
장치 차원 L × W × H (mm) |
483 × 150 × 45 |
|||||
|
매개 변수 |
2×N 랙 마운트 PLC 스플리터 |
|||||
|
작동 파장 (nm) |
1260~1650 |
|||||
|
포트 구성 |
2x2 |
2×4 |
2x8 |
2x16 |
2x32 |
2×64 |
|
최대 삽입 손실 (dB) |
4.5 |
7.9 |
11.3 |
14.7 |
17.8 |
21.3 |
|
최대 손실 균일성 (dB) |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
|
최대 PDL (dB) |
0.3 |
0.35 |
0.4 |
|||
|
분 회수 손실 (dB) |
55 |
|||||
|
미니 디렉티브 (dB) |
55 |
|||||
|
최대 파장 의존적 손실 (dB) |
0.5 |
0.8 |
1.0 |
|||
|
최대 온도 안정성 (dB) |
0.5 |
|||||
|
작동 온도 (°C) |
-4085. |
|||||
|
저장 온도 (°C) |
-4085. |
|||||
|
장치 차원 L × W × H (mm) |
483 × 150 × 45 |
|||||
주문 정보
|
LNK-xxx-19 |
- |
x |
x |
|
랙 마운트 PLC 스플리터 |
|
입력 연결 장치 |
출력 연결 |
|
xxx: |
|
0=무함께 |
0=무함께 |
|
102 = 1 × 2 |
|
1=FC/UPC |
1=FC/UPC |
|
... |
|
2=FC/APC |
2=FC/APC |
|
164=1×64 |
|
3=SC/UPC |
3=SC/UPC |
|
202=2 × 2 |
|
4=SC/APC |
4=SC/APC |
|
... |
|
5=LC/UPC |
5=LC/UPC |
|
264=2×64 |
|
6=LC/APC |
6=LC/APC |
적용
üFTTH 시스템
üPON 네트워크
ü광섬유 감지 시스템
ü항공우주 및 군사용
