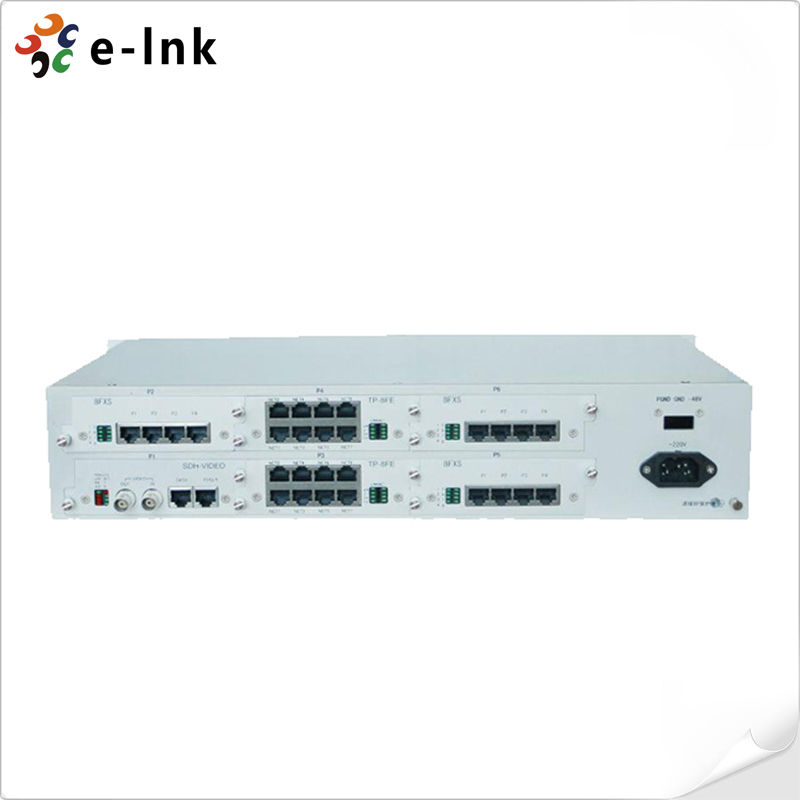

24E1 SDH 멀티 서비스 액세스 플랫폼

제품 세부 정보

Place of Origin: China

브랜드 이름: E-link

인증: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

문서: E-link SDH Mux Datasheet V1....0.pdf

지불 및 배송 조건

Minimum Order Quantity: 1pcs

가격: 협상 가능

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

가장 좋은 가격 을 구하라
지금 연락하세요
사양
강조하다:

24E1 SDH 접속 플랫폼

,

멀티서비스 광섬유 플랫폼

,

SDH 접근 플랫폼 보증

상대 습도 ::
5% ~ 90% 비 응축
작동 온도:
-5°C ~ 60°C
치수(폭x높이x깊이):
440 × 44 × 138mm
옵션 1+1 전원 공급 장치:
AC+DC 또는 DC+DC
전원 공급 장치:
-48V DC, +24VDC 또는 220V (110V) AC
빠른 이더넷 데이터 모드:
공유 또는 vlan/별도
상대 습도 ::
5% ~ 90% 비 응축
작동 온도:
-5°C ~ 60°C
치수(폭x높이x깊이):
440 × 44 × 138mm
옵션 1+1 전원 공급 장치:
AC+DC 또는 DC+DC
전원 공급 장치:
-48V DC, +24VDC 또는 220V (110V) AC
빠른 이더넷 데이터 모드:
공유 또는 vlan/별도
설명
24E1 SDH 멀티 서비스 액세스 플랫폼

24E1 SDH 멀티 서비스 액세스 플랫폼

제품 장점

·2개의 STM-1 광학 인터페이스와 1+1 리던스.

·두 개의 V.35/V.11 [N × 64K (N = 0 ~ 31) ] 채널

·SDH, PCM, PDH 및 이더넷의 통합

·N × 2,048Mbps 대역폭을 달성하기 위해 물리적인 격리된 최대 4개의 이더넷 네트워크를 제공한다.

·6개의 슬롯을 제공하여 8E1 카드, 8개의 FXO/FXS 카드, 8개의 RS232/RS485/RS422 카드, 이더넷 카드, E&M, 마그네트, 핫라인 등을 삽입할 수 있습니다.

·모듈형 구성이고 업그레이드 가능합니다.

·포인트에서 포인트, 체인형 및 링 네트워크를 지원합니다.

전반적인 설명

LNK-MSAP155-24 SDH/MSAP 멀티플렉서 (Multiplexer) 는 SDH 기술을 기반으로 E-Link이 새로 개발한 광섬유 전송 장비이다.LNK-MSAP155-24 SDH MUX는 사용자의 필요뿐만 아니라 다른 광섬유 전송/접근 서비스를 충족시키는 데 성공합니다.LNK-MSAP155-24 SDH 광적 멀티플렉서는 원격 PDH 멀티플렉서, 광적 모덤, 멀티 서비스 멀티플렉서 등에 직접 연결될 수 있습니다.LNK-MSAP155-24다양한 환경에 적합합니다.



기술 지표

매개 변수

사양

광적 인터페이스

비율

155Mbps±4.6ppm

적응성 섬유

단일/다중 모드

소비량

-15 ~ -8dBm

파장

1310nm/1550nm

물리적 연결 장치

FC/SC

감수성

-32dBm 이상

E1 인터페이스

비율

2048Kbps

코드

HDB3

준수합니다

ITU-T G.703 표준

임페던스

75Ω/120Ω

프레임 구조

PCM30/31

신호 전달

들어오는 신호

채널

최대 24

이더넷 인터페이스

비율

N × 2.048MbpsN≤50

듀플렉스

완전/반 자동 협상

물리적 연결 장치

RJ-45

준수합니다

IEEE8023

FXO/FXS 인터페이스

임페던스

200Ω + 560Ω//0.1μF

오디오 주파수 범위

300Hz ~ 3400Hz

압축 비율

ITU G에서 A급711

루프 전류

25mA

EM2/4 인터페이스

오디오 주파수 범위

300Hz ~ 3400Hz

압축 비율

ITU G에서 A급711

에코 손실

>18dB

임페던스

평형 600Ω

V.24 인터페이스

비율

비동기 <=9600bps

그리고 64kbps의 비동기

준수합니다

CCITT V.28

V.35 인터페이스

비율

N × 64KbpsN=0 ~ 31

준수합니다

ISO2593

물리적 연결 장치

RJ-45

준수합니다

ITU-T V35

전원 공급

220VAC/- 48VDC

전력 소비

≤50W

작업 환경

작동 온도

-30°C ~ 50°C

작업 습도

5%~95% (집화 없이)

저장 온도

-40°C ~ 80°C

저장 습도

5%~95% (집화 없이)


주문 정보

이름

설명

사진

3U-8ETH

4채널 이더넷 서비스를 제공하세요

24E1 SDH 멀티 서비스 액세스 플랫폼 0

3U-WG300

로컬 사이트 또는 원격 사이트에서 2 채널 E1 디지털 신호 접근을 제공하십시오. 제공 번호1아니, 안돼7, PRI, V5.2 신호 접근, MUX 시리즈 장치에서 사용. 전화 접속 또는 PABX 기능을 제공합니다.

24E1 SDH 멀티 서비스 액세스 플랫폼 1

3U-8USER

4개의 슬롯을 제공하여 PCM 64K 비지니스 카드를 삽입할 수 있습니다.

24E1 SDH 멀티 서비스 액세스 플랫폼 2

3U-8E1

8E1 인터페이스를 제공

24E1 SDH 멀티 서비스 액세스 플랫폼 3

3U-8MVOICE

8 채널 64K 사업을 제공, FXO / FXS, 자석, 네트워크 관리 시스템으로 2100Hz 자석을 설정할 수 있습니다.

24E1 SDH 멀티 서비스 액세스 플랫폼 4

3U-10FXS

10 FXS 인터페이스를 제공

24E1 SDH 멀티 서비스 액세스 플랫폼 5

3U-10FXO

10 FXO 인터페이스를 제공

24E1 SDH 멀티 서비스 액세스 플랫폼 6

3U-4EM2/4VOX

4 채널 2/4 와이어 오디오를 제공, 이득 마진: ∞∞, 조정: °dB

24E1 SDH 멀티 서비스 액세스 플랫폼 7

3U-8V24

8 채널 V.24 인터페이스를 제공, RS232 / RS485 / RS422 사업을 설정할 수 있습니다, V.24 인터페이스는 비동기 속도 적응 인터페이스가 될 수 있습니다: 019200bps, 또한 DCE 모드 동기 인터페이스가 될 수 있습니다: 300, 600, 1200, 2400, 4800, 9600, 64Kbps 등

24E1 SDH 멀티 서비스 액세스 플랫폼 8
