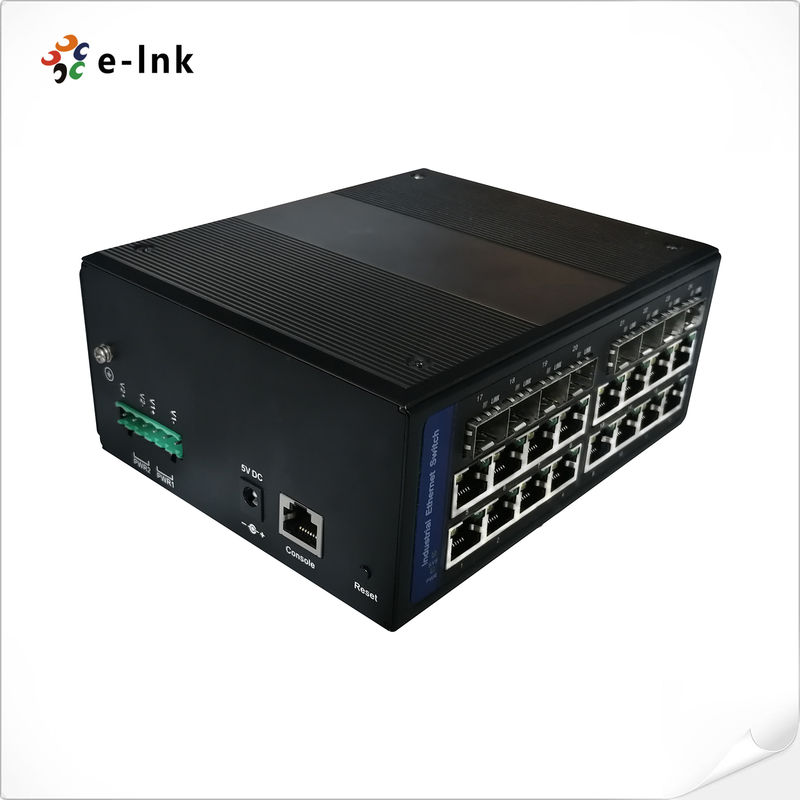

관리된 이더넷 스위치 고밀도 1000M 16xRJ45 + 8xSFP 섬유 DIN-레일 마운트

관리된 이더넷 스위치 고밀도 1000M 16xRJ45 + 8xSFP 섬유 DIN-레일 마운트

제품 개요

의LNK-GYM7816G-SFP 시리즈E-link의 보험료를 나타냅니다.산업용 관리형 이더넷 스위치,16× 10/100/1000Base-TX RJ45 포트그리고8×100/1000Base-X SFP 섬유 슬롯미션 크리티컬 배포를 위해 설계된 이고성능 네트워크 솔루션배달뛰어난 대역폭, 광범위한 광섬유 연결, 산업용 내구성가장 까다로운 환경에 적합합니다.

주요 특징 및 이점

1. 고밀도 연결

   • 16 × 기가비트 이더넷 포트에 대해대역폭이 많은 산업용 용도

   • 8 × SFP 섬유 슬롯지원장거리 광전달(한 모드 120km까지)

   • 차단하지 않는 스위치 아키텍처보장합니다전선 속도의 성능

2. 산업용 신뢰성

   • 연장 온도 작동(-40°C ~ +80°C)

   • 이중 리던던트 전력 입력(12~48V DC)극성 보호

   • 팬 없는 금속 가구와 함께IP40 보호먼지/입자

3. 고급 네트워크 관리

   • 레이어 2+ 기능VLAN, QoS 및 RSTP를 포함하여

   • 16K 대용량 프레임 지원에 대해데이터집약적인 산업 프로토콜

   • 8K MAC 주소 테이블에 대해대규모 장치 배포

기술 사양

1고성능 광섬유 연결
✔8×100/1000BASE-X SFP 슬롯- 자동 탐지SC/FC/ST/LC 섬유 모듈와 함께열 교환 가능성 (hot-swappable capacity)
✔이중 섬유 송신- 둘 다 지원단일 모드 (120km까지) 및 멀티 모드 (2km까지)섬유 연결
✔유연한 미디어 변환- 가능해요구리로 섬유로 변환확장 네트워크 범위

2고급 네트워크 성능
✔16K 줌보 프레임 지원- 최적화산업용 비디오 및 데이터 전송용 처리량
✔IPv6/IPv4 듀얼 스택- 보장합니다.미래 안전 네트워크 호환성
✔8K MAC 주소 테이블- 지원대규모 장치 배포

3산업용 보호
✔4KV 전압 보호- 포괄적인 방어전원 및 데이터 인터페이스
✔역극성 보호- 손상을 방지합니다.잘못된 DC 전원 연결 (12-48V)
✔과류 보호- 자동 종료장비 안전

4에너지 효율성 및 관리
✔IEEE 802.3az EEE- 감소전력 소비 70%까지교통량이 낮을 때
✔전체 LED 표시기- 실시간 모니터링항구 상태 및 시스템 건강
✔DHCP 클라이언트/서버- 유연하다지적재산물 관리RFC 1541/1542에 따라

5견고한 기계 설계
✔팬 없는 금속 장치-IP40 등급에 대해먼지 보호그리고조용한 동작
✔DIN-레일/벽 장착- 플렉서블 설치산업용 컨트롤 캐비닛
✔확장 된 온도 범위- 신뢰성 있는 작동-40°C ~ +80°C

6계층 2 관리 기능
✔VLAN 지원- 가능해요네트워크 세분화 및 보안
✔QoS 우선 순위- 보장합니다.중요한 트래픽에 대한 대역폭 할당
✔RSTP/MSTP- 제공네트워크 과잉 및 빠른 컨버전스

적용 시나리오

1산업 자동화 및 스마트 제조
•미션 크리티컬 네트워크 벡버안쪽산업 4.0 스마트 공장, 연결여러 PLC, HMI 및 로봇 작업장지나가면서고밀도 16포트 구리 연결
• 제공결정적 이더넷 통신에 대해SCADA 시스템와 함께16K 대용량 프레임보장낮은 지연 시간 데이터 전송안쪽자동 생산 라인
• 특징4KV 전압 보호안정적인 작동을 위해전기 소음 산업 환경

2대규모 감시 및 보안 시스템
• 지원고화질 IP 카메라 네트워크와 함께16-포트 구리 연결그리고8개의 섬유 업링크에 대해중앙 모니터링 스테이션
• 지원장거리 비디오 전송통한SFP 섬유 모듈(한 모드 120km까지)
• 사용VLAN 세분화에 대해멀티 카메라 보안 네트워크안쪽지하철 감시 시스템

3지능형 교통 인프라 (ITS)
• 능력도로변 통신 장치그리고교통 모니터링 장치와 함께-40°C ~ +80°C 작동
• 제공네트워크 과잉성지나가면서RSTP 프로토콜에 대해교통 신호 제어 시스템
• 구원고 대역폭 섬유 척추지나가면서8 SFP 포트에 대해터널/교 모니터링

4데이터 센터 엣지 & 엔터프라이즈 네트워크
• 지원고밀도 서버 연결성안쪽데이터 센터 엣지 배포
• 지원유연한 네트워크 집적지나가면서8개의 광선 업링크 옵션
• 특징래크 장착 설계에 대해표준 19인치 네트워크 캐비닛

5유틸리티 및 에너지 부문 응용 프로그램
•IEC 61850-3 표준에 대해서브 스테이션 자동화 시스템
• 제공듀얼 파워 입력에 대해24/7 운영안쪽전력 분배소
• 견딜 수 있다높은 EMI 환경안쪽석유/가스 필드 작업

기술 지표

응용 프로그램 디스플레이 다이어그램
