제품 세부 정보
Place of Origin: China
브랜드 이름: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX40
지불 및 배송 조건
Minimum Order Quantity: 1 pcs
가격: 협상 가능
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
장점
► SMPTE 297-2006 호환 기능
► 50Mbps ~ 1.485Gbps 속도
► HD-SDI 최대 40km 거리
► SD-SDI, HD-SDI용 비디오 병리 패턴 지원
► 18 파장 CWDM DFB 송신기
► 핫 플러그 가능 SFP 풋프린트
► SFP MSA 준수
► I2C 인터페이스를 통한 디지털 진단 기능 사용 가능
► 단일 +3.3V 전원 공급 장치
► 낮은 전력 소비
► 작동 케이스 온도: 0 ~ +70°C
► RoHS 준수 및 무연
개요

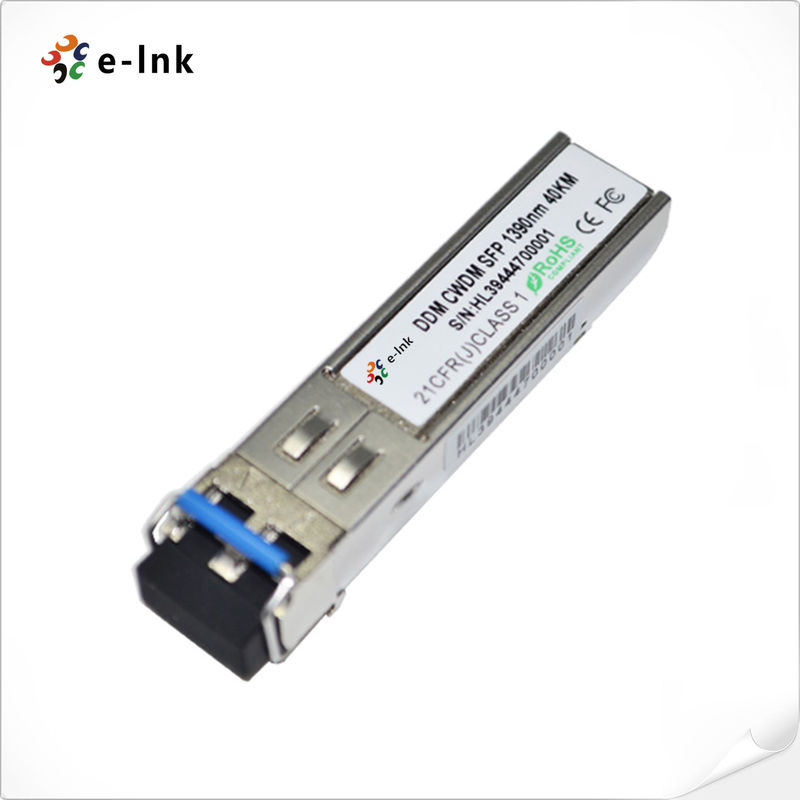

E-link LNK-CWDM-SFP1G-XX40은 단일 모드 광섬유(SMF)를 통한 장거리 비디오 전송 응용 분야를 위한 고성능, 비용 효율적인 HD-SDI CWDM 광 트랜시버 모듈입니다. 50Mbps에서 1.485Gbps까지의 데이터 속도를 제공하며 SMPTE 259M, SMPTE 344M 및 SMPTE 292M 직렬 속도에 대한 SDI 병리 패턴이 있는 경우에도 견고한 성능을 위해 특별히 설계되었습니다. 1.5Gbps 병리 신호에서 단일 모드 광섬유를 통해 최대 40km의 전송 거리를 제공합니다. 1270nm에서 1610nm 파장까지 모든 18개의 CWDM 채널에서 사용할 수 있으므로 고객은 새로운 광섬유 가닥을 추가하지 않고도 기존 비디오 광 인프라의 대역폭을 늘릴 수 있습니다. LNK-CWDM-SFP1G-XX40은 MSA를 준수합니다.
기술 지수
|
표준: |
INF-8074i SFP(소형 폼 팩터 플러그 가능) 트랜시버 |
|
SFF-8472 트랜시버용 진단 모니터링 인터페이스 |
|
|
SMPTE 259M-2008 SDTV 디지털 신호/데이터 직렬 디지털 인터페이스(SD-SDI) |
|
|
SMPTE 292M-2008 1.5Gbps 신호/데이터 직렬 인터페이스(HD-SDI) |
|
|
SMPTE 344M-2000 540Mbps 직렬 디지털 인터페이스 |
|
|
Part 번호 |
LNK-CWDM-SFP1G-XX40 |
|
폼 팩터 |
비디오 SFP 트랜시버 |
|
Data 속도 |
1.485Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber 유형 |
SMF |
|
최대 거리 |
40km |
|
Optical 구성 요소 |
DFB/PIN |
|
송신기 전력 |
-5~0dBm |
|
Extinction 비율 |
>9dB |
|
수신기 감도 |
< -25dBm |
|
Receiver 과부하 |
>-3dBm |
|
커넥터 |
듀플렉스 LC |
|
Digital 진단 모니터링(DDM) |
S기본적으로 지원 |
|
무게 |
0.025Kg |
|
작동 온도 |
0°C ~ 70°C(32°F ~ 158°F) |
|
보관 온도 |
-40°C ~ 85°C(-40°F ~ 185°F) |
|
Application |
SMPTE 292M(1.485Gb/s) |
|
SMPTE 259M(270/360Mb/s) |
|
|
HD-SDI/SD-SDI 광섬유 컨버터 |
|
|
고밀도 디지털 비디오 라우터 및 스위치 |
|
|
방송 카메라, HD 카메라 또는 모니터 시스템 |
|
|
MTBF |
> 200,000시간 |
주문 정보
|
모델 |
설명 |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3140 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3340 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3540 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3740 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3940 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4140 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4340 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4540 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4740 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4940 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5140 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5340 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5540 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5740 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5940 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-6140 |
1.5Gb/s SDI CWDM SFP 비디오 광 트랜시버, 1610nm, 40km, LC, DDMI, MSA |
응용 분야
