제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001
모델 번호: LNK-IMC1200GP60-SFP 시리즈
지불 및 배송 조건
최소 주문 수량: 1 단위
가격: US$75-90/pc
포장 세부 사항: 섬유 미디어 컨버터 표준 패키지
배달 시간: 5-10 근무일
지불 조건: T/T, Western Union, Moneygram, PayPal
공급 능력: 10000pcs/월
표준: |
IEEE802.3at 파워 오브 이더넷 |
커넥터: |
2 x rj45 |
광학 포트: |
1 x SFP 1000Base-X 또는 100Base-FX (자동 감지) |
입력 전원: |
48 ~ 57VDC, 4 핀 말단 블록 |
전력 소비: |
125W 맥스 |
포장: |
알루미늄 케이스 |
표준: |
IEEE802.3at 파워 오브 이더넷 |
커넥터: |
2 x rj45 |
광학 포트: |
1 x SFP 1000Base-X 또는 100Base-FX (자동 감지) |
입력 전원: |
48 ~ 57VDC, 4 핀 말단 블록 |
전력 소비: |
125W 맥스 |
포장: |
알루미늄 케이스 |
- 네
제품 개요:

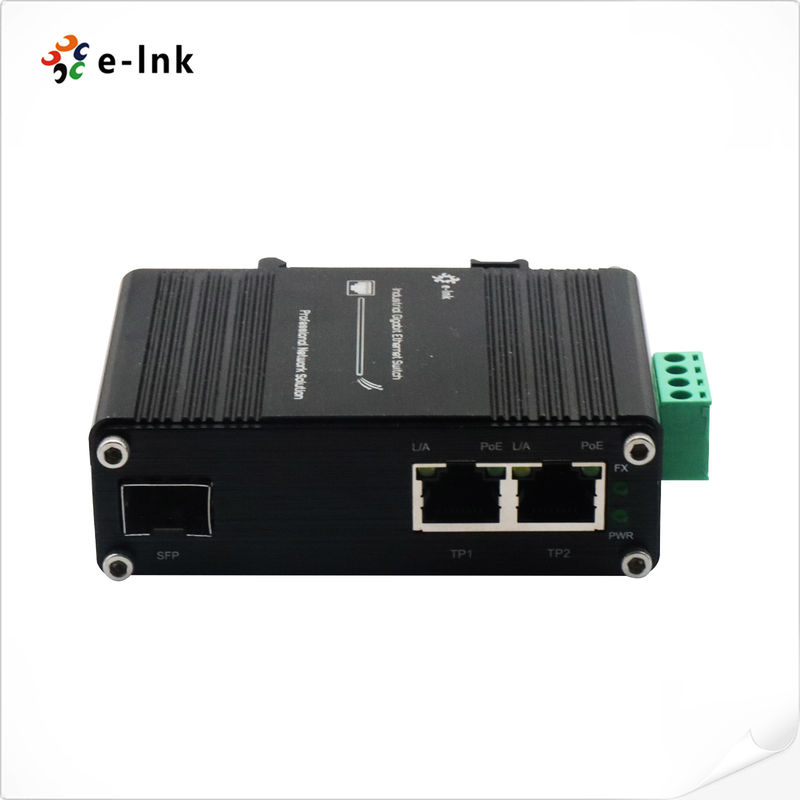

LNK-IMC1200GP60-SFP는 고성능 산업용 미디어 변환기이며, 까다로운 환경에서 고급 네트워크 연결과 전력 분배를 제공하기 위해 설계되었습니다. It features one 100/1000Base-X SFP fiber port that supports a wide range of pluggable SFP modules—including both single-mode and multi-mode fiber types with single or dual fiber cores—enabling customizable, 뛰어난 유연성을 가진 장거리 광 통신
이 변환기는 두 개의 10/100/1000BASE-T 구리 이더넷 포트를 갖추고 있으며, IEEE 802.3bt 표준을 준수하는 고전력 PoE++ 지원을 제공합니다.포트당 최대 60W를 공급하여 PTZ 카메라와 같은 에너지 소모 장치를 효율적으로 작동합니다., 무선 AP, 그리고 산업용 VoIP 시스템
견고한 금속 가구에 장착되어 있으며, 장치는 -40°C에서 75°C까지의 광범위한 온도 범위에서 안정적으로 작동하며 EN55022 EMI 표준을 충족합니다.전기 소음 환경에서 안정적인 성능을 보장합니다그것은 다양한 네트워크 토폴로지에 원활한 통합을 위해 자동 협상을 통해 반과 풀 듀플렉스 모드를 지원합니다.
쉽게 배치하도록 설계된 컨버터는 DIN 레일 장착 호환성을 제공하여 산업 제어 캐비닛, 통신 랙 및 스마트 그리드 애플리케이션에 이상적입니다.
특징 설명:
자동 MDI/MDI-X와 함께 듀얼 기가비트 구리 포트: 두 개의 자동 감지 10/100/1000BASE-T RJ45 인터페이스는 원활한 케이블 호환성을 제공하고 혼합 네트워크 환경에서 크로스오버 요구 사항을 제거합니다.
자동 탐지 기능을 갖춘 다속 SFP 섬유 슬롯: 100Base-FX 또는 1000Base-X 섬유 모듈을 자동으로 인식하는 한 개의 듀얼 모드 SFP 포트를 특징으로하며 유연한 섬유 연결을 위해 단일 모드 및 멀티 모드 트랜시버를 지원합니다.
3모드 PoE/PoE+/PoE++ 준수: IEEE 802.3af (15.4W), IEEE 802.3at (30W) 및 모든 네 쌍에서 고전력 60W PoE ++를 지원하며 액세스 포인트, 패널 틸트 줌 카메라 및 산업용 전화에 대한 다재다능한 장치 전원을 가능하게합니다.
어댑티브 듀플렉스 운영 및 자동 협상: 자동으로 풀/하프 듀플렉스 모드를 구성하고 다양한 네트워크 아키텍처에서 효율적인 대역폭 활용을 위해 최적의 전송 속도를 협상합니다.
에너지 효율적인 이더넷 (EEE) 기술: 낮은 데이터 활동 기간 동안 전력 소비를 80%까지 줄이고 IEEE 802.3az 표준과 완전한 호환성을 유지합니다.
산업용 터미널 블록 전력 입력: 48-57VDC 광범위한 전원 공급을 안전 스크루 터미널 연결을 통해 받아 들이며 전압 변동이있는 환경에서 안정적인 작동을 보장합니다.
유연한 DIN 레일 및 벽 장착 설계: 제어 캐비닛, 서버 래크 및 범용 장착 옵션으로 컴팩트 산업용 장치에 빠르게 설치 할 수 있습니다.
연장 온도 완화 설계: -40°C에서 75°C (-40°F에서 167°F) 까지 극한 환경에서도 안정적으로 작동하며, 가열되지 않은 창고, 야외 캐비닛 및 가혹한 산업 환경에 적합합니다.
적용 시나리오
고전력 PoE++ 배포: PTZ 카메라, 802.11ax 무선 시스템 및 포트 당 60W PoE++ 출력으로 산업 IoT 장비를 포함한 전력 소모 장치를 지원합니다.
광섬유 네트워크 확장: 캠퍼스 네트워크, 제조 공장 및 교통 인프라에서 장거리 백본 링크를 위해 단일 모드 / 멀티 모드 섬유 연결을 제공합니다.
산업 자동화 시스템: EMI가 많은 제조 환경에서 모터 드라이브, PLC 컨트롤러 및 HMI 패널에 대한 신뢰할 수있는 연결을 제공합니다.
야외 및 견고한 응용 프로그램: 태양광 농장, 철도 통신 및 지능형 운송 시스템 (ITS) 에서 넓은 온도 환경 (-40°C ~ 75°C) 에서 안정적으로 작동합니다.
전력 유틸리티 및 스마트 그리드 네트워크: 발전소 자동화, 네트워크 모니터링 및 증강 된 전기 격리 및 급증 보호로 분배 제어
지적재산권 감시 및 보안 시스템: 열 카메라, 접근 제어 시스템 및 장거리 인터컴을 포함한 고성능 보안 장치를 전원합니다.
무선 통신기 기반: 광섬유 연결 및 원격 전원 기능으로 4G/5G 소형 셀, 마이크로 웨브 백하울 및 WLAN 배포를 지원합니다.
DIN-레일 산업용 장: 공간 효율적인 설치를 제어 캐비닛, 유통 상자 및 모듈 산업 랙에 용이하게 합니다.
사양
|
이더넷 |
|
|---|---|
|
표준: |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
IEEE802.3ab 1000Base-T |
|
|
IEEE802.3z 1000Base-X |
|
|
IEEE 802.3az 에너지 효율 이더넷 (EEE) |
|
|
IEEE802.3af 이더넷 전원 |
|
|
IEEE802.3at 전원 이더넷 |
|
|
처리 유형: |
저장 및 전달 |
|
전향 필터 속도: |
14,880pps (10Mbps) |
|
148800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
패킷 버퍼 메모리: |
1 Mbit |
|
최대 패킷 길이는: |
9K 바이트 |
|
주소 테이블 크기 |
2K MAC 주소 |
|
인터페이스 |
|
|
커넥터: |
2 x RJ45 |
|
광 포트: |
1 x SFP 1000Base-X 또는 100Base-FX (자동 감지) |
|
전기 및 기계 |
|
|
입력 전력: |
48~57VDC, 4핀 단말기 블록 |
|
전력 소비: |
최대 125W |
|
LED 표시기: |
|
|
PWR: |
전력 상태 |
|
포지션은: |
PD 플러그 상태 |
|
RJ45: |
링크/활동 |
|
SFP: |
링크 |
|
크기 (WxDxH): |
95 x 70 x 30mm |
|
무게: |
0.25kg |
|
케이스: |
알루미늄 케이스 |
|
장착 옵션: |
DIN-Rail / 벽에 장착 |
주문 정보
| 모델 | 설명 |
| LNK-IMC1200GP60-SFP | 60W PoE++와 함께 단단한 2포트 10/100/1000BASE-TX에서 100/1000BASE-X SFP 미디어 변환기 |
| SFP 옵션 | SFP 옵션. SFP 옵션 페이지 (산업 SFP) 에서 SFP 옵션을 선택하십시오. |
| SFP 모듈은 별도로 구매해야 합니다. | |
| 장착 옵션 | 기본 DIN-레일 브래킷 설치, 월 마운트 브래킷 포함 |
| 전원 옵션 | 120W/2.5A 48VDC 전원 공급. 터미널 블록에 대한 오픈 와이어 |
| 전원 공급은 별도로 구입해야 합니다. |
