제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
모델 번호: 상업 유형 : LNK-BSFP-1.25G-60CU 산업 유형 : LNK-BSFP-1.25G-L60CU
지불 및 배송 조건
최소 주문 수량: 1 개 PC
가격: 협상 가능
포장 세부 사항: 상자 포장
배달 시간: 3-12 근무일
지불 조건: L/C, T/T, Western Union, MoneyGram, PayPal
공급 능력: 1000 PCS/월
입력 차동 임피던스: |
90 ~ 110Ω |
데이터 입력 스윙 차동: |
400 ~ 1800MV |
광학 상승/낙하 시간 (20%~ 80%): |
0.26ns |
평균 출력 전력: |
-2 ~+3dBm |
스펙트럼 너비 (RMS): |
1nm |
중심 파장: |
1470 ~ 1510nm |
입력 차동 임피던스: |
90 ~ 110Ω |
데이터 입력 스윙 차동: |
400 ~ 1800MV |
광학 상승/낙하 시간 (20%~ 80%): |
0.26ns |
평균 출력 전력: |
-2 ~+3dBm |
스펙트럼 너비 (RMS): |
1nm |
중심 파장: |
1470 ~ 1510nm |
장점
¨ 1.25Gbps/1.063Gbps 듀얼 데이터 속도 지원
¨ 1490nm DFB 레이저 및 PIN 광 검출기, 60km 전송
¨ 단일 SC를 사용하는 SFP MSA 및 SFF-8472 준수
¨ 디지털 진단 모니터링: 내부 보정 또는 외부 보정
¨ SONET OC-24-LR-1 호환
¨ RoHS 호환
¨ +3.3V 단일 전원 공급
¨ 작동 온도 범위0°C ~ +70°C (상업용) 또는 -40°C ~ +85°C (산업용)
개요

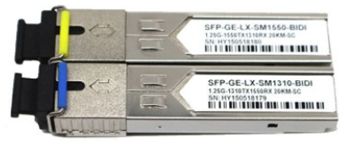

SFP-BIDI 트랜시버는 SMF를 사용하여 1.25Gbps/1.0625Gbps 듀얼 데이터 속도와 60km 전송 거리를 지원하는 고성능, 비용 효율적인 모듈입니다.
트랜시버는 DFB 레이저 송신기, 트랜스 임피던스 프리앰프(TIA)와 MCU 제어 장치가 통합된 PIN 포토다이오드, 세 부분으로 구성됩니다. 모든 모듈은 클래스 I 레이저 안전 요구 사항을 충족합니다.
트랜시버는 SFP Multi-Source Agreement(MSA) 및 SFF-8472와 호환됩니다. 자세한 내용은 SFP MSA를 참조하십시오.
기술 지표
|
매개변수 |
기호 |
최소 |
일반 |
최대 |
단위 |
참고 |
||
|
송신기 |
||||||||
|
중심 파장 |
λc |
1470 |
1490 |
1510 |
nm |
|
||
|
스펙트럼 폭(-20dB) |
Δλ |
|
|
1 |
nm |
|
||
|
사이드 모드 억제비 |
SMSR |
30 |
|
|
dB |
|
||
|
평균 출력 전력 |
Pout |
-2 |
|
+3 |
dBm |
1 |
||
|
소멸비 |
ER |
9 |
|
|
dB |
|
||
|
광학 상승/하강 시간(20%~80%) |
tr/tf |
|
|
0.26 |
ns |
|
||
|
데이터 입력 스윙 차동 |
VIN |
400 |
|
1800 |
mV |
2 |
||
|
입력 차동 임피던스 |
ZIN |
90 |
100 |
110 |
Ω |
|
||
|
TX 비활성화 |
비활성화 |
|
2.0 |
|
Vcc |
V |
|
|
|
활성화 |
|
0 |
|
0.8 |
V |
|
||
|
TX 오류 |
오류 |
|
2.0 |
|
Vcc |
V |
|
|
|
정상 |
|
0 |
|
0.8 |
V |
|
||
|
수신기 |
||||||||
|
중심 파장 |
λc |
1530 |
|
1570 |
nm |
|
||
|
수신기 전력 낮음 |
|
|
|
-25 |
dBm |
3 |
||
|
수신기 전력 높음 |
|
0 |
|
|
dBm |
3 |
||
|
수신기 과부하 |
|
0 |
|
|
dBm |
3 |
||
|
LOS 비활성화 |
LOSD |
|
|
-25 |
dBm |
|
||
|
LOS 활성화 |
LOSA |
-35 |
|
|
dBm |
|
||
|
LOS 히스테리시스 |
|
1 |
|
4 |
dB |
|
||
|
데이터 출력 스윙 차동 |
Vout |
400 |
|
1800 |
mV |
4 |
||
|
LOS |
높음 |
2.0 |
|
Vcc |
V |
|
||
|
낮음 |
|
|
0.8 |
V |
|
|||
주문 정보
|
부품 Number |
제품 설명 |
|
LNK-BSFP-1.25G-60CU |
1.25Gbps SFP 양방향 트랜시버, 1490TX/1550RX, SC 60km, 0°C~+70°C,디지털 진단 모니터링 포함 |
|
LNK-BSFP-1.25G-L60CU |
1.25Gbps SFP 양방향 트랜시버, 1490TX/1550RX, SC 60km,-40°C~+85°C,디지털 진단 모니터링 포함 |
