제품 세부 정보
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001, CE, ROHS, FCC
모델 번호: LNK-IMC005G
지불 및 배송 조건
최소 주문 수량: 1pc
가격: US$19.9/PC
포장 세부 사항: 산업 관리 이더넷 스위치 표준 카톤 포장
배달 시간: 3-5 근무일
지불 조건: T/T, Western Union, Moneygram, PayPal
공급 능력: 1000pcs/월
Mac 주소 테이블: |
8k |
스위치 패브릭: |
10Gbps/비 블로킹 |
커넥터: |
5 10/100/1000BASET RJ45 AUTO-MDI/MDI-X 포트 |
입력 전원: |
12 ~ 48VDC (터미널 블록) |
저장 온도: |
-40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) |
치수 (WXDXH): |
95 x 70x 29mm |
Mac 주소 테이블: |
8k |
스위치 패브릭: |
10Gbps/비 블로킹 |
커넥터: |
5 10/100/1000BASET RJ45 AUTO-MDI/MDI-X 포트 |
입력 전원: |
12 ~ 48VDC (터미널 블록) |
저장 온도: |
-40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) |
치수 (WXDXH): |
95 x 70x 29mm |

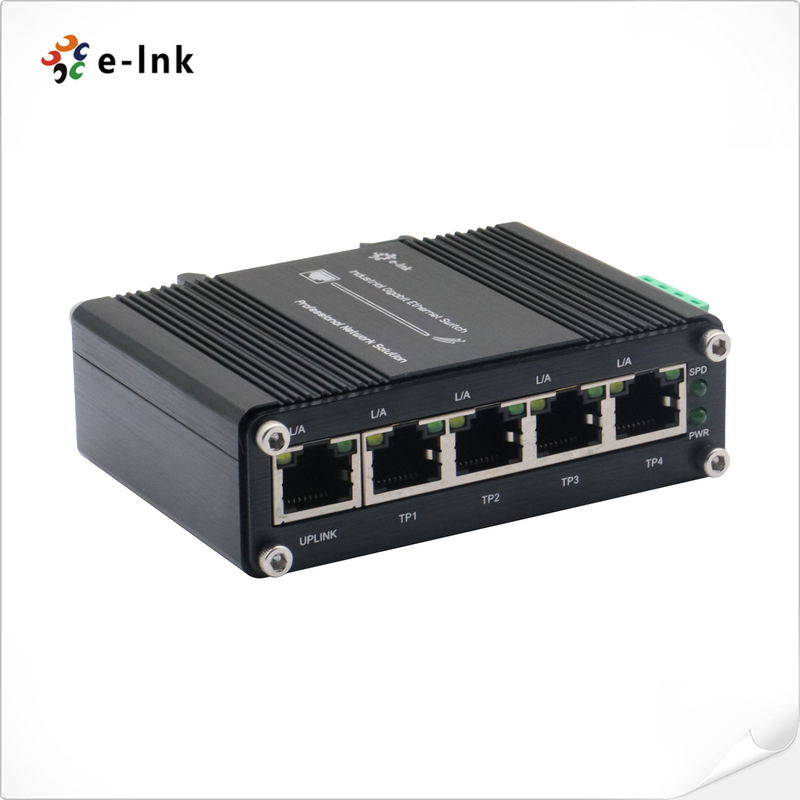

제품 개요:
LNK-IMC005G 시리즈는 까다로운 환경에서 견고한 성능을 위해 설계된 소형 산업 등급 기가비트 이더넷 스위치입니다. 5개의 자동 협상 10/100/1000BASE-T 구리 포트를 갖추고 있어 원활한 네트워크 통합과 고속 데이터 전송을 가능하게 합니다. 12~48VDC의 광범위한 전원 입력 호환성을 통해 이 스위치는 태양광 발전 시스템, 재생 에너지 응용 분야 및 전원 공급 장치가 변동하는 모바일 환경에서 안정적인 작동을 보장합니다.
산업 내구성을 기준으로 제작된 이 강화 스위치는 확장된 온도 범위에서 안정적으로 작동하며 진동, 충격 및 가혹한 환경 조건을 견딜 수 있는 견고한 금속 인클로저를 특징으로 합니다. CE 및 FCC 표준을 준수하며 산업 자동화, 지능형 교통 시스템 및 실외 감시 네트워크를 포함한 중요한 응용 분야에서 신뢰성을 보장하기 위해 엄격한 100% 번인 테스트를 거칩니다.
이 비관리형 스위치는 DIN 레일 장착 기능을 갖춘 플러그 앤 플레이 작동을 제공하여 공간 제약적인 응용 분야에 이상적입니다. 비용 효율적인 설계는 까다로운 작동 환경에서 산업 등급의 성능과 신뢰성을 유지하면서 산업용 이더넷 연결을 위한 경제적인 솔루션을 제공합니다.
기능 설명:
자동 감지 기능이 있는 5개의 기가비트 이더넷 포트: 5개의 10/100/1000BASE-T RJ45 인터페이스는 자동 MDI/MDI-X 감지 기능을 갖추고 있어 혼합 속도 네트워크에서 수동 케이블 구성 없이 플러그 앤 플레이 배포를 가능하게 합니다.
적응형 속도 및 듀플렉스 협상: 최적의 대역폭 활용을 위해 10/100Mbps 반이중/전이중 및 1000Mbps 전이중 작동을 자동으로 구성합니다.
광범위한 전압 입력 호환성(12-48VDC): 광범위한 DC 전원 입력을 수용하여 태양광 발전 시스템, 차량 응용 분야 및 불안정한 전원 환경에서 안정적인 작동을 보장합니다.
고급 흐름 제어 지원: 데이터 패킷 손실을 방지하고 네트워크 트래픽 관리를 최적화하기 위해 802.3x 흐름 제어 메커니즘을 구현합니다.
유연한 PoE 호환성: IP 카메라 및 무선 액세스 포인트와 같은 네트워크 장치에 전원을 공급하기 위해 선택적 PoE 기능을 사용할 수 있습니다.
에너지 효율적인 이더넷 준수: IEEE 802.3az EEE 표준을 유지하면서 저데이터 기간 동안 전력 소비를 최대 80%까지 줄입니다.
듀얼 장착 유연성: 제어 캐비닛 및 공간 제약적인 산업 환경에서 다용도 배포를 위해 DIN 레일 및 벽면 장착 설치를 모두 지원합니다.
산업 등급 IP40 보호: 가혹한 환경을 위한 방진, 견고한 고강도 금속 케이스와 EMI 차폐 및 향상된 내구성을 특징으로 합니다.
확장된 온도 복원력: -40°C ~ 80°C(-40°F ~ 176°F)의 극한 조건에서 안정적으로 작동하여 실외 및 규제되지 않은 환경에 적합합니다.
응용 시나리오
산업 자동화 및 제어 시스템: 실시간 데이터 전송 요구 사항이 있는 제조 시설에서 PLC, HMI, 모터 드라이브 및 산업용 IoT 장치에 안정적인 연결을 제공합니다.
IP 감시 및 보안 네트워크: 포괄적인 보안 솔루션을 위해 선택적 PoE 기능을 갖춘 IP 카메라, 출입 통제 시스템 및 NVR을 지원합니다.
지능형 교통 시스템(ITS): 광범위한 온도 환경(-40°C ~ 80°C)에서 교통 모니터링, 차량 감지 및 도로변 통신 네트워크를 지원합니다.
실외 무선 배포: 가혹한 기상 조건에서 안정적인 연결을 통해 WLAN 액세스 포인트, 4G/5G 소형 셀 및 무선 브리지를 용이하게 합니다.
전력 유틸리티 및 에너지 인프라: 광범위한 전압 입력(12-48VDC) 작동이 필요한 변전소 자동화, 그리드 모니터링 및 재생 에너지 시스템에 적합합니다.
건물 자동화 시스템: 유연한 포트 구성을 통해 환경 제어, 스마트 조명 및 건물 관리 응용 분야에 대한 네트워크 통합을 지원합니다.
산업용 IoT 및 엣지 컴퓨팅: 스마트 팩토리 및 Industry 4.0 응용 분야에서 센서, 컨트롤러 및 엣지 장치에 대한 연결을 제공합니다.
운송 및 모바일 응용 분야: 전력 변동 하에서 안정적인 작동을 통해 철도 차량, 교통 관리 시스템 및 모바일 배포에서 네트워크 연결을 가능하게 합니다.
기술 지표
| 이더넷 | |
| 표준: | IEEE 802.3 이더넷 |
| IEEE 802.3u 패스트 이더넷 | |
| IEEE 802.3ab 기가비트 이더넷 | |
| IEEE 802.3x 전이중 흐름 제어 | |
| IEEE 802.3az 에너지 효율적인 이더넷(EEE) | |
| IEEE 802.3af/at 옵션 | |
| 전송 및 필터링 속도: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| 패킷 버퍼: | 1Mbits |
| 패킷 길이: | 10Kbytes |
| MAC 주소 테이블: | 8K |
| 스위치 패브릭: | 10Gbps/비차단 |
| 교환 속성 |
백플레인 대역폭: 10Gbps; 패킷 전달 속도: 14.88Mpps |
| 커넥터: | 5 10/100/1000BASET RJ45 자동 MDI/MDI-X 포트 |
| 환경 | |
| 작동 온도: | -40°C ~ 80°C(-40°F ~ 176°F) |
| 보관 온도: | -40°C ~ 85°C(-40°F ~ 185°F) |
| 상대 습도: | 5% ~ 95% 비응축 |
| MTBF | > 200,000시간 |
| 전기 및 기계 | |
| 입력 전원: | 12~48VDC (단자대) |
| 전력 소비: | <6W (PoE 사용 시: <125W) |
| 전원 입력 과부하: | 자동 재설정 가능 |
| 역 극성: | 제공 |
| 크기(WxDxH): | 95 x 70 x 29mm |
| 무게: | 0.25Kg |
| 케이스: | 알루미늄 케이스 |
| 장착 옵션: | DIN 레일 / 벽면 장착 |
| LED 표시기: | |
| PWR | 전원 |
| L/A | 링크/활동 |
| SPD | 데이터 속도 |
| 규제 승인 | |
| ISO9001 | |
| EN55022:2010+AC: 2011, Class A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55032:2017 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (서지) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
주문 정보
| 모델 | 설명 |
| LNK-IMC005G | 미니 산업용 5포트 10/100/1000T 기가비트 이더넷 스위치 |
| 장착 옵션 | ► 기본 DIN 레일 브래킷이 설치되어 있습니다. 벽면 장착 브래킷이 포함되어 있습니다. |
| 전원 옵션 | ► 전원 공급 장치는 별도로 구매해야 합니다. |
