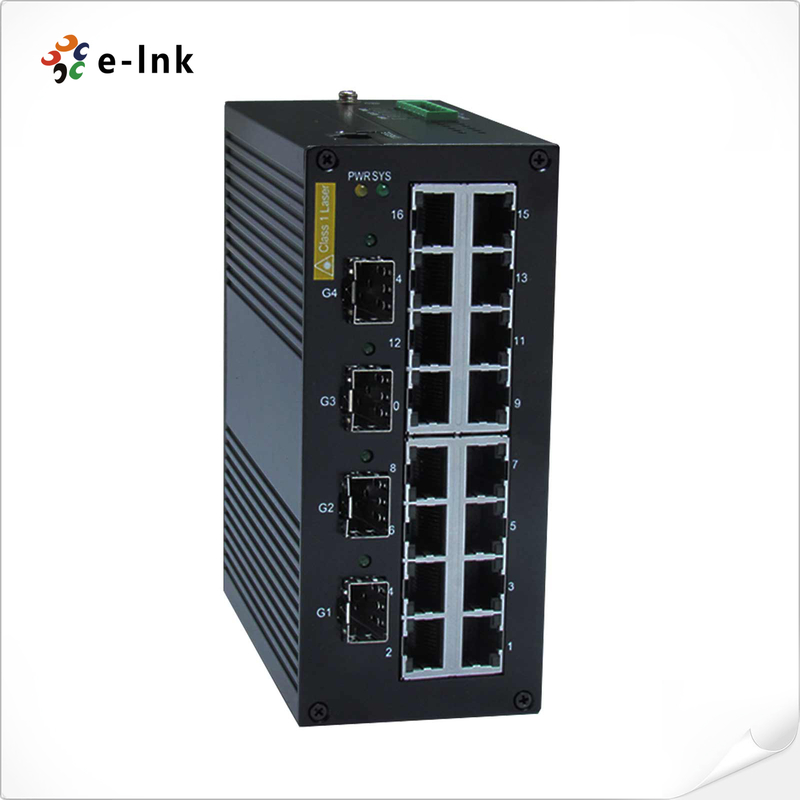

관리 산업 이더넷 스위치: 16 x 10/100BASETX + 4 x 1000BaseX SFP

모델

16x10/100BaseTX 포트+4x1000BaseX (SFP 슬롯)

이점

커맨드 라인 인터페이스 (CLI) 가 주요 관리 기능을 빠르게 구성합니다.

FMC 링 프로토콜 "Fi Ring" (복원 시간 < 20ms) 및 RSTP/STP

멀티캐스트 트래픽을 필터링하기 위해 IGMP 스누핑

포트 기반 VLAN, IEEE 802.1Q VLAN 및 GVRP

포트 미러링 지원

지원 액세스 제어 목록 (ACL)

멀티캐스트, 방송 및 DLF 트래픽 제어의 모든 조합을 위한 폭풍 제어

데이터 트래픽 제어 및 관리를 위한 풍부한 QoS 기능

최적의 대역폭 이용을 위한 포트 트렁크

SNMPv3, IEEE 802.1X, HTTPS 및 SSH를 사용하여 네트워크 보안을 강화합니다.

SNMPv1/v2c/v3 각기 다른 네트워크 관리 수준

효율적인 네트워크 모니터링 및 능동적 역량

대역폭 관리는 예측 불가능한 네트워크 상태를 방지합니다.

MAC 주소를 기반으로 무단 접근을 차단하는 잠금 포트 기능

전자 메일을 통한 자동 경보, 릴레이 출력

NMS FiVision (산업 네트워크 관리 소프트웨어) 를 사용하여 트래픽 모니터링 및 네트워크 문제 해결을 쉽게 합니다.

사양

표준

IEEE 802.3

IEEE 802.3u

IEEE 802.3z

STP용 IEEE 802.1D-2004

급속한 STP를 위한 IEEE 802.1w

IEEE 802.1Q VLAN 태그

서비스 클래스 IEEE 802.1p

인증에 대한 IEEE 802.1X

LACP를 가진 포트 트렁크에 대한 IEEE 802.3ad

IEEE 802.3x 흐름 제어

본 조항

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP 클라이언트,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog,

SSH, SNMP Inform, SNTP 서버/클라이언트

MIB

MIB-II, 이더넷 같은 MIB, P-BRIDGE MIB, Q-BRIDGE MIB

브릿지 MIB, RSTP MIB, RMON MIB 그룹 1, 2, 3, 9

흐름 제어

IEEE 802.3x 흐름 조절기, 역압 흐름 조절기

스위치 속성

우선 순위 대기열: 4

최대 사용 가능한 VLAN 수: 256

VLAN ID 범위: VID 1 ~ 4094

IGMP 그룹: 256

MAC 테이블 크기: 8K

패킷 버퍼 크기: 2 Mbit

인터페이스

파이버 포트: 1000BaseX (SFP 슬롯), 100BaseFX

RJ45 포트: 10/100BaseTX 자동 협상

콘솔 포트: RS-232 (RJ45) 커넥터

경보 연락처: 1A@24V의 전류 운반 용량으로 2개의 릴레이 출력

전력 요구 사항

입력 전압: 24 VDC (18 ~ 36 VDC), 불필요한 이중 입력

입력 전류:

켜기 접속 740: <0.55A@24VDC

ONAccess 746: <0.55A@24VDC

과부하 전류 보호: 현재

역극성 보호: 현재

커넥터: 6개의 콘택트 터미널 블록

기계적 특성

가구: 금속, IP30 보호

크기: 60 x 112 x 138.5mm

무게: 760g

설치: DIN-Rail 장착, 벽 장착

환경적 제한

작동 온도:

넓은 온도 모델: -40 ~ +80°C (-40 ~ 18 °C)0°F)

환경 상대 습도: 5~95% (비 응축)

표준 및 인증

안전: UL 60950-1

EMI: FCC 15부 B 하위 부분 A 클래스, EN 55022 A 클래스

EMS:

EN 61000-4-2 (ESD) 레벨 3, EN 61000-4-3 (RS) 레벨 3,

EN 61000-4-4 (EFT) 레벨3, EN 61000-4-5 (올림) 레벨 3,

EN 61000-4-6 (CS) 레벨 3, EN 61000-4-8 레벨 3

충격: IEC 60068-2-27

자유 추락: IEC 60068-2-32

진동: IEC 60068-2-6

보증 기간: 5년
